1/4-20UNC铜质领螺柱紧固连接件

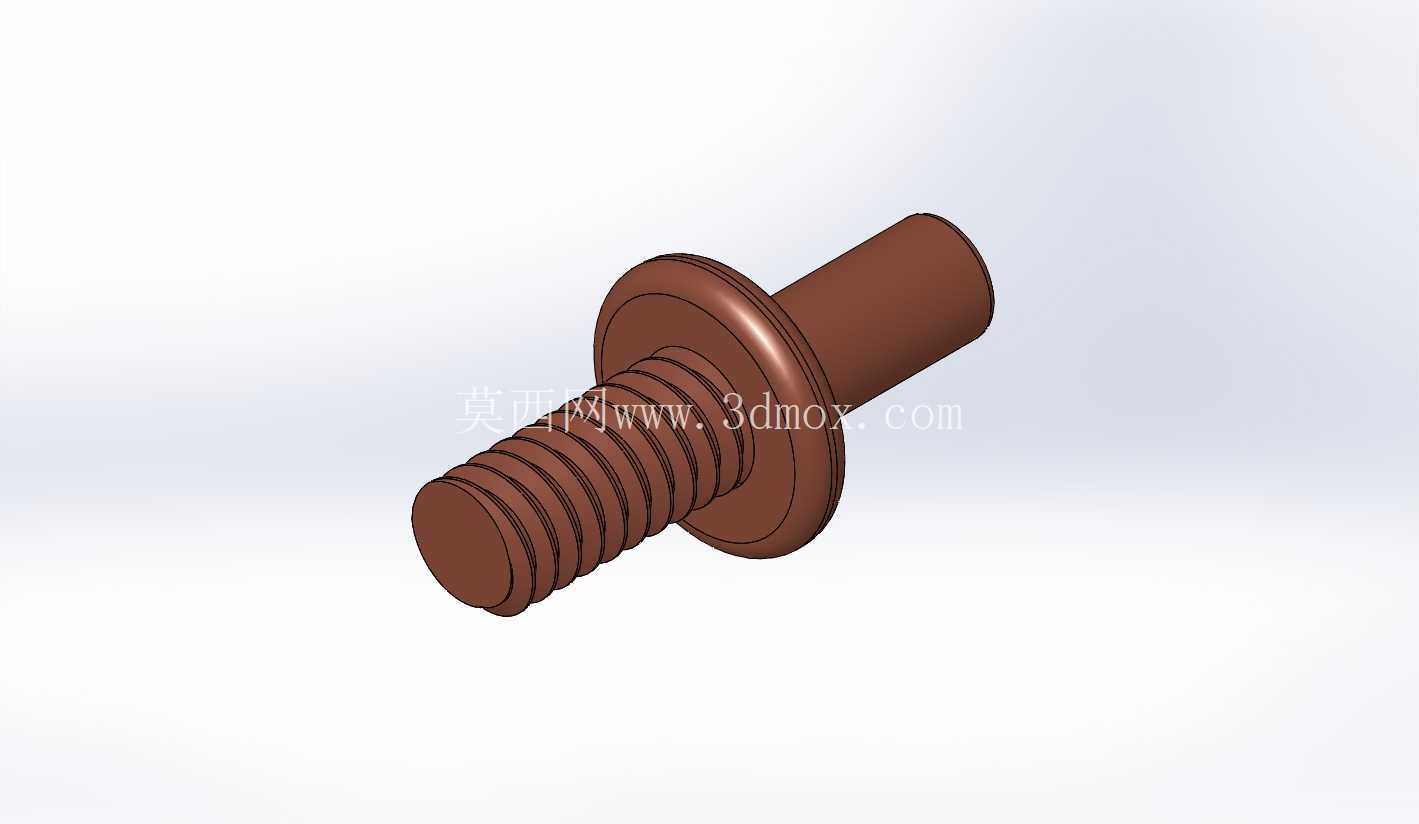

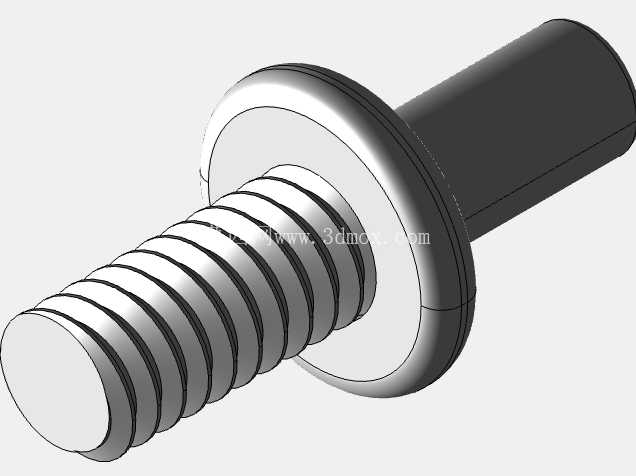

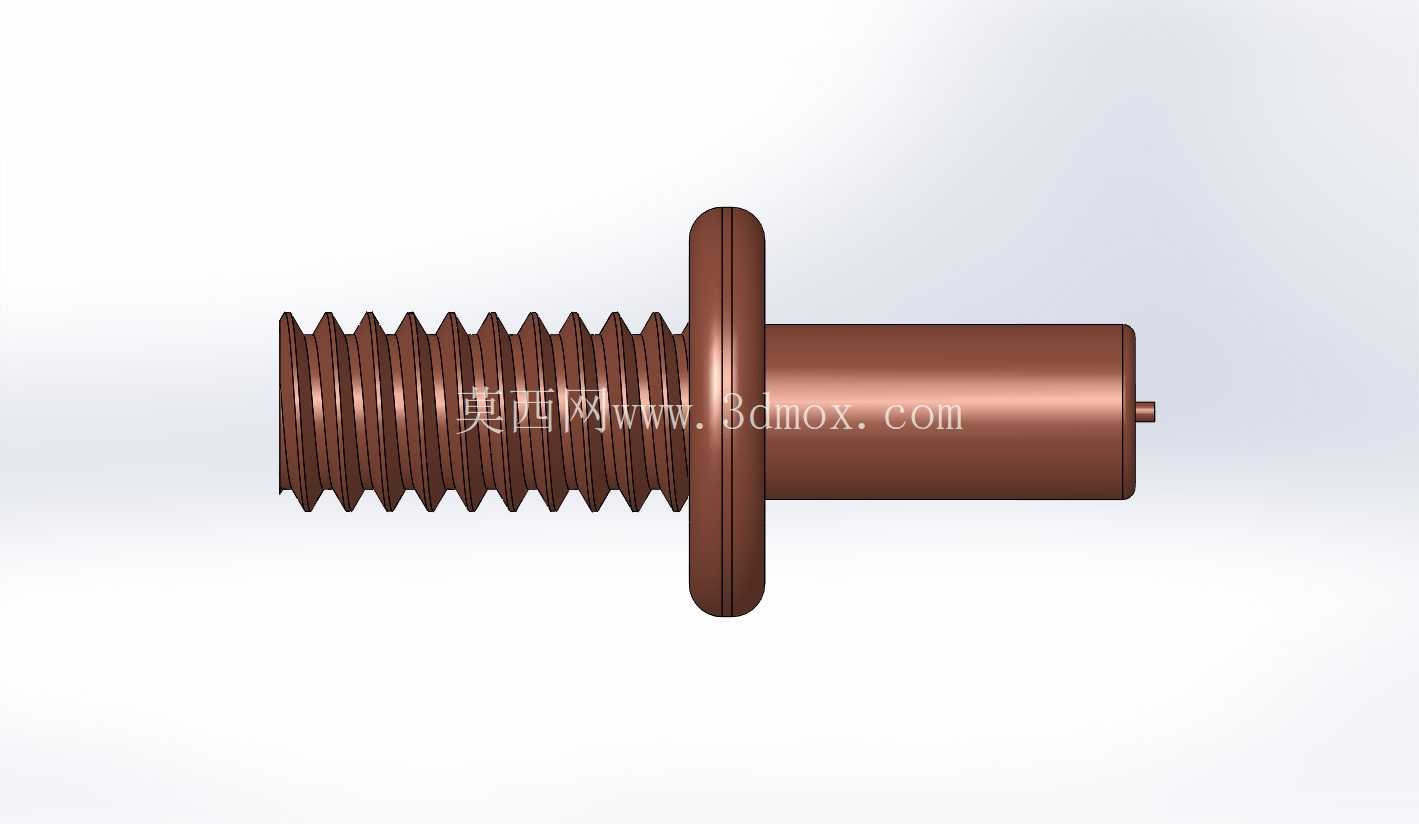

　　中间的法兰盘是整个零件的核心限位结构，法兰盘的外径大于螺纹段大径，安装时法兰端面会直接贴合被连接件的安装面，不需要额外加装平垫圈就能实现承压面的分散，降低被连接件表面的压应力，同时法兰盘的厚度经过优化，既保证了自身的结构强度，在承受规定拧紧力矩时不会发生变形，也不会因为过厚占用过多的安装空间。另一端的光轴段是领扣结构的核心部分，光轴的外径与螺纹小径做了平滑过渡，没有尖锐的棱角，在穿过对应的安装孔时不会刮伤孔壁的防护涂层，光轴段的长度匹配常见的薄板叠装厚度，能够在多层薄板连接时起到定位销的作用，保证上下层安装孔的同轴度，避免装配时出现错位。在通讯设备装配、小型工装夹具搭建、消费类电子产品内部结构固定以及汽车内饰小部件连接场景中，这类带法兰盘的1/4-20规格领螺柱是十分常用的紧固连接件，区别于常规外六角螺栓或者全牙螺柱，它的结构设计完全围绕快速定位、限深安装的需求展开。从结构上看，该零件一端为标准1/4-20UNC外螺纹段，牙型角符合统一螺纹标准，螺距精度满足通用装配的公差要求，螺纹段长度经过精确核算，能够保证在拧入对应内螺纹孔后，既不会因为螺纹旋入长度不足导致连接强度不够，也不会因为螺纹过长顶坏被连接件内部的走线或者其他元器件。

　　材质选用铜合金，一方面是因为铜的导电性能优异，在需要接地导通的通讯设备内部连接场景中，不需要额外做导电氧化处理就能满足导通要求，另一方面铜的质地相对偏软，在反复拆装的过程中不会磨伤与之配合的铝合金或者塑料安装孔，同时铜的耐腐蚀性能优于普通碳钢，在潮湿或者有轻度腐蚀的环境中使用不需要额外做表面镀层处理，减少了加工工序。设计这类零件的时候，首先要确定的是螺纹旋合长度，根据机械设计手册中螺纹连接的强度要求，钢质内螺纹的旋合长度不小于螺纹公称直径的1倍，铜或者铝质内螺纹的旋合长度不小于公称直径的1.5倍，这个零件的螺纹段长度刚好满足多数薄壳类结构的连接需求，不会出现过长或者过短的问题。

　　其次是法兰盘的承压面积计算，要保证在达到推荐拧紧力矩的时候，法兰面对被连接件的压应力小于被连接件材料的许用压应力，比如针对ABS塑料壳体的连接，法兰外径需要比螺纹大径大3mm以上，才能避免拧紧时塑料表面被压溃，这个零件的法兰尺寸刚好覆盖了常用塑料、薄铝板、冷轧钢板的承压需求。光轴段与法兰盘的过渡位置做了小圆弧倒角，避免应力集中，在承受一定的横向剪切力的时候，不会在过渡位置发生断裂，光轴的端面做了小角度的倒角，方便装配时快速对准安装孔，不需要额外修磨就能顺利穿入。在实际安装使用中，这类领螺柱不需要搭配螺母使用，通常是将螺纹段直接拧入预制好的内螺纹基座中，法兰盘贴紧基座表面之后，光轴段穿过需要固定的上层零件，再通过卡扣或者卡簧在光轴端固定，实现上层零件的快速拆装，很多通讯类设备的机壳内部固定PCB板、屏蔽罩的时候都会用到这类结构，相比传统的螺栓加螺母的连接方式，装配效率能够提升40%以上，而且不需要在基座背面预留螺母的安装空间，能够有效缩小设备的整体体积。

　　在工装夹具的应用场景中，这类铜质领螺柱常用来固定定位块、行程开关支架等需要频繁调整位置的小零件，因为铜质螺纹不容易咬死，即使多次拆装调整，螺纹也不会出现滑牙的问题，而且法兰盘的限位作用能够保证每次拧紧之后螺柱的伸出长度保持一致，不需要反复调整定位尺寸。在汽车内饰件的装配中，这类螺柱用来固定内饰板、线束卡扣等部件，铜材质不会和车内的塑料、皮革等材料发生反应，长期使用也不会出现锈蚀污染内饰的问题，同时法兰盘的大接触面能够降低内饰板的局部压力，避免车辆行驶过程中因为震动导致内饰板出现压痕或者开裂。建模的时候需要注意螺纹段的收尾处理，实际生产中螺纹收尾的长度不超过2个螺距，不能把螺纹直接做到法兰盘端面，否则会导致法兰面和被连接件之间出现间隙，无法贴紧；光轴段的圆柱度公差要控制在0.05mm以内，保证穿过安装孔的时候不会出现卡滞，法兰盘的两个端面要保证平行度，避免拧紧之后螺柱出现歪斜，影响上层零件的安装精度。另外，整个零件的边缘都做了倒钝处理，没有尖锐的毛刺，装配过程中不会划伤操作人员的手，也不会刮伤连接的导线或者其他零部件。这类零件虽然结构简单，但是每一个尺寸的确定都经过了实际装配场景的验证，螺纹规格选用通用的1/4-20UNC，是因为这个规格的螺纹在通讯设备、电子仪器、小型机械中应用十分广泛，对应的丝锥、螺纹规等工具都是标准件，生产和检验都十分方便，不需要定制特殊的刀具，能够有效降低生产成本。铜材质的选用也兼顾了导电性、耐腐蚀性和加工性能，车削加工的时候容易获得较高的表面光洁度，不需要后续的抛光处理，零件表面的自然铜色也能在设备内部起到一定的标识作用，方便装配人员快速识别对应的紧固件规格。
