通讯设备装配用钛合金销钉结构设计

在通讯设备的精密装配场景中，这类钛材质销钉常被用于射频模块、屏蔽腔体以及小型结构件的定位与辅助连接，区别于普通钢制销钉，钛合金材质的选用首先匹配了通讯设备对零件无磁、轻量化、抗户外环境腐蚀的核心要求，在沿海部署的户外通讯基站、便携应急通讯终端内部，这类销钉不会因为长期盐雾侵蚀出现锈胀卡滞，也不会对周边射频信号产生电磁干扰，能长期维持结构连接的稳定性。

从结构设计逻辑来看，这款销钉没有采用等直径光杆的常规设计，杆身中段做了对称的切边卡位结构，两端设置了直径略大于杆身的限位端头，这种结构首先解决了普通光销压装后容易受振动松脱移位的问题——中段切边位置可以和安装基座上的对应卡槽配合，压装到位后自动形成周向止转，两端的限位端头则能控制销钉的压入深度，避免装配时销钉穿入过深顶伤腔体内部的射频线路，也不会因为压入深度不足导致连接面出现缝隙，影响屏蔽腔体的信号隔离效果。

实际选型应用时，需要重点关注几个安装边界尺寸：两端限位端头的外径比杆身大1.2mm左右，对应的安装基座过孔需要做阶梯设计，端头沉孔的深度要和端头厚度匹配，保证装配后销钉端面和安装基面的平面度误差控制在0.05mm以内，避免突出的端头干涉相邻模块的装配。杆身的公称直径适配通讯设备常用的2mm安装孔位，压装时的过盈量控制在0.01-0.02mm区间，既可以保证足够的连接抱紧力，又不会因为过盈量过大压裂铝合金材质的通讯腔体。中段切边结构的对称度公差需要控制在0.03mm以内，否则压装时切边位置和卡槽对位不准，会出现卡滞甚至挤坏安装孔位的问题。

在实际生产装配环节，这类钛销钉的安装不需要额外的防松胶或者紧固件辅助，依靠自身结构的卡位和过盈配合就能实现可靠固定，相比传统的螺丝连接，销钉连接的装配效率更高，占用的结构空间更小，适合通讯设备内部紧凑的堆叠布局。在设备后期维护拆解时，只需要用专用顶针从一端的沉孔位置施力，就能平稳将销钉顶出，不会像普通过盈销那样拆解时容易刮伤安装孔内壁，也不会出现断钉残留在孔内需要重新攻孔的问题，大幅降低了通讯设备现场维护的难度。

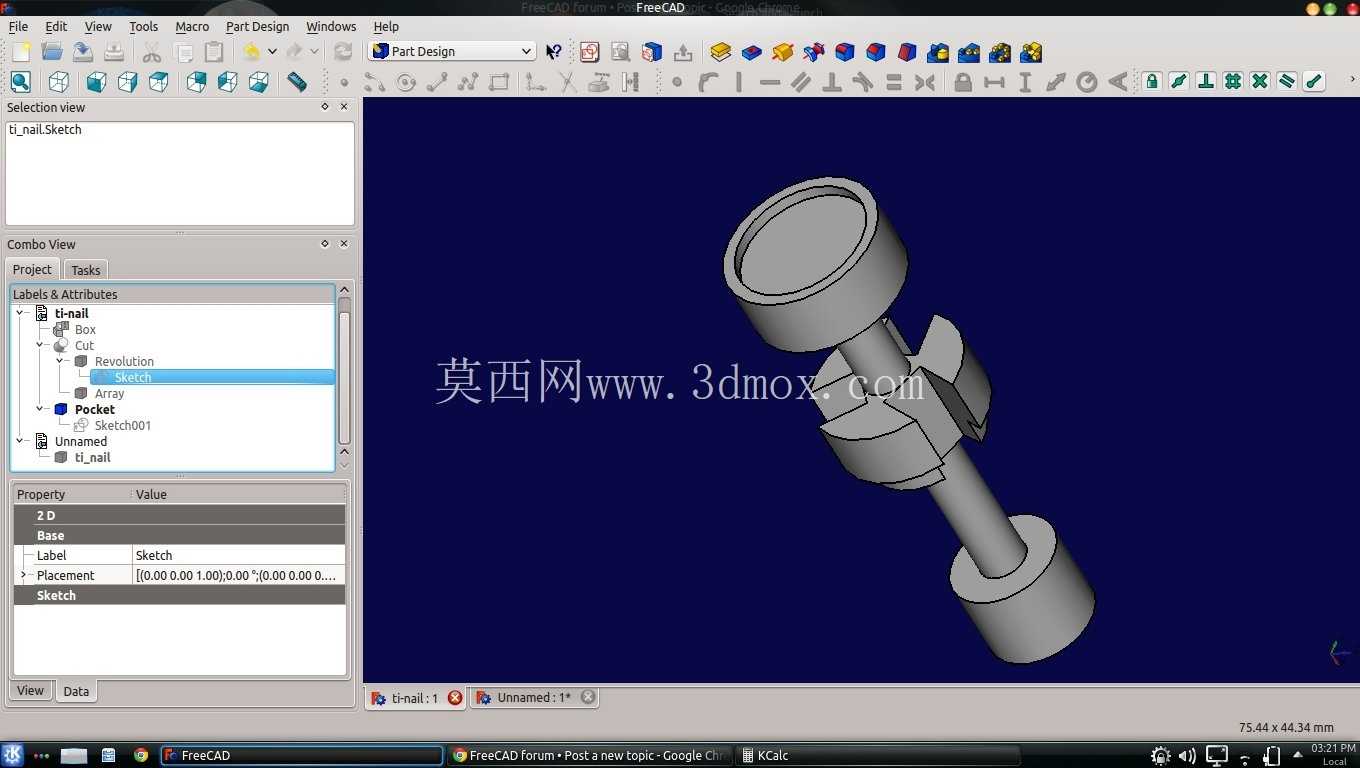

从建模逻辑来看，构建这个零件模型时首先要确定两端端头的同轴度基准，以杆身中心轴线为全局基准，先绘制两端圆柱端头的轮廓，再拉伸生成中间的连接杆身，之后在杆身中段做对称的切除拉伸生成卡位切边，最后对所有棱边做0.1mm的倒角处理，避免锐边在装配时割伤安装人员，也减少压装过程中锐边切削安装孔内壁产生多余金属碎屑，这些碎屑如果掉落在通讯腔体内部，很容易造成射频信号短路或者接触不良，所以建模阶段的倒角处理不是冗余的工艺修饰，是直接关联产品装配可靠性的必要结构细节。

在不同的通讯应用场景下，这类销钉的尺寸可以根据实际安装空间做等比例调整，但核心的中段切边止转、两端限位的结构逻辑可以通用，小尺寸的版本可以用于手持通讯终端内部的电路板定位，大尺寸的版本则可以用于基站天线内部的结构件连接，钛合金的材质特性也能适应从-40℃到85℃的户外工作温度区间，不会因为极端温度变化出现尺寸形变，保证连接定位精度长期稳定。
