测试仪供电用印刷电路板组件结构设计

该印刷电路板组件主要面向便携式测试仪的电池供电场景设计，作为测试设备内部电能转换与信号转接的核心载体，承担电池输入稳压、功能模块供电分配、外部接线转接的核心作用，常见于手持电阻测试仪、小型电压检测设备、现场信号校验装置的内部电控部分，适配需要内置电池供电、外接接线输出的便携测试类产品。

从设计思路来看，整个板件采用FR-4环氧玻纤基板作为基础载体，板厚选用常规1.6mm规格，兼顾结构强度与布线空间，四个角位设置金属化安装孔，孔位内嵌铜质衬圈，安装时配合M3规格铜柱与设备壳体固定，可避免装配时螺丝拧紧造成基板应力开裂，同时安装孔与板上最高元器件预留至少2mm安全间隙，防止装配干涉。板上布线区分功率回路与信号回路，功率走线宽度设置为2mm，满足最大2A持续电流的载流需求，信号走线宽度控制在0.8mm，走线拐角全部采用45度斜角处理，减少信号传输过程中的阻抗突变，电源输入区域预留π型滤波焊盘，可根据实际供电纹波需求选配贴片电容与电感，抑制电池供电时的电压波动。

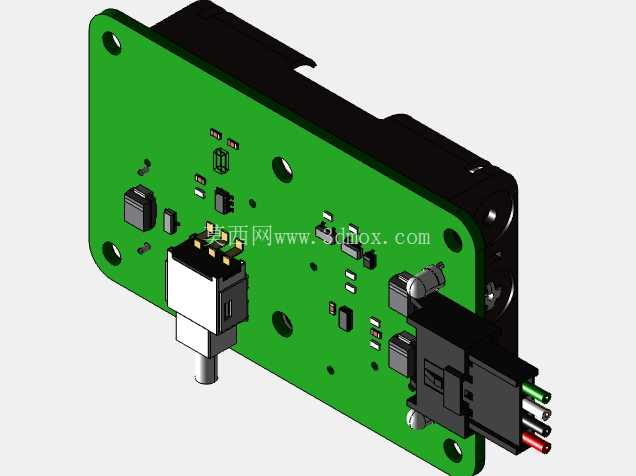

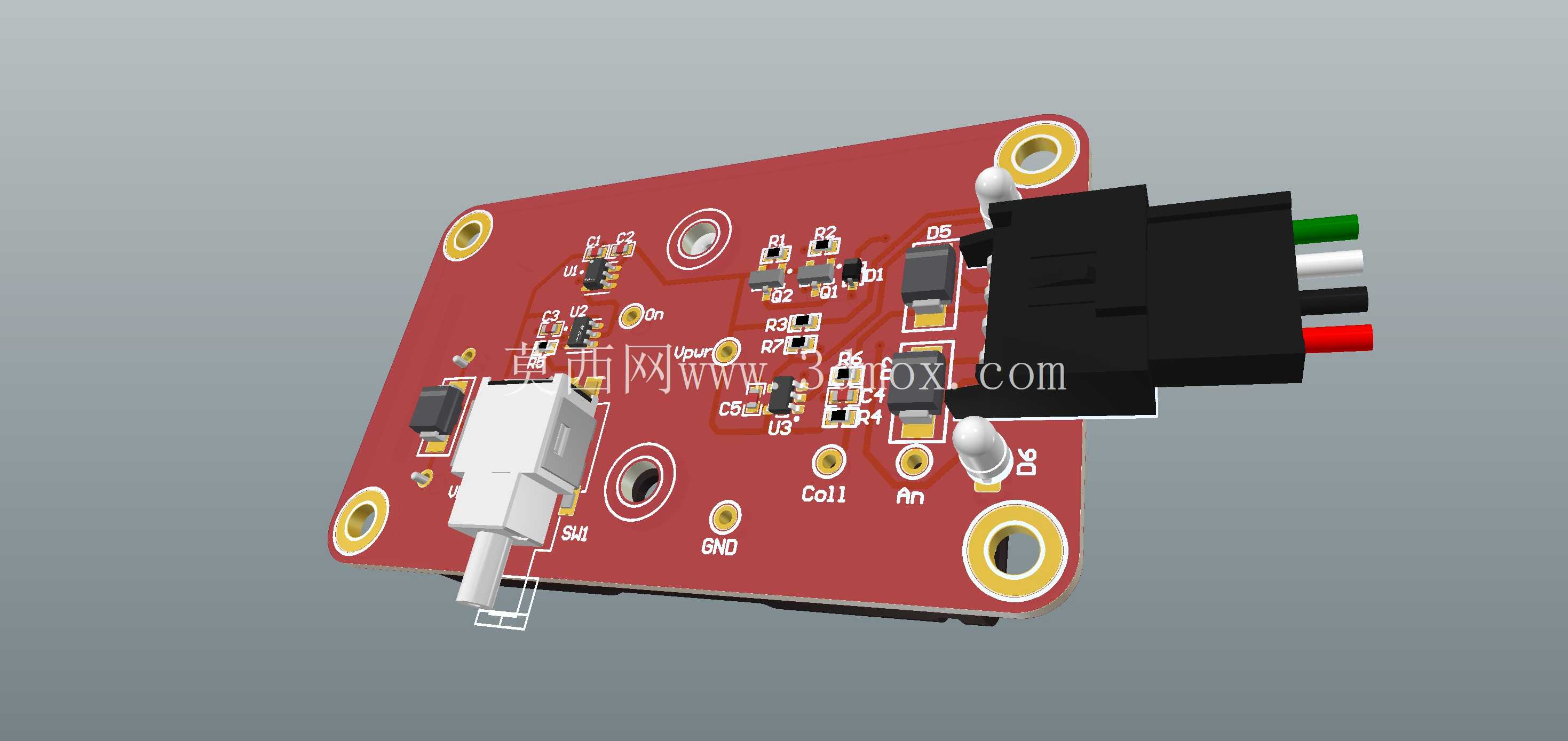

功能布局上，板载白色卧式自锁开关作为设备总电源控制，开关本体突出板面高度为7mm，适配设备壳体上的开孔安装尺寸，操作行程1.5mm，按压反馈清晰，可避免日常携带过程中的误触。侧边设置黑色快插式接线端子，端子引脚间距3.81mm，可直接适配红黑绿白三色标准导线，导线插入后通过端子自带的卡扣锁紧，无需焊接即可完成外部接线，端子旁预留An、Call、GND三个测试点焊盘，方便生产调试时直接用探针接触测量电压信号，无需破坏原有布线。板上贴片元器件全部采用回流焊工艺适配封装，电阻电容选用0805通用封装，稳压芯片选用SOT-223封装，兼顾散热性能与焊接便利性，芯片位置靠近板边设置，工作时产生的热量可通过基板铜箔快速散出，避免局部温度过高影响周边元器件精度。

安装边界方面，整个板件外形为带切角的矩形结构，长宽尺寸控制在60mm*45mm范围内，板上最高元器件为侧边接线端子，突出板面高度12mm，最矮元器件为贴片电阻，突出板面高度0.5mm，所有元器件布局均避开安装孔位与壳体支撑筋位置，板边距离最外侧元器件焊盘预留3mm工艺边，满足SMT贴片加工的传送要求。实际装配时，板件下方与设备壳体内壁预留1mm间隙，可粘贴绝缘麦拉片防止短路，上方与设备上盖预留4mm间隙，避免壳体按压时接触元器件造成短路。

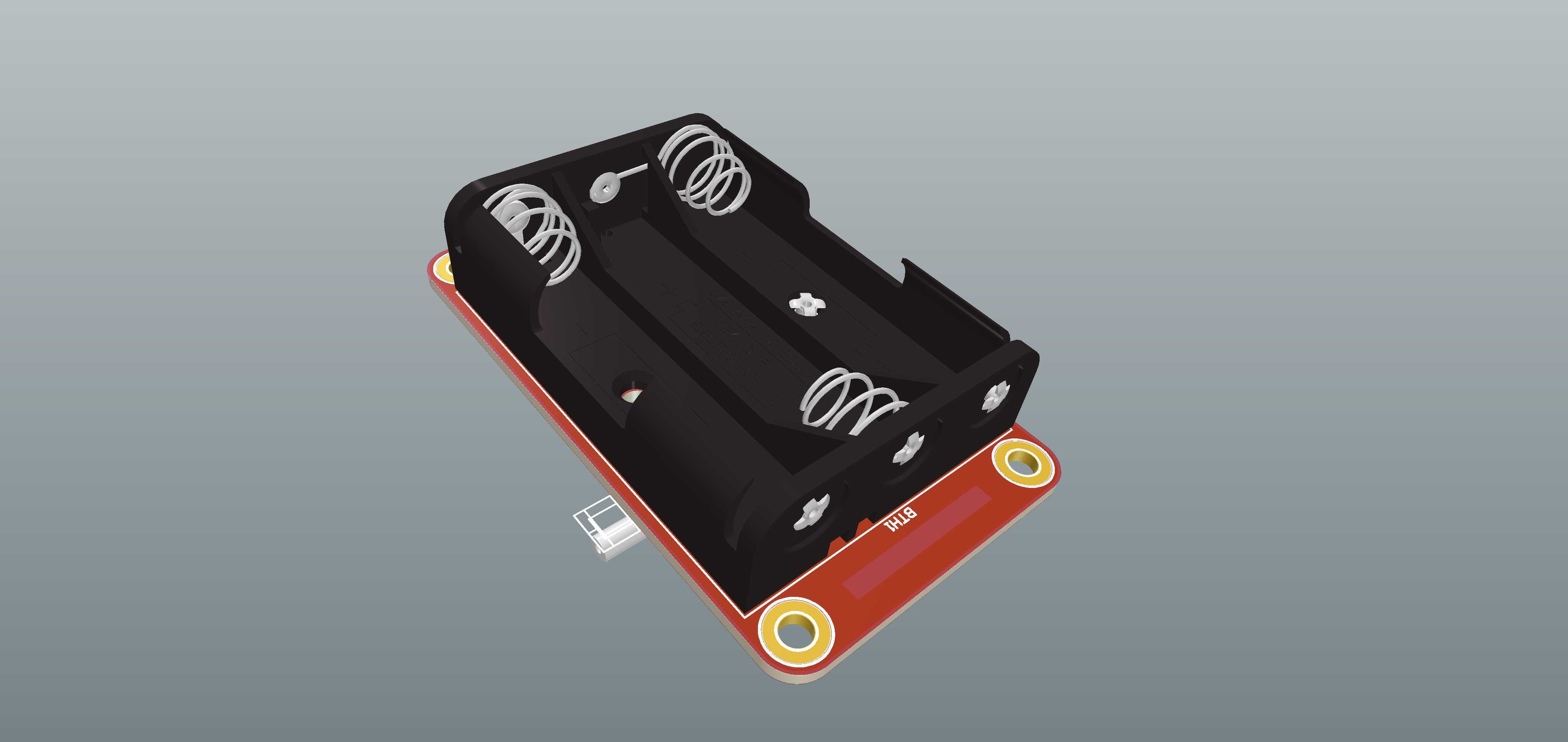

从实际应用角度看，该板件可直接适配3.7V锂电池输入，通过板上稳压电路转换为3.3V与5V两路输出，分别给测试主控模块与信号采集模块供电，接线端子可直接连接测试探针与外部信号接口，无需额外转接板，整体结构紧凑，可充分利用便携测试设备内部的狭小安装空间，元器件选型全部采用工业级通用料，采购成本低，替换性强，适合小批量测试设备的生产装配，也可作为同类供电板件设计的参考结构，建模时完整还原了所有焊盘、丝印标识、元器件外形与安装孔位，可直接用于结构干涉检查、装配模拟与生产工艺验证。
