动漫主题胶囊造型手办摆件结构设计

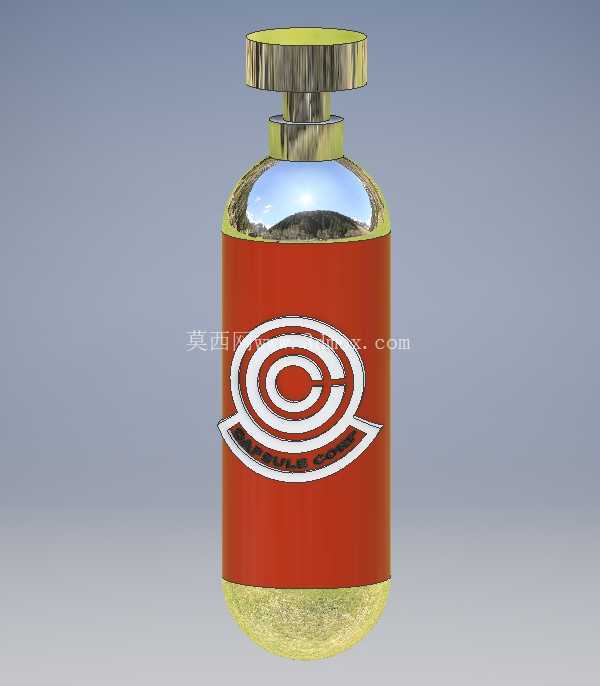

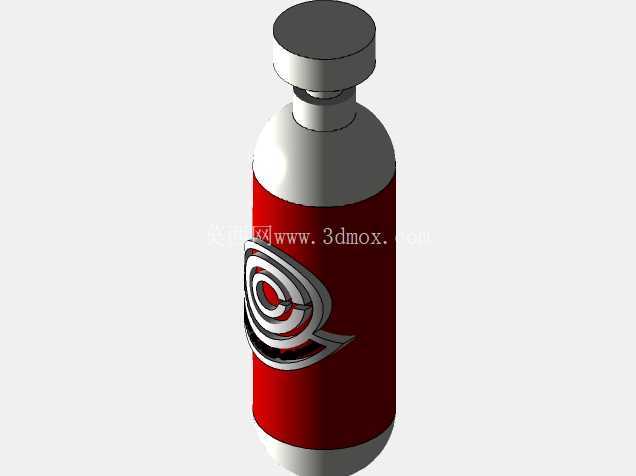

本次完成的胶囊造型手办摆件，最初的设计需求来自潮玩周边的定制开发场景，主要用于线下IP主题展的陈列装饰、动漫爱好者的桌面收藏摆件，同时也可作为小型储物容器使用，内部中空结构可收纳耳钉、回形针等微型随身物件。从结构设计逻辑来看，整体采用三段式拆分结构，底部为圆弧收底的配重底座，中部为圆柱形主体舱，顶部为旋合式封盖，拆分边界设置在主体舱上下两端的金属质感装饰环位置，既保证了拆分后各部件的结构强度，也让拼接缝隐藏在装饰纹理中，不会破坏外观的整体视觉效果。

外形尺寸方面，整体高度控制在120mm左右，主体圆柱直径为48mm，底部圆弧底座的最大直径与主体直径保持一致，顶部封盖的直径略大于主体2mm，形成自然的叠边层次感，安装摆放时仅需要直径55mm的水平支撑面即可，不会占用过多桌面空间，适合在小型展示柜、桌面置物架上陈列。底座部分内置了10g的配重块，安装时直接放置在支撑面上即可，不需要额外的固定结构，依靠自重就能保证摆放稳定性，即使受到轻微的外力触碰也不会轻易倾倒。

主体舱的外壁采用红色哑光质感的曲面设计，表面印刷的IP标识采用凹陷0.2mm的结构处理，后续上色时可以直接在凹陷区域填色，避免印刷图案在长期使用中出现磨损脱落的问题。上下两端的金属质感部分，实际采用ABS塑料电镀工艺实现，建模时特意在金属段与红色主体的衔接位置做了0.1mm的错位台阶，装配时可以直接卡合定位，不需要额外的粘接剂，也能避免电镀层与红色漆面在衔接处出现溢漆、错位的问题。顶部封盖与主体舱之间采用单头螺纹旋合结构，螺纹导程设置为4mm，仅需要旋转90度即可完成开合，既保证了封盖的连接可靠性，也能提升日常开合使用的便捷性，螺纹配合间隙控制在0.05mm，既不会出现旋合过紧难以打开的问题，也不会因为间隙过大出现封盖晃动的情况。

建模过程中针对圆弧过渡位置做了专门的曲率连续处理，底部圆弧底座与主体圆柱的衔接处、顶部封盖与金属段的衔接处，都采用G2连续曲面，避免后续3D打印或者注塑开模时出现应力集中的问题，同时也能让外观的光影过渡更加自然，提升整体的质感表现。内部储物腔的直径设置为40mm，深度为60mm，足够容纳日常的小型零碎物件，腔体内壁做了0.3mm的壁厚加强筋，沿圆周方向均匀分布6根，既可以减少材料用量降低整体重量，也能提升主体舱的抗挤压能力，避免受到外力时出现壳体变形的问题。

针对陈列展示的需求，建模时特意调整了各部分的材质反光参数，红色主体部分设置为15%的反光度，模拟哑光漆面的质感，金属电镀部分设置为85%的反光度，模拟金属镀铬的高光效果，顶部封盖的顶面做了细微的环形拉丝纹理建模，还原真实金属材质的表面细节，渲染输出时可以直接适配不同的展示场景，不需要额外调整材质参数。在结构验证阶段，针对各部件的装配公差做了模拟校验，所有拼接位置的公差都控制在±0.02mm范围内，无论是采用3D打印制作手板样件，还是后续开模进行批量生产，都能保证部件之间的装配精度，不会出现拼接缝隙过大或者装配过紧的问题。

考虑到这类潮玩产品经常会被用户拿在手中把玩，所有的外边缘位置都做了R0.5mm的圆角处理，没有尖锐的棱角，避免日常使用时出现划伤的问题。底部的配重块安装位置设置了专门的卡槽，配重块通过过盈配合卡入底座内部，不需要额外的固定结构，装配流程简单，也不会出现配重块松动晃动产生异响的问题。整体结构没有复杂的异形曲面，所有的特征都可以通过常规的注塑工艺实现，不需要特殊的模具结构，能够有效控制后续的批量生产成本，同时也支持个人用户通过FDM3D打印自行制作，打印时不需要添加支撑结构，拆分后的各个部件都可以直接平放打印，降低了个人制作的门槛。
