微型水力发电教学演示装置结构设计

这套微型水力能源装置的设计初衷，是面向职业院校、中小学科创课堂的实操教学场景，解决传统可再生能源教学中抽象概念难落地、缺乏具象演示载体的痛点。不同于工业级水力发电站的庞大体量，这套装置把完整的水力发电全流程浓缩在可移动的台架结构上，学生可以直观观察到水流从势能到动能、再到电能的完整转换路径，不用远赴偏远山区的小型水电站就能完成原理认知、结构拆解、流程模拟的全环节学习。

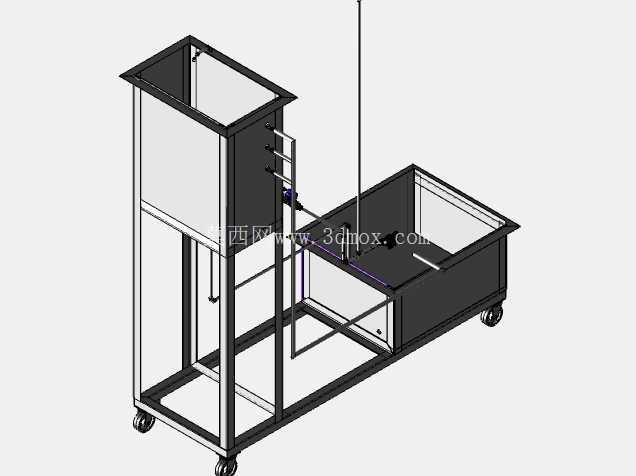

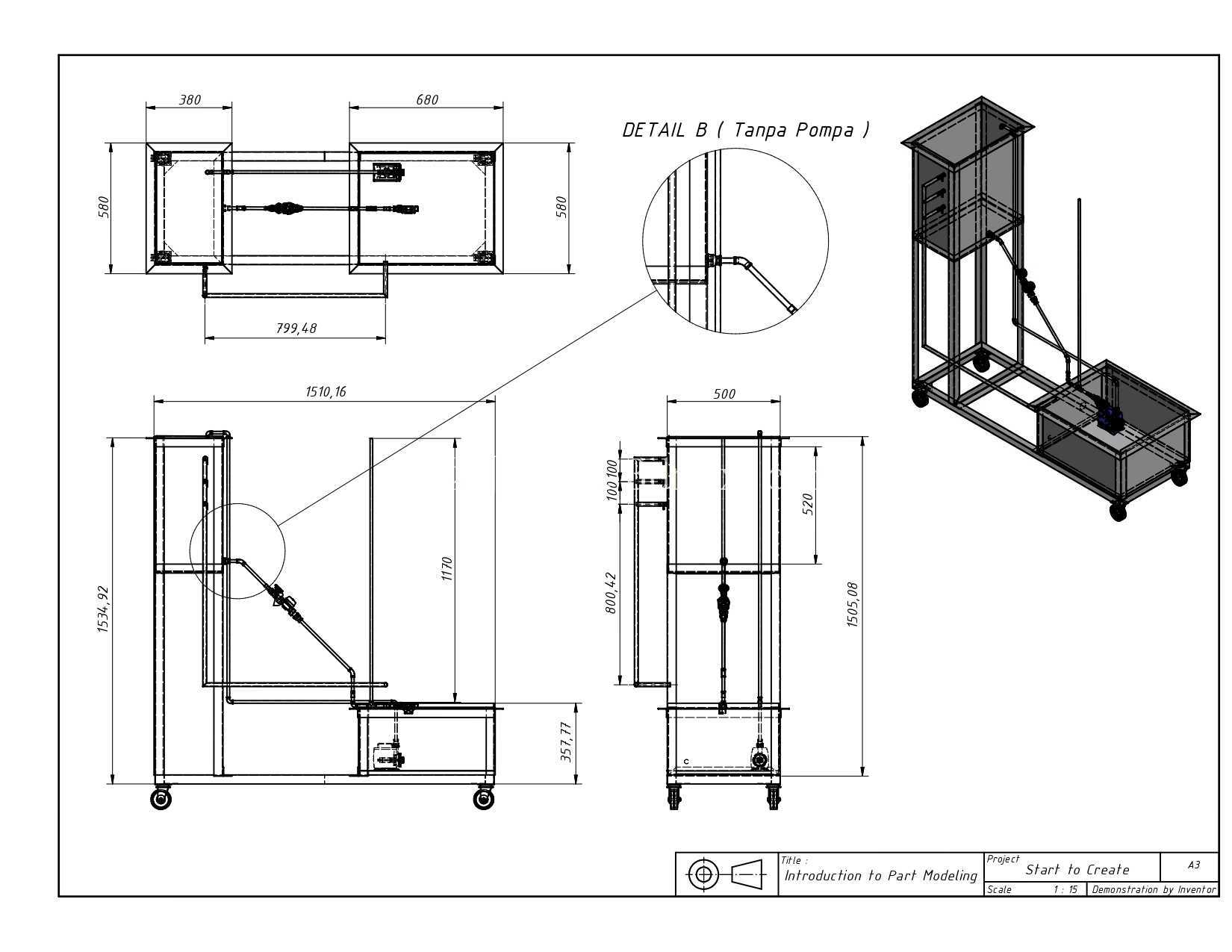

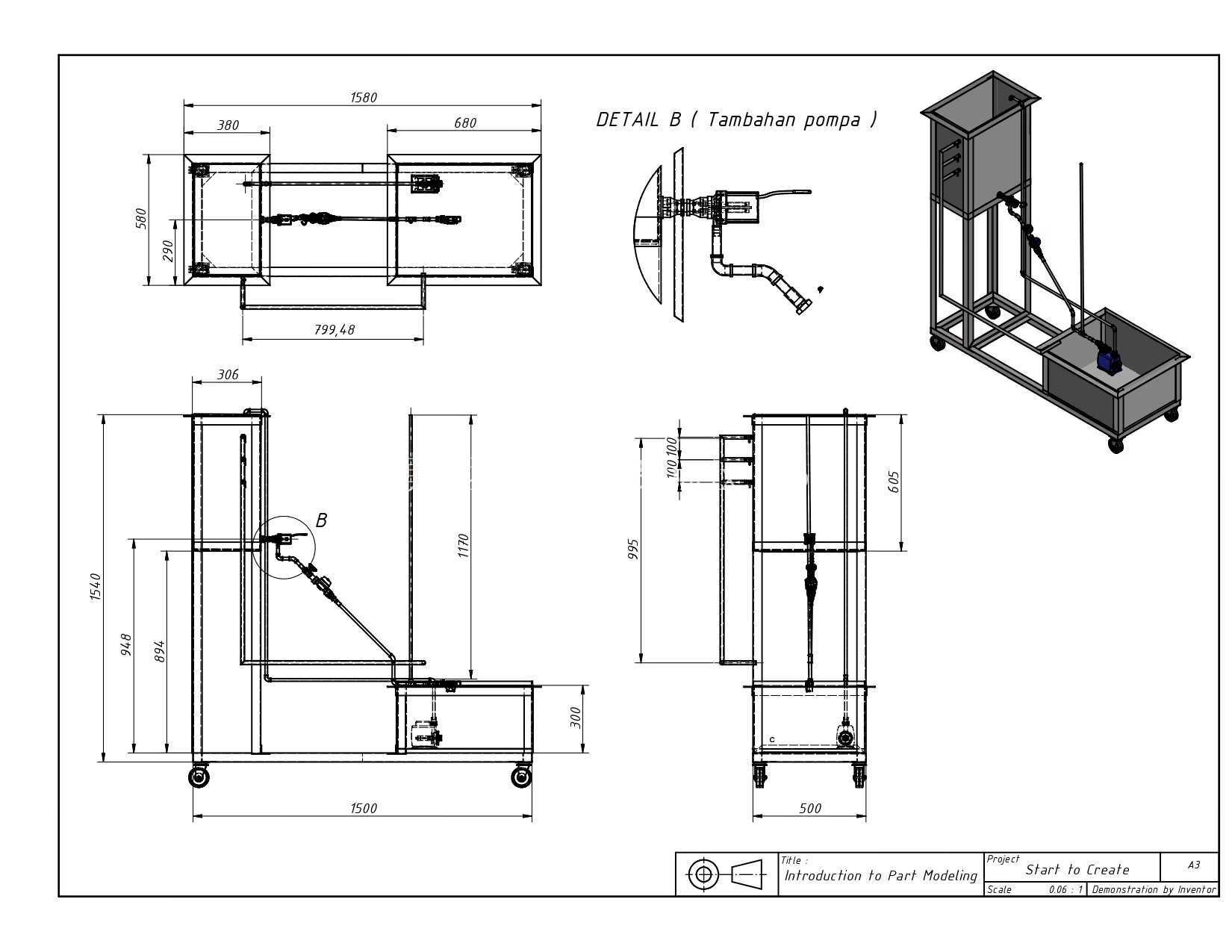

从结构布局来看，整套装置采用带脚轮的方管焊接框架作为承载主体，底部框架的长宽尺寸控制在1500mm×560mm，整体高度1700mm，这个尺寸边界刚好适配常规教室的实验台摆放需求，底部四个万向脚轮带锁止结构，既方便不同教学场景间的转运，也能在演示时锁定位置避免滑移。高位储水箱布置在框架顶部，容积设计匹配15分钟连续演示的水量需求，不需要外接持续供水就能完成完整的发电流程演示，输水斜管从高位水箱侧壁引出，通过快拆接头连接到水轮机腔体入口，管道上预留的阀门安装位可以手动调节进水流量，直观展示不同水头、不同流量下的发电效率差异。

核心做功部件采用佩尔顿式冲击水轮结构，这种结构对低水头、小流量的工况适配性更好，刚好匹配微型教学装置的供水条件，水轮转轴通过联轴器直接连接微型发电机，省去了复杂的变速齿轮组，既降低了整体结构的加工装配难度，也减少了传动环节的能量损耗，学生可以直接观察水轮转速和输出电压的对应关系。装置底部设置回流水槽，演示过程中从水轮机排出的水会直接汇入槽内，可通过配套的小型循环泵打回高位水箱，实现水资源的循环利用，不需要持续外接水源，也避免演示过程中水流外溢打湿教学场地。

设计过程中特意把所有结构部件都做了外露处理，没有设置封闭的外罩壳，输水管道的走向、水轮的安装位置、传动连接的结构、发电机的固定方式都完全可视化，学生可以清晰看到每个部件的装配关系。框架上预留的多个安装孔位，支持不同结构方案的替换测试：既可以更换不同轮径的水轮对比做功效率，也可以调整输水管道的倾斜角度改变进水冲击角度，甚至可以替换不同功率的发电机测试负载匹配特性，完全满足探究式教学的拓展需求。

在安装边界的考量上，整套装置的所有突出部件都控制在底部框架的投影范围内，斜向布置的输水管道最外侧距离框架侧边不超过100mm，搬运过程中不会出现突出部件勾挂障碍物的问题；所有管路连接位置都设置了密封槽，搭配硅胶密封圈实现静密封，循环泵的进出水口也做了防漏处理，长时间循环演示也不会出现渗液问题。电气部分做了绝缘隔离处理，发电机的输出端子设置在框架侧面的绝缘安装板上，搭配透明防护盖，学生在测量输出电压、连接小功率负载做演示时，不会误触转动部件或者出现触电风险。

不同于工业级发电设备追求发电效率的设计目标，这套装置的设计优先级是结构可见性、操作安全性和原理展示清晰度，每个部件的选型和布局都围绕教学需求调整：比如水轮的叶片采用大尺寸结构，转动过程中叶片的运动轨迹清晰可见；输水管道采用透明硬质管材，可以直接观察到管内的水流状态；回流水槽设置了透明观察窗，能看到水流冲击水轮之后的回流路径。哪怕是没有机械基础的初学者，也能顺着水流的走向，一步步理清高位储水、管道输水、冲击水轮做功、转轴传动发电、尾水回流循环的完整流程，把课本上抽象的能量转换知识点，和实际的机械结构对应起来，建立对水力发电技术的具象认知。
