9g微型舵机伺服执行器三维建模作品

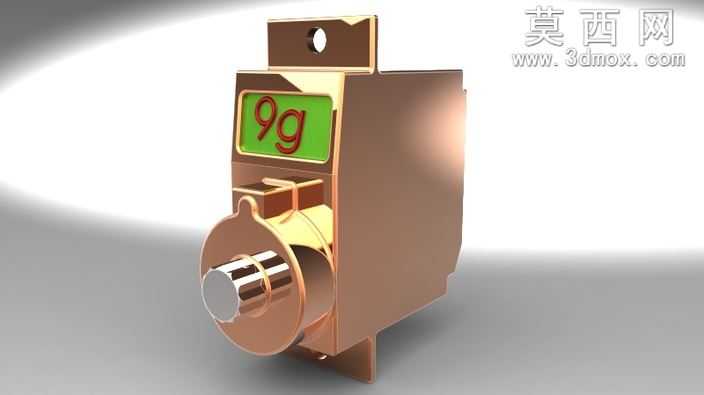

本作品为9g规格微型伺服执行器的全参数化三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该类微型伺服的全部结构细节。建模阶段以实体特征建模为核心逻辑，首先搭建伺服主体的基座壳体结构，精准还原壳体上的安装定位孔、侧边卡扣结构、前端输出轴的安装位特征，对壳体表面的标识区域做了独立的面拆分处理，为后续材质赋予预留分层依据。针对核心的输出轴组件，建模时还原了金属输出轴的阶梯轴结构、轴端的一字传动槽、轴套的配合限位结构，同时还原了壳体上部的固定挂耳结构，挂耳上的安装通孔做了真实的倒角处理，还原注塑件的工艺特征。材质与渲染阶段，针对不同部件匹配对应材质属性：主体壳体赋予红棕色调的哑光工程塑料材质，调整材质的粗糙度参数模拟ABS注塑件的细腻磨砂质感，边缘处添加极微弱的高光溢出模拟真实塑料件的边缘反光特性；输出轴部分赋予抛光金属材质，调整金属反射率与环境贴图采样参数，还原镀镍金属轴的亮面反光效果，轴身的环形凹槽做了凹凸贴图处理，还原机加工的细微纹理；标识区域的绿色面板赋予半哑光的绿色塑料材质，表面的“9g”标识做了独立的浮雕特征处理，模拟丝印标识的轻微凸起质感。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，打出主体结构的明暗层次，辅助光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒壳体边缘，提升模型的立体感，地面添加微弱的阴影接收效果，让模型呈现自然的放置状态。结构设计上完整还原了该类微型伺服的装配逻辑，各部件之间保留了真实的装配间隙，壳体的合模线、卡扣的配合结构都做了细节还原，可直接用于装配干涉校验、结构展示、航模配件选型参考等场景，建模过程中对所有特征做了参数化关联，可通过修改核心尺寸参数快速衍生不同规格的微型伺服模型。
