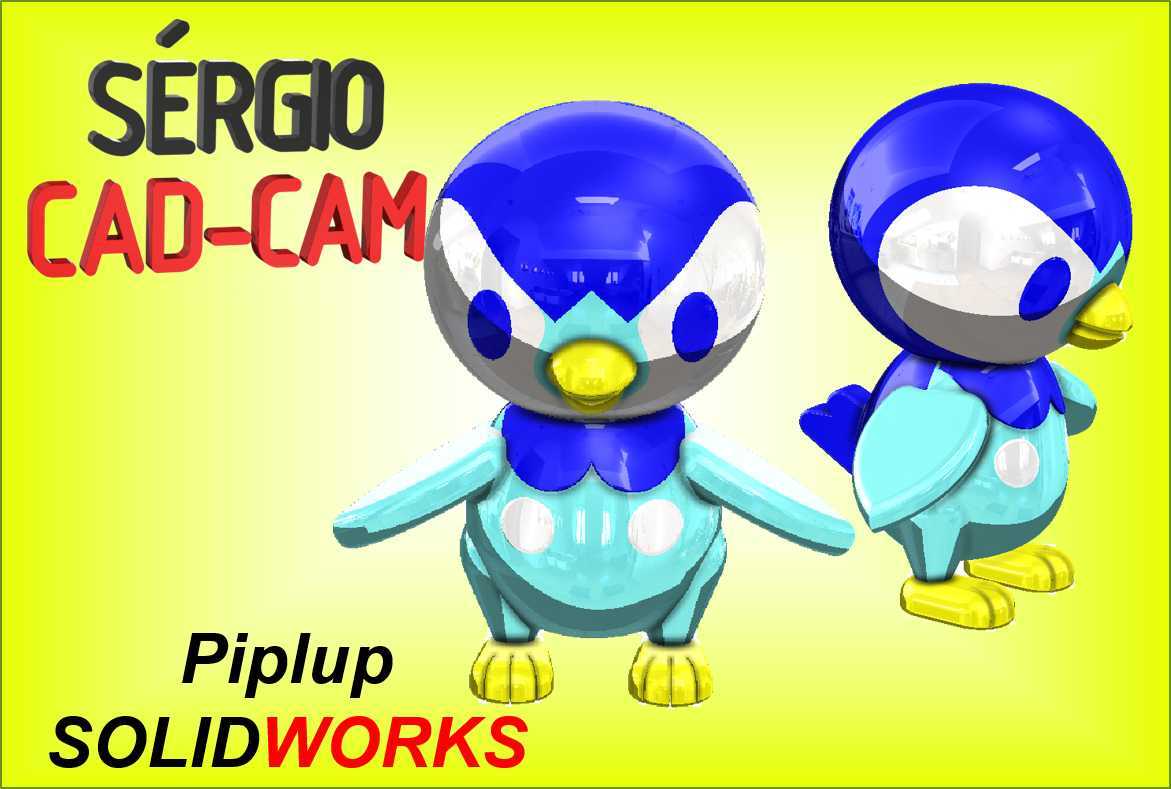

宝可梦波加曼卡通形象三维设计

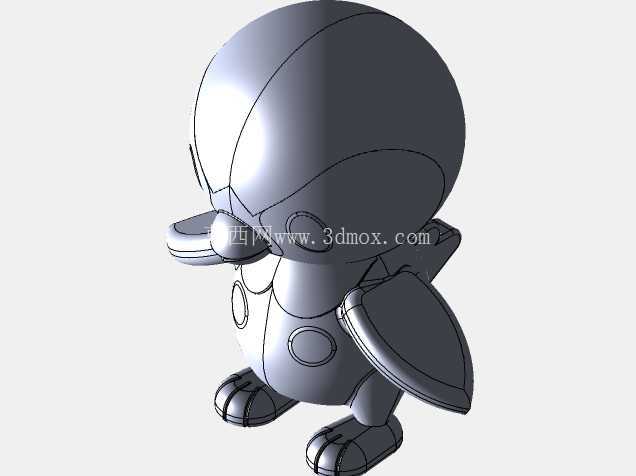

　　本次完成的波加曼卡通形象三维结构设计，核心面向潮玩手办开发、IP衍生周边制作、文创展示道具生产等应用场景，可直接对接光固化3D打印、注塑开模、树脂翻模等常见加工流程，为IP衍生产品的结构落地提供精准的三维数据支撑。从结构设计逻辑来看，整个模型采用分块式曲面构建思路，先以头部球形基准面为核心定位基准，确定整个形象的比例锚点：头部整体占比控制在整体高度的45%，匹配卡通形象Q版化的视觉比例要求，头部曲面做连续G2顺滑过渡，避免出现棱角生硬的折边，保证后续喷漆、覆膜等表面处理工序不会出现积漆、膜面褶皱的问题。

　　头部与颈部的蓝色领结结构做独立曲面拆分，领结边缘做0.3mm的圆角过渡，既还原形象的软质视觉感受，也能避免打印或开模过程中出现尖角脆断的问题，领结与躯干的配合面预留0.15mm的装配间隙，满足后续分件制作、分色喷涂的工艺需求。躯干部分采用椭球形基础曲面做渐变收窄，从胸部最宽处向腹部、尾部逐步收束，胸部的两个圆形装饰点位做下沉0.2mm的凹槽设计，凹槽边缘做R0.1的小圆角，方便后续水贴、移印工序的定位，不会出现标识偏移的问题。翅膀结构与躯干的连接位置做内嵌式转轴位预留，转轴孔直径控制在2mm，孔壁做0.2mm的加厚处理，既可以满足静态摆件的固定装配需求，也可根据后续产品迭代需求调整为可动结构，无需重新修改主体躯干的曲面数据。

　　足部结构采用扁平化支撑设计，两个脚的底面做共面处理，保证整个模型放置在平面上时的支撑稳定性，足部与躯干的连接位置做隐藏式插接结构，插接柱长度控制在5mm，插接配合面做拔模斜度处理，斜度值设置为1.5°，方便装配时的对位插入，同时不会出现组装后松动歪斜的问题。从安装边界与尺寸适配角度来看，整个模型在站立状态下的整体高度控制在120mm区间，横向最大宽度为85mm，前后最大纵深为70mm，匹配常规潮玩手办的展示盒尺寸要求，无需额外调整比例即可适配市面上通用的透明展示盒、亚克力底座的安装规格。

　　模型所有外露曲面均做厚度校验，最小壁厚控制在1.8mm以上，满足3D打印过程中不塌边、不变形的结构强度要求，也符合注塑生产时的塑料熔体流动填充要求，不会出现短射、缺胶的工艺缺陷。针对不同加工场景的适配需求，模型的分件线全部设置在视觉非重点区域，比如头部与躯干的分件线隐藏在领结结构的上边缘，翅膀与躯干的分件线隐藏在翅膀与躯干连接的侧下方，足部与躯干的分件线隐藏在腹部下沿的阴影区域，最大程度减少分件线对整体视觉效果的影响，降低后续打磨、补缝工序的工作量。在曲面细节处理上，眼部的白色高光区域、黄色喙部的曲面都做了微凸处理，凸起高度控制在0.4mm，既还原卡通形象的立体感，也不会因为凸起过高导致后续包装运输过程中出现磕碰掉漆的问题。尾部结构做了加厚处理，尾部与躯干的连接位置做圆弧过渡加强，避免尾部作为突出结构在受力时出现断裂的问题。整个模型的坐标系原点设置在足部底面的中心位置，方便后续加工时的定位装夹，不管是3D打印时的平台摆放，还是注塑模的模流分析坐标系对齐，都可以直接调用无需重新调整基准。针对文创展示场景的需求，模型底部预留了通用的M3螺纹孔位，孔位深度为4mm，可以直接搭配市面上通用的金属支架、亚克力底座使用，满足不同展示场景的安装固定需求，不需要额外在模型底部打孔破坏原有结构。
