路虎卫士90越野改装前防护杠结构设计

　　这款前防护杠的设计，首先锚定硬派越野非铺装路面行驶的核心防护需求，区别于城市SUV的装饰性前杠，整体结构完全围绕极限工况下的抗冲击性能搭建。主体基座采用一体成型的承托结构，安装点位完全匹配卫士90原车前纵梁的预留孔位，不需要对原车车架进行打孔切割，安装时直接通过高强度螺栓与纵梁连接面锁紧，安装边界严格控制在原车前部外廓尺寸范围内，不会超出原车宽度与接近角的设计阈值，避免改装后影响车辆年检的外廓要求，同时不会遮挡原车大灯、进气格栅与前雷达的探测区域。

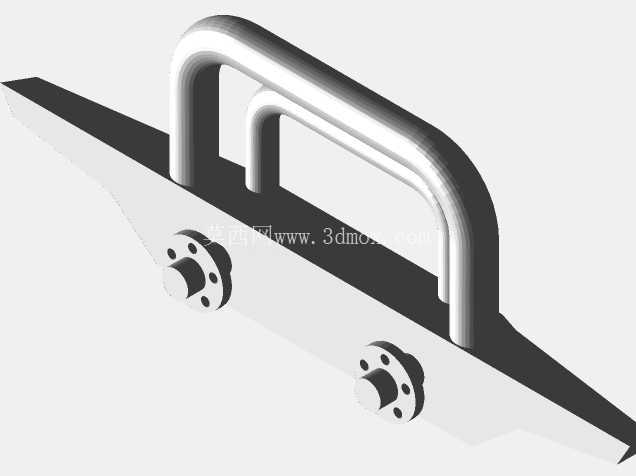

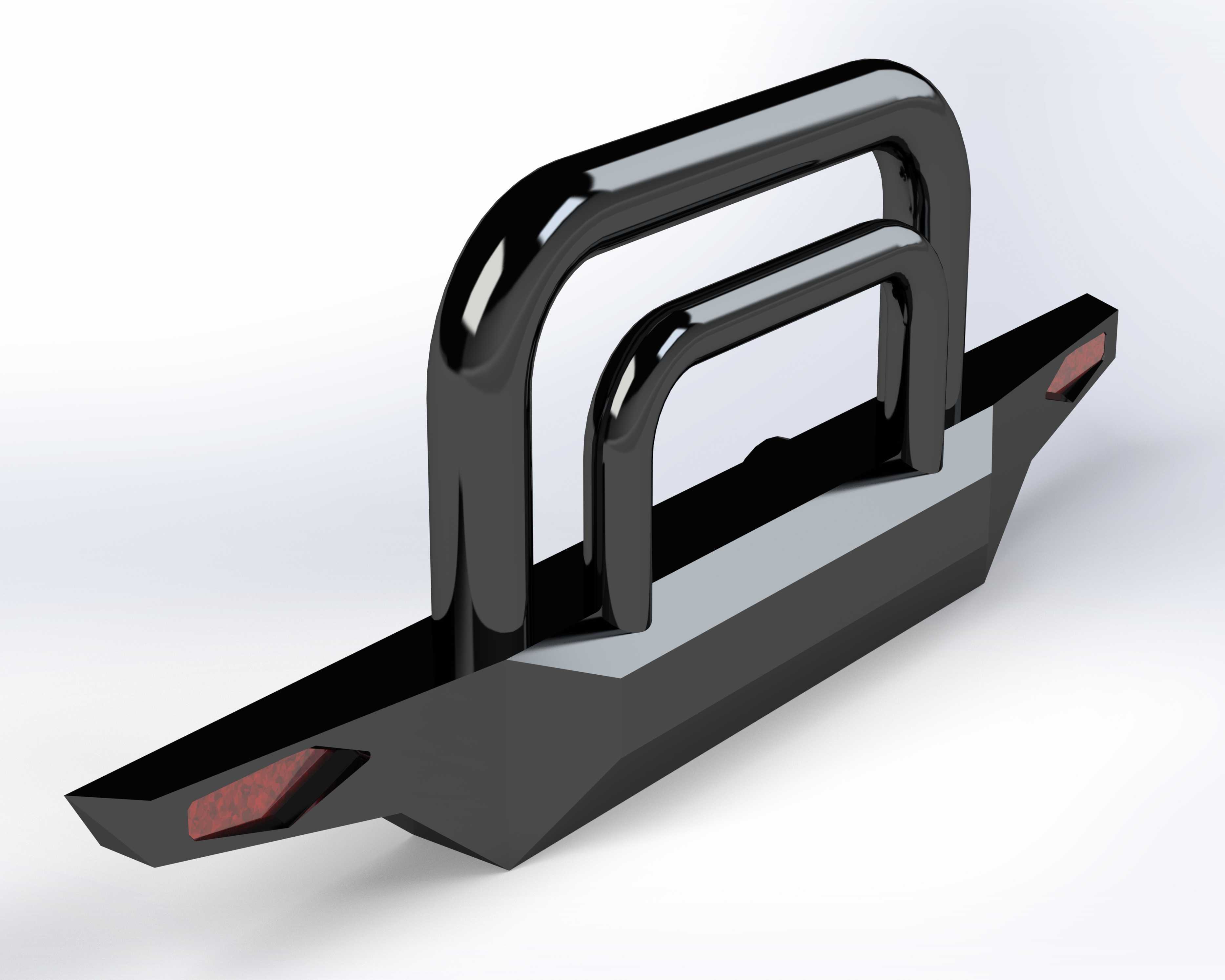

　　上部的双层U型防护架是核心受力结构，采用不等壁厚的异型管弯折成型，内侧管直径略小于外侧管，两层管之间通过加强筋焊接形成整体受力框架，当车辆在丛林穿越、岩石攀爬路段遭遇正面障碍物撞击时，双层U型结构可以率先承接冲击力，通过管材的塑性变形吸收碰撞能量，避免冲击力直接传递到原车水箱框架、冷凝器与前纵梁本体，降低越野场景下的车辆损伤概率。基座两侧预留了辅助灯安装位，每个安装位都做了内嵌式的螺纹孔设计，不需要额外打孔就可以固定圆形或方形的越野辅助射灯，走线槽隐藏在基座内部空腔，避免越野路段树枝、碎石剐蹭线路造成的短路故障。

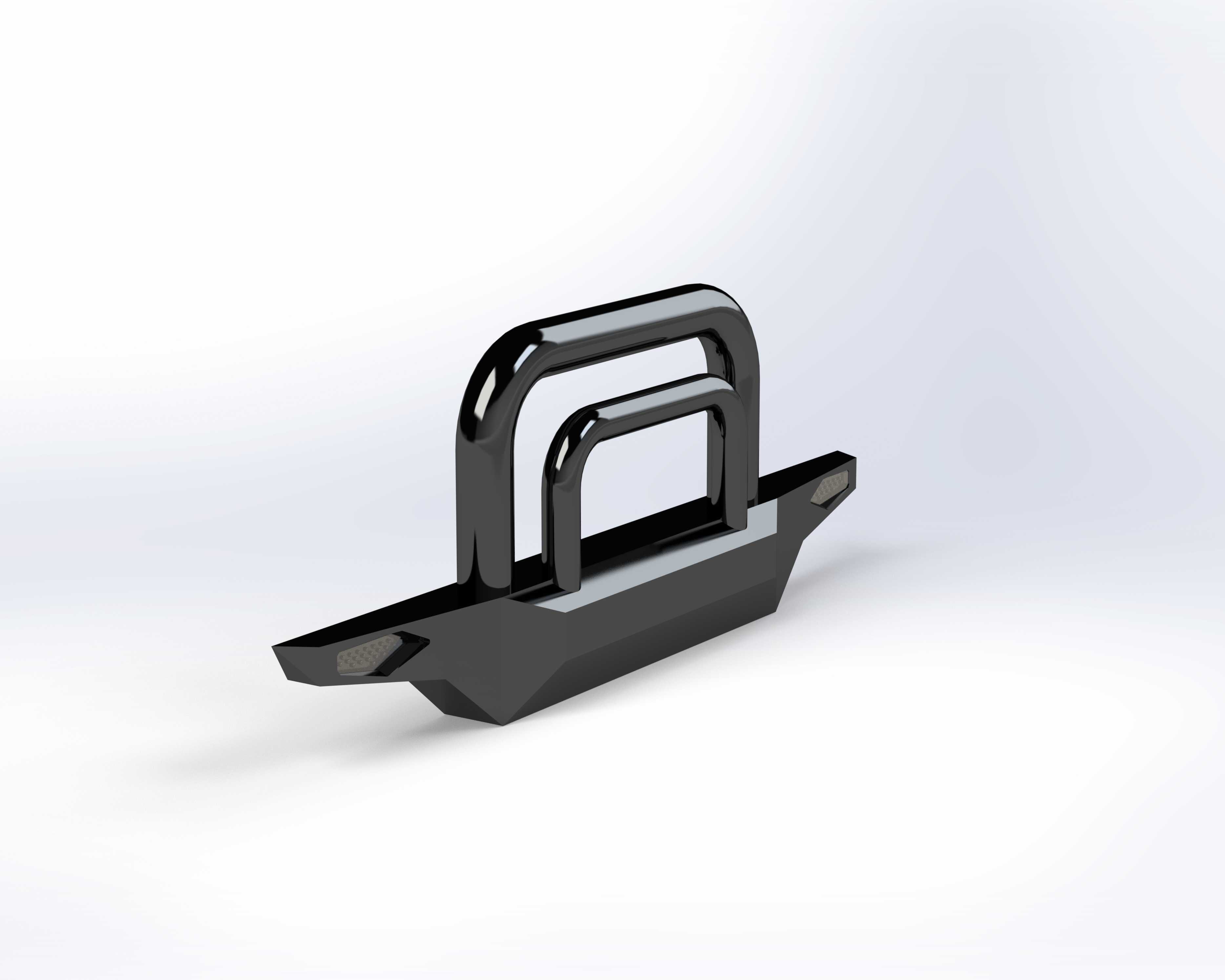

　　防护杠下部的楔形造型经过接近角校核，整体下沿比原车前杠下沿高27mm，在攀爬陡坡、跨越沟壑时不会因为前杠下沿剐蹭地面造成托顶，两侧的收角设计完全贴合原车翼子板的弧度，高速行驶时不会产生额外的风噪，也不会干扰前轮的转向行程，即使方向打满也不会与轮胎发生运动干涉。表面处理采用哑光硬质电泳加喷塑工艺，相比普通喷漆层，抗碎石击打、耐盐碱腐蚀的性能提升明显，在沿海地区越野、冬季融雪盐路段行驶时，不会出现表层脱落、基材锈蚀的问题。整个结构的受力点经过CAE碰撞仿真验证，在正面12kN的低速撞击工况下，防护杠的变形量控制在18mm以内，不会侵入到原车前部的散热总成区域，撞击后不需要整体更换，仅通过校正管材变形就可以恢复使用性能。

　　设计过程中特意规避了突出的棱角结构，所有外露边缘都做了R8以上的圆角处理，在户外救援、日常检查车辆时不会因为尖锐棱角造成人员磕碰受伤。基座中部预留了牌照安装位，安装孔位完全符合机动车号牌安装的国标要求，不需要额外加装牌照转接架，同时预留了绞盘安装的固定接口，后期如果需要加装越野绞盘，不需要更换前杠主体，直接通过预留螺栓位固定绞盘托架即可，拓展性完全覆盖硬派越野的常规改装需求。整个防护杠的重量控制在21kg以内，相比同强度的钢制前杠减重32%，不会过度增加车头前部的簧下质量，避免改装后出现车头下沉、减震器过早疲劳的问题，安装后原车的前悬高度变化控制在5mm以内，不需要额外调整扭力杆或者更换加强弹簧。
