东方花园低矮人行步道桥结构设计

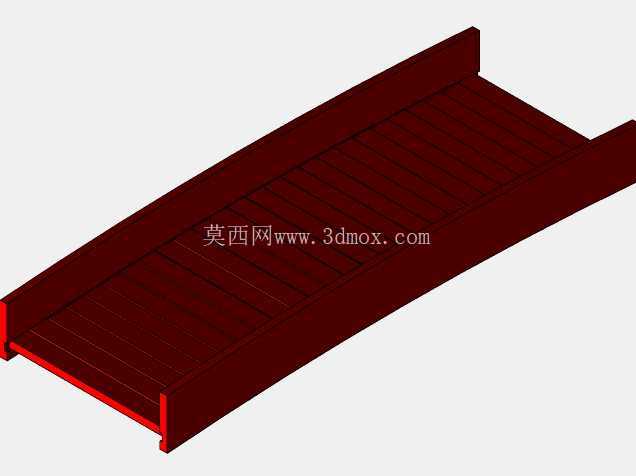

　　这款低矮步道桥主要应用于城市社区园林、滨水景观带、住宅小区内部水系连通场景，作为行人跨越小尺度水面、浅沟、高差台地的通行载体，适配人流密度不高、通行荷载仅满足行人与非机动车辆通行的场景，不承担机动车通行载荷，整体设计偏向景观协调性与通行实用性的平衡。从结构功能来看，桥体采用两侧高起的边梁作为主要受力构件，边梁既承担桥面板传递的竖向载荷，同时兼做护栏基座，省去额外加装护栏立柱的安装工序，边梁高度控制在成年人小腿位置，既能够起到边缘防护作用，避免行人踏空，又不会遮挡园林景观视线，适配低矮步道的景观融合需求。

　　桥面板采用分块拼接的板式结构，板面预留细微防滑纹理，雨天通行时可快速排走表面积水，降低行人滑倒风险，板块之间采用嵌入式拼接结构，安装时无需现场焊接，仅通过定位卡槽即可完成板块组装，大幅缩短现场施工周期。设计阶段优先考虑小跨度场景的适配性，整体跨度控制在6米以内，宽度适配双人并行需求，净通行宽度满足日常散步、推婴儿车、小型非机动车推行的通行边界，安装时仅需在两端设置混凝土支撑台，将桥体边梁的端部搭设在支撑台的预埋钢板上即可完成固定，无需设置复杂的桥墩结构，不会对下方水系的流通造成阻碍，也减少了水下施工的工程量。

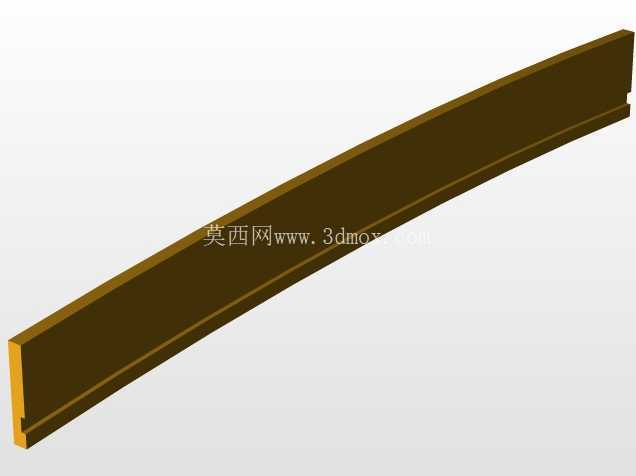

　　从结构受力逻辑来看，边梁采用变截面设计，跨中位置截面高度略大于两端位置，匹配简支梁的弯矩分布规律，在控制整体自重的前提下最大化结构刚度，避免行人通行时出现明显的挠曲晃动，提升通行体验。桥体整体采用统一的深红色涂装，适配园林景观中的木质风格视觉需求，涂装层采用户外耐候材质，可长期耐受日晒雨淋的户外环境，减少后期维护的频次。细节处理上，桥体两端的接坡位置做了圆弧过渡处理，避免出现突兀的高差磕碰，边梁的边角位置全部做了倒圆角处理，消除尖锐棱角带来的磕碰安全隐患。桥面板的板块间隙控制在3毫米以内，既预留了热胀冷缩的变形余量，又不会出现卡鞋跟、卡小推车滚轮的问题。

　　在建模过程中，所有结构件的装配关系全部按照实际生产装配逻辑搭建，边梁与桥面板的连接位置预留了螺栓安装孔位，生产时可直接根据模型导出的加工图纸进行板材切割、钻孔，无需二次复核尺寸，有效降低生产加工的出错率。这类低矮步道桥相比大型桥梁，结构更轻量化，安装更便捷，非常适合老旧小区改造、口袋公园建设这类施工周期短、现场作业空间有限的项目，可根据实际场地的跨度需求调整整体长度，边梁与桥面板的模块化结构也支持批量预制生产，进一步压缩项目的整体成本。
