海贼王乔巴特拉法尔加罗联名Q版手办结构

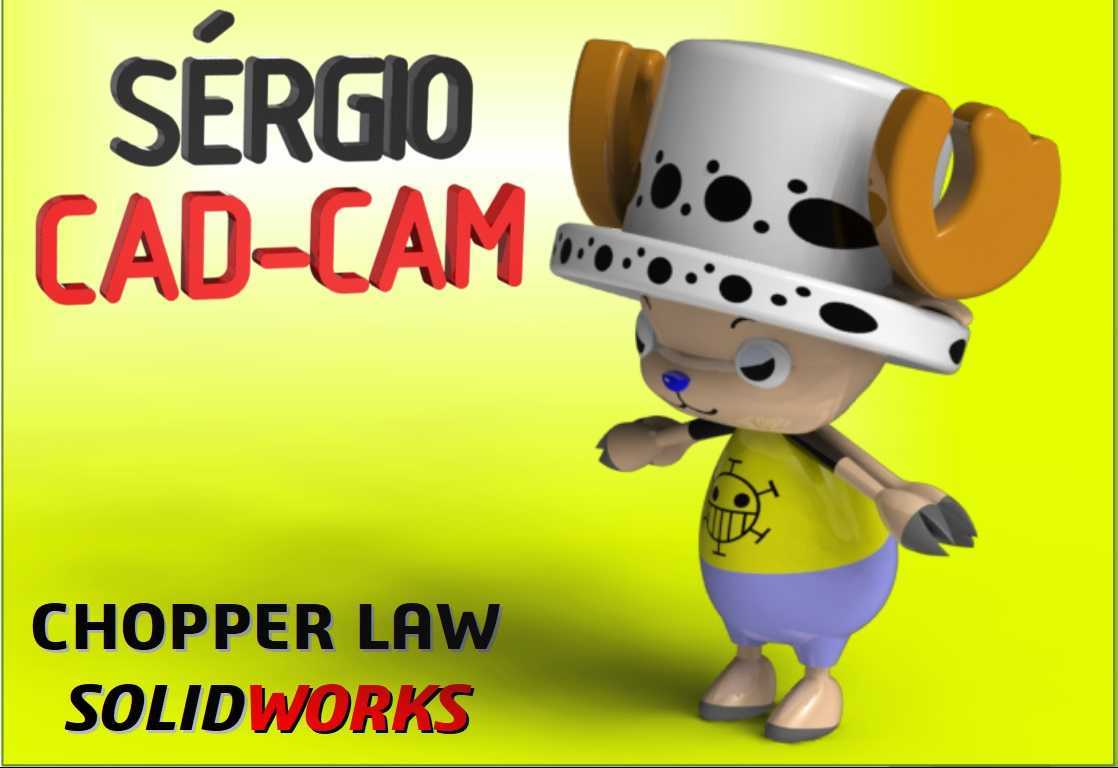

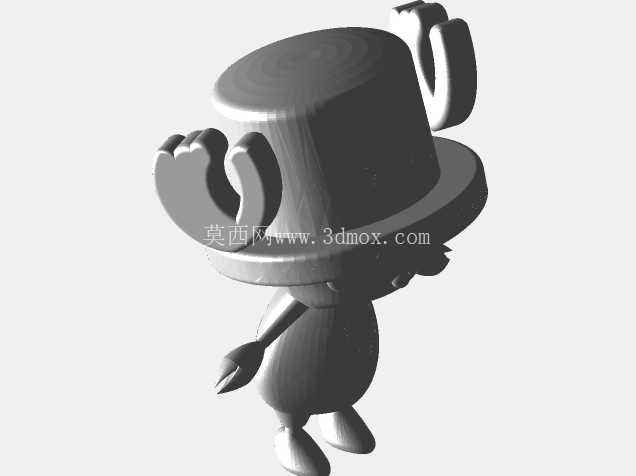

　　本次建模的卡通联名形象，核心是将两个经典动漫角色的视觉特征做融合重构，整体采用Q版二头身比例设计，总高度控制在120mm左右，底座预留3mm直径的安装孔位，可直接适配常规手办展示支架的安装接口，无需额外做转接结构加工。从结构拆分逻辑来看，模型分为头部帽饰、躯干主体、四肢组件三个独立模块，各模块之间采用0.1mm间隙的止口配合设计，既满足3D打印后分件喷涂的工艺需求，也能保证组装后无明显拼接缝隙，帽檐部分的斑点纹理采用内嵌式浮雕结构，凸起高度0.2mm，避免后期喷涂时纹理边缘糊化，同时保证打印过程中不会出现薄壁翘曲问题。

　　头部两侧的鹿角结构做了壁厚加强处理，内部填充密度设置为20%，外部壁厚1.5mm，既控制整体重量，也能避免日常摆放时发生磕碰断裂，鹿角与帽身的连接位置做了R2的圆角过渡，消除应力集中点，长期摆放不会出现连接位开裂的问题。面部特征的建模严格遵循Q版手办的比例规范，眼睛位置设置在头部高度的二分之一处，鼻子采用独立的凸台结构，高度1mm，方便后期做分色处理，不需要额外做遮盖操作。躯干部分的上衣图案采用阴刻纹理设计，刻线深度0.15mm，宽度0.2mm，渗线处理时可以保证线条均匀流畅，不会出现溢色问题，上衣与裤子的衔接位置做了0.3mm的叠边结构，模拟真实衣物的层次感，避免两个部件衔接处出现穿模或者断层的视觉问题。

　　四肢部分的关节采用隐藏式设计，手臂与躯干的连接轴内置在躯干内部，外部看不到拼接缝隙，手臂可动范围预留了30度的摆动角度，满足常规展示姿势的调整需求，手部的爪尖结构做了R0.5的圆角处理，避免尖锐边角造成划伤，同时也能提升打印成品的结构强度，不会出现爪尖断裂的问题。腿部与躯干的连接采用插拔式结构，插拔力控制在15N左右，既可以稳定支撑整体模型，也方便拆卸收纳，脚部做了平底设计，接触面积为15mm*10mm，无需额外底座即可稳定放置在水平台面上，重心位置经过反复调整，整体重心落在双脚支撑面的中心位置，倾斜15度范围内不会发生倾倒。

　　从应用场景来看，该模型既可以作为3D打印手办的原型文件，用于个人爱好者制作定制化周边，也可以作为潮玩开发的前期结构验证模型，验证分件结构、装配间隙、重心稳定性等核心参数，后续开模生产时可以直接调整拔模斜度即可用于注塑生产，模型所有曲面均做了G2连续处理，表面无碎面、无尖锐棱角，曲面曲率变化均匀，无论是做渲染展示还是实体加工，都能保证表面光滑无棱线。建模过程中对所有薄壁位置都做了厚度校验，最小壁厚不小于1.2mm，满足FDM、光固化等主流3D打印工艺的最小壁厚要求，不需要额外做壁厚补强处理，所有孔洞结构都预留了0.2mm的打印收缩余量，组装时不需要做额外的打磨修整即可顺利装配。模型的色彩分区完全对应实体喷涂的分件逻辑，每个独立色彩区域都对应一个独立的实体模块，喷涂时不需要做复杂的遮盖操作，降低后期处理的难度，对于无法拆分的色彩交界位置，都做了0.1mm高的定位凸台，遮盖带可以沿着凸台边缘粘贴，保证分色边缘整齐无锯齿。
