木质纹理机械蝴蝶胸针创意结构设计

这款机械蝴蝶胸针的结构设计，最初的出发点是探索精密机械结构与日常配饰的融合边界，跳出传统首饰仅做外观装饰的固化思路，把微型机械传动的精巧感嵌入可随身佩戴的饰品当中。从实际应用场景来看，它既可以作为服饰搭配的胸针使用，固定在西装驳领、连衣裙面料、帆布包袋表面作为个性化装饰，也可以拆除背部的别针结构，作为桌面微缩摆件放置在办公工位、展示柜中，成为机械爱好者的小众收藏展品。

设计过程中首先敲定的是尺寸边界，整体翼展控制在35mm以内，整体厚度不超过8mm，这个尺寸既能够保证佩戴时不会因为体积过大产生坠重感，也能给内部的齿轮传动结构留出足够的装配空间，不会因为尺寸压缩导致齿轮啮合间隙过小出现卡滞。背部的别针安装座做了下沉0.5mm的沉台设计，别针闭合后整体突出高度不超过1.2mm，避免佩戴时别针尾部剐蹭衣物面料，同时在别针与主体连接的位置做了圆角过渡，没有尖锐棱角，防止日常佩戴时划伤皮肤。

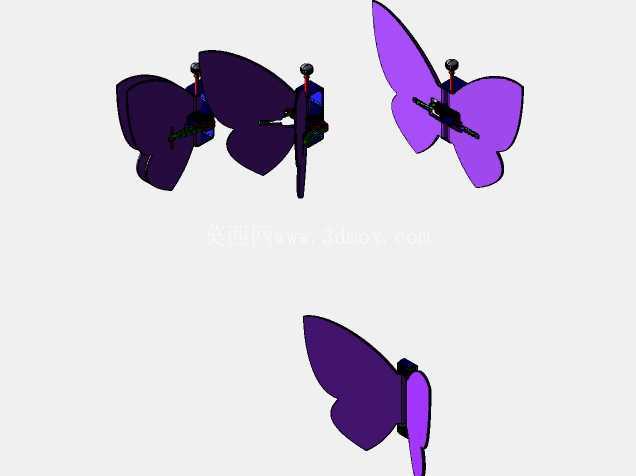

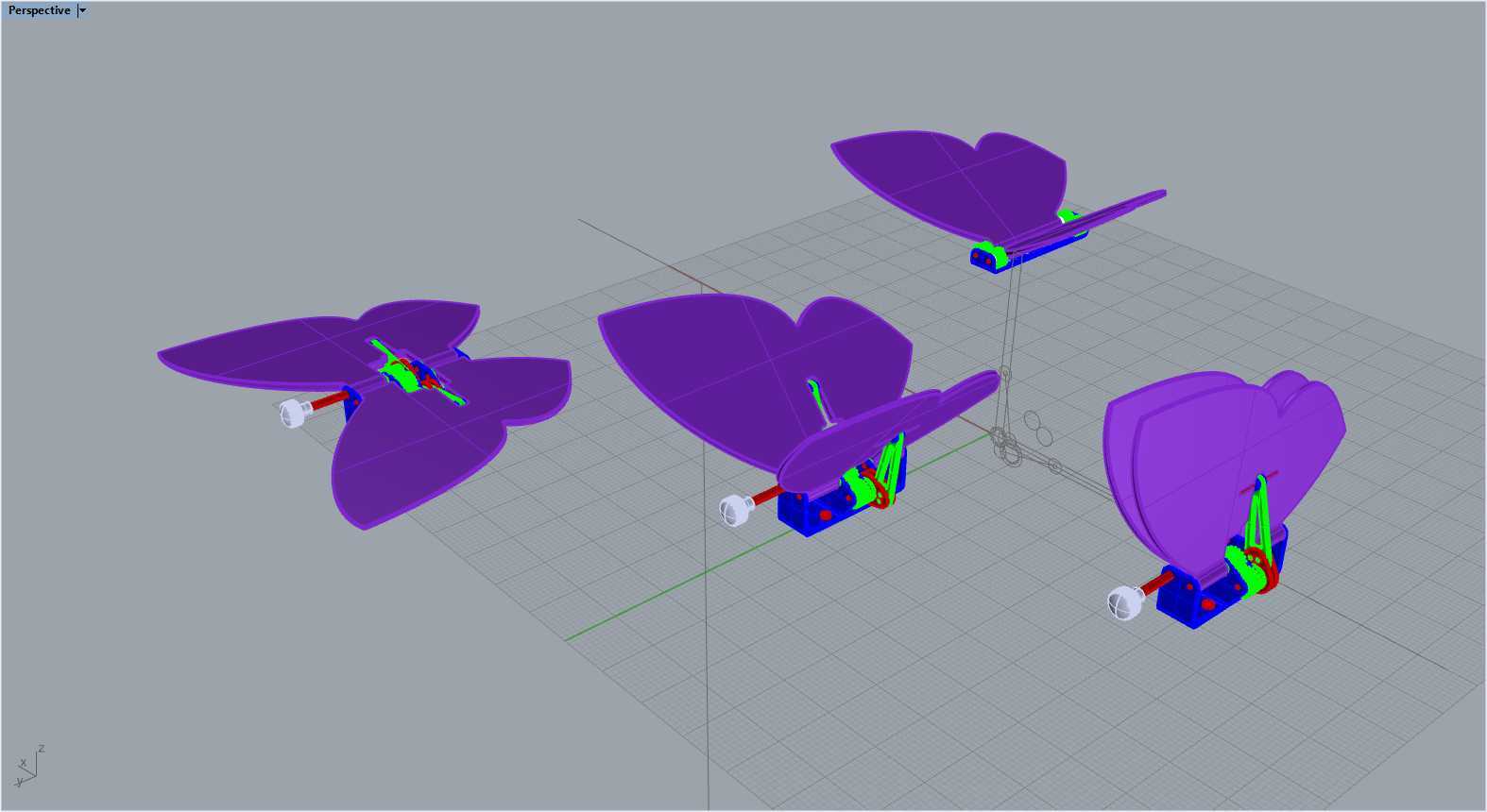

结构层面，主体传动部分采用0.2模数的微型金属齿轮组，齿轮材质选用黄铜，既保证了传动过程中的耐磨性，也能通过金属本身的色泽和木质纹理的翅膀形成材质反差。翅膀部分做了分层结构设计，表层是0.3mm厚的仿木质纹理薄片，中层是0.2mm厚的弹性不锈钢弹片，底层是和齿轮组连接的ABS传动基座，当齿轮组被驱动时，两侧翅膀会沿着根部的转轴做15度角的往复摆动，模拟真实蝴蝶扇动翅膀的动态效果。这里特意做了动平衡调校，两侧翅膀的重量差控制在0.1g以内，避免摆动过程中出现重心偏移导致的晃动卡顿，弹片的预紧力调整到0.05N，既可以保证翅膀摆动时的阻尼感接近真实蝶翼的柔韧度，也不会因为弹力过大导致传动齿轮负载过高。

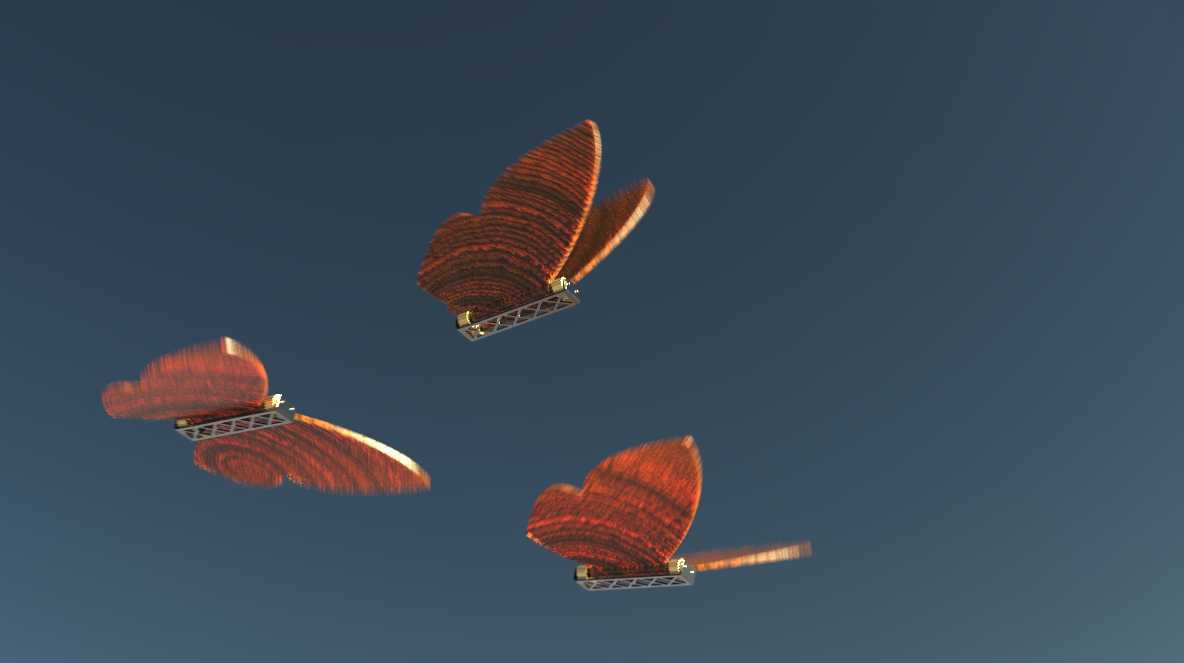

翅膀表面的纹理做了渐变的层叠纹路处理，从翅根到翅尖的纹理深度从0.1mm逐步过渡到0.02mm，模拟真实蝴蝶翅膀上的鳞粉层次感，同时在翅尖位置做了0.1mm的圆角收边，避免薄边结构在日常佩戴中出现磕碰崩边的问题。齿轮组的传动比设置为1:3，也就是说手动拨动底部的驱动拨片一次，翅膀可以完成三次完整的扇动循环，不需要额外的动力源，完全依靠机械结构实现动态效果，避免了电子元件带来的电池更换、防水性差等问题，日常使用时不需要特殊维护，只要避免长时间处于高湿度环境即可。

安装边界方面，背部的别针采用标准的胸针别针结构，两个固定脚的孔位间距是12mm，用户如果有更换别针款式的需求，可以直接采购同孔距的标准别针配件进行替换，不需要对主体结构进行二次加工。如果作为摆件使用，底部预留了M2的螺纹安装孔，可以搭配标准的M2螺杆金属支架，直接固定在木质或者金属底座上，不需要额外做粘接固定，方便后续拆解维护。在结构公差控制上，所有齿轮的啮合间隙控制在0.02mm-0.03mm之间，既不会因为间隙过大出现传动空程，也不会因为间隙过小导致装配后转动卡滞，翅膀转轴的配合采用H7/g6的间隙配合，保证转动顺滑的同时不会出现径向窜动。

设计过程中特意做了大小两款的结构迭代，大型款的翼展做到50mm，齿轮组增加了一组减速结构，摆动速度更平缓，适合作为桌面摆件使用，小型款就是标准的胸针尺寸，结构做了简化，去掉了多余的传动层级，整体重量控制在8g以内，别在轻薄的丝绸面料上也不会出现面料下坠变形的问题。两款结构的连接基座尺寸做了统一设计，翅膀部分可以互换安装，用户可以根据自己的需求更换不同纹理的翅膀配件，不需要重新采购整个主体结构。材质搭配上，金属齿轮的冷硬质感和木质纹理翅膀的温润感形成对比，没有做多余的表面涂装，保留了材质本身的色泽，避免涂装层在长期使用后出现磨损脱落，影响整体外观效果。
