喷砂管路用承包商式快速连接接头结构

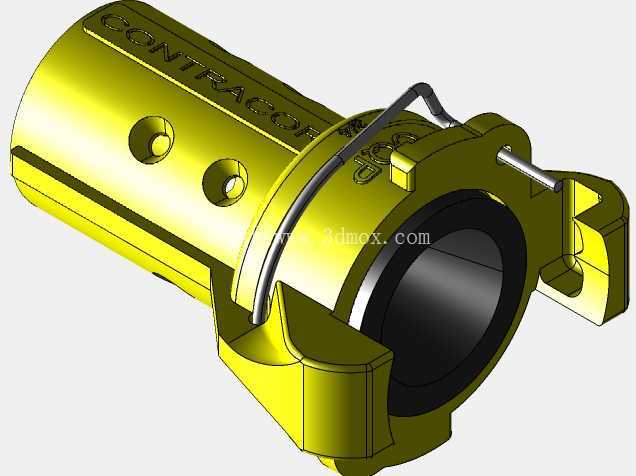

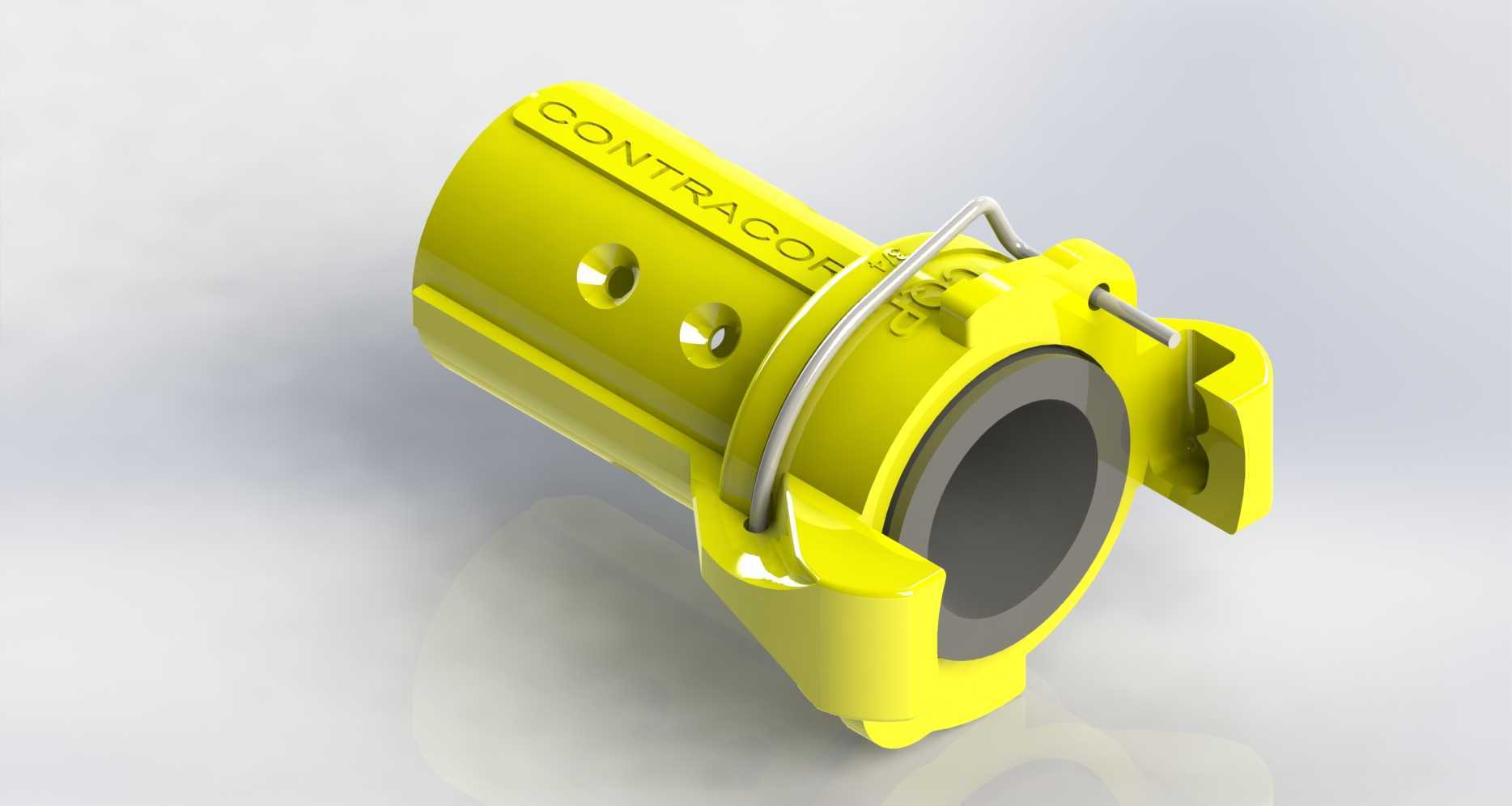

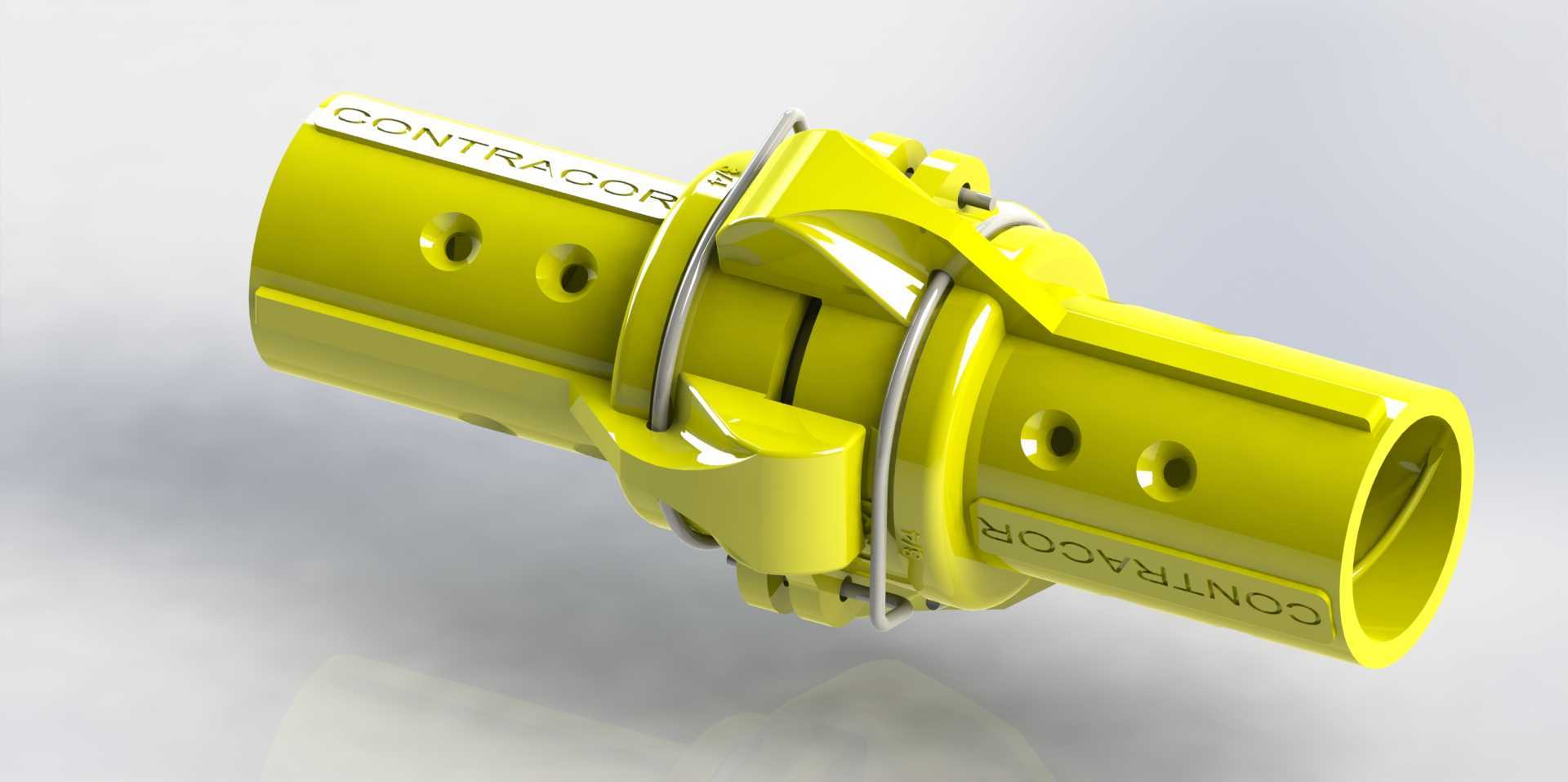

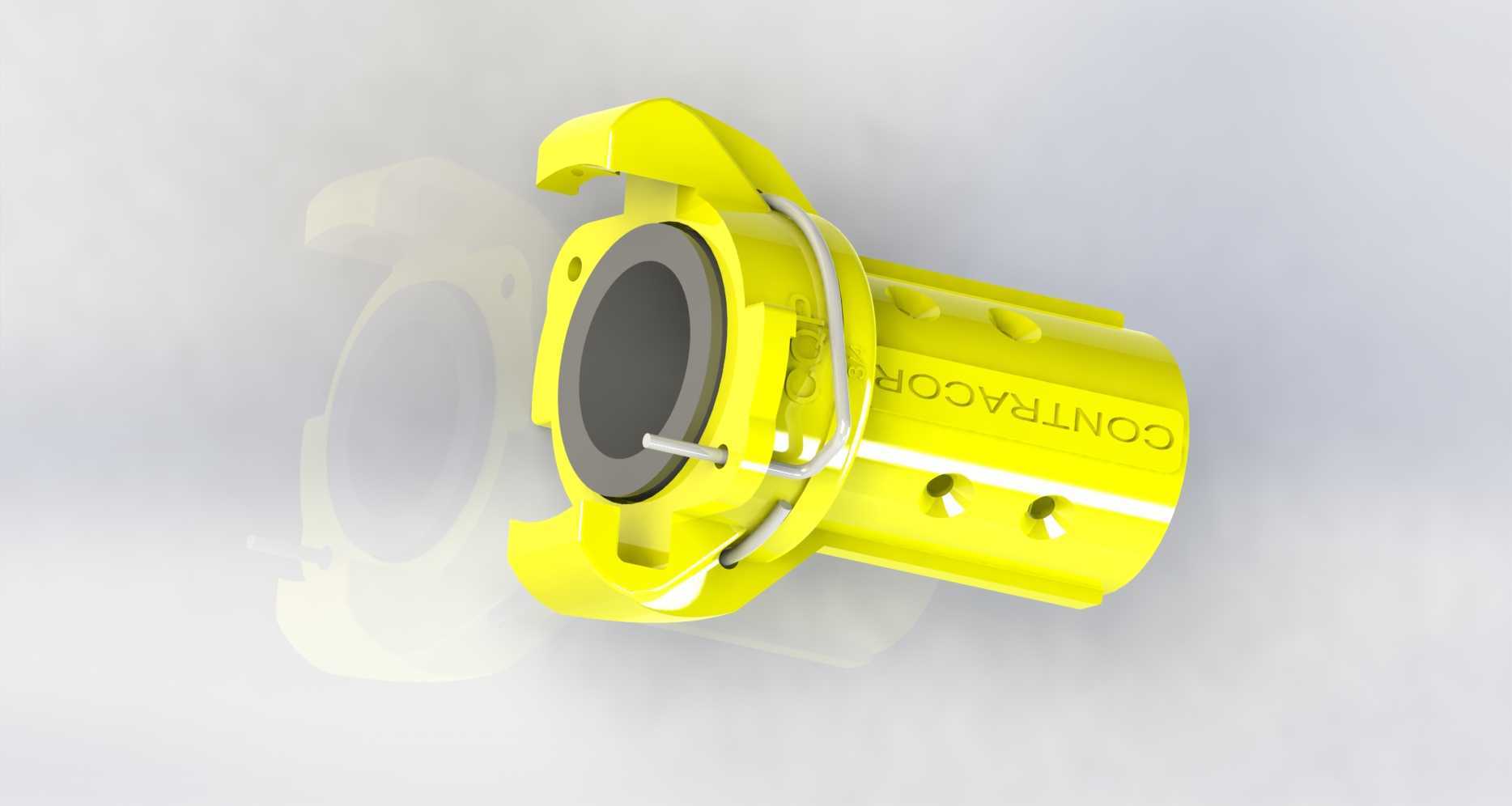

　　该接头主要应用在压送式喷砂作业的管路系统中，作为两段喷砂软管的快装连接部件使用，适配3/4英寸通径的磨料输送管路，常见于船舶除锈、钢结构表面预处理、铸件清砂等喷砂作业场景，这类场景下管路需要频繁拆装移位，同时要承受压缩空气裹挟硬质磨料的高速冲刷，常规螺纹接头拆装效率低，且密封面容易被磨料磨损导致泄漏，这类卡扣式快接结构就是针对这类工况开发的。从结构设计来看，整体采用对称式卡扣锁紧结构，接头两端分别插入对接的软管内部，外侧的卡箍瓣通过周向分布的卡扣结构实现轴向锁紧，内置的密封件在卡箍锁紧时被压紧，实现管路的气密封，避免带压空气和磨料从连接位置泄漏。

　　接头主体的通径做了等径过渡设计，没有突兀的缩径或者台阶，能够减少磨料在接头位置的紊流，降低磨料对接头内壁的冲刷磨损，延长接头的使用寿命。接头外壁的凸耳结构是锁紧受力的核心位置，设计时做了加厚处理，同时做了圆弧过渡避免应力集中，能够承受管路带压时的轴向脱开力，即使在0.8MPa的常用喷砂工作压力下，也不会出现卡扣脱开的情况。两端的软管插入段设计了多道环形凹槽，当软管套入后，通过外置喉箍锁紧时，软管内壁会嵌入凹槽内，增大软管和接头之间的摩擦力，避免软管在压力作用下从接头上滑脱。

　　接头外侧的锁紧卡扣采用扳把式结构，不需要额外工具，手动扳动卡扣即可完成锁紧和解锁操作，单人即可在十几秒内完成管路的对接或者拆卸，相比传统的法兰连接或者螺纹连接，拆装效率提升数倍，尤其适合需要频繁移动喷砂设备、调整管路长度的户外作业场景。从安装边界来看，接头整体外径比对接软管的外径大30%左右，锁紧后卡扣的外伸尺寸控制在合理范围，不会因为突出过多导致管路在拖拽时被障碍物勾挂，接头的总长度控制在通径的3倍左右，不会过多占用管路的布置空间，在狭窄的作业空间内也能顺利安装。接头表面做了醒目的黄色涂装，一方面是在作业现场更容易识别管路连接位置，避免人员误碰，另一方面涂层本身也具备一定的耐磨和防锈能力，适应喷砂车间多粉尘、高湿度的恶劣环境。

　　内壁的材质选用耐磨合金钢，能够长期承受石英砂、钢丸等硬质磨料的高速冲刷，相比普通碳钢接头，耐磨寿命提升3倍以上，减少了管路连接位置的易损件更换频率。在建模过程中，需要重点关注卡扣和接头本体的配合间隙，间隙过大会导致锁紧后密封不严，间隙过小则会出现卡扣扳动困难甚至无法装配的问题；密封槽的尺寸公差需要严格控制，保证密封件压缩量在合理范围，压缩量过大容易导致密封件过早老化失效，压缩量不足则会出现泄漏。另外，接头上的多个通孔是用于安装保险销的结构，当卡扣锁紧后，插入保险销可以避免作业过程中因为振动导致卡扣意外松脱，这一细节结构在建模时不能遗漏，是保障作业安全的重要设计。这类接头在实际使用中，需要注意对接的软管内径要和接头插入段的外径匹配，公差控制在±0.5mm以内，否则会出现软管套装困难或者锁紧后密封不良的问题；定期检查卡扣的磨损情况，当卡扣的锁紧面磨损量超过1mm时，需要及时更换，避免锁紧力不足导致接头脱开引发安全事故。
