水族箱压缩机

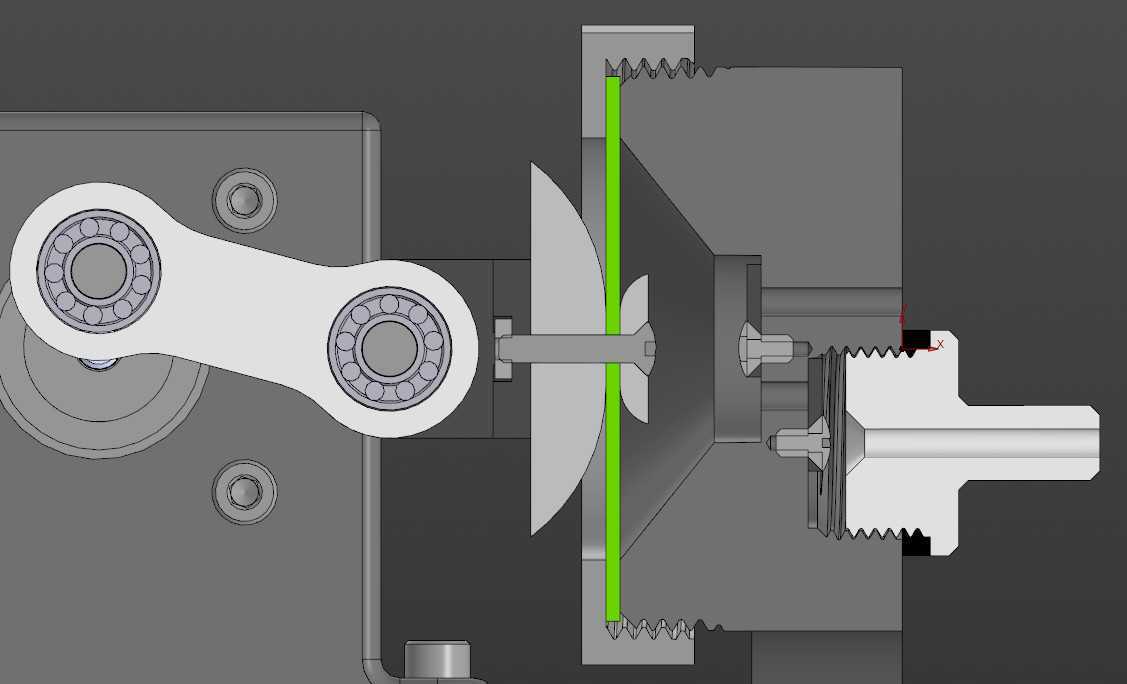

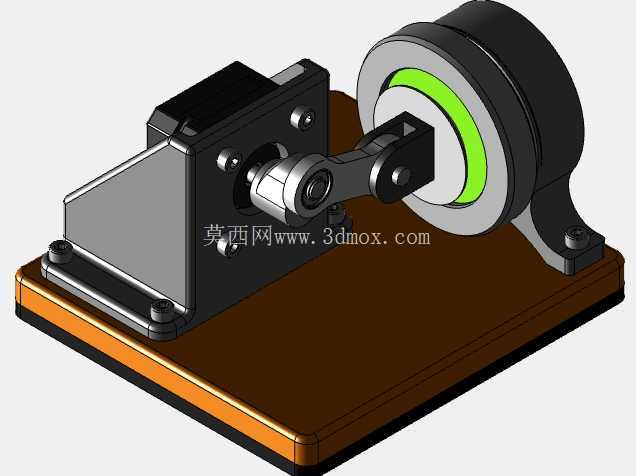

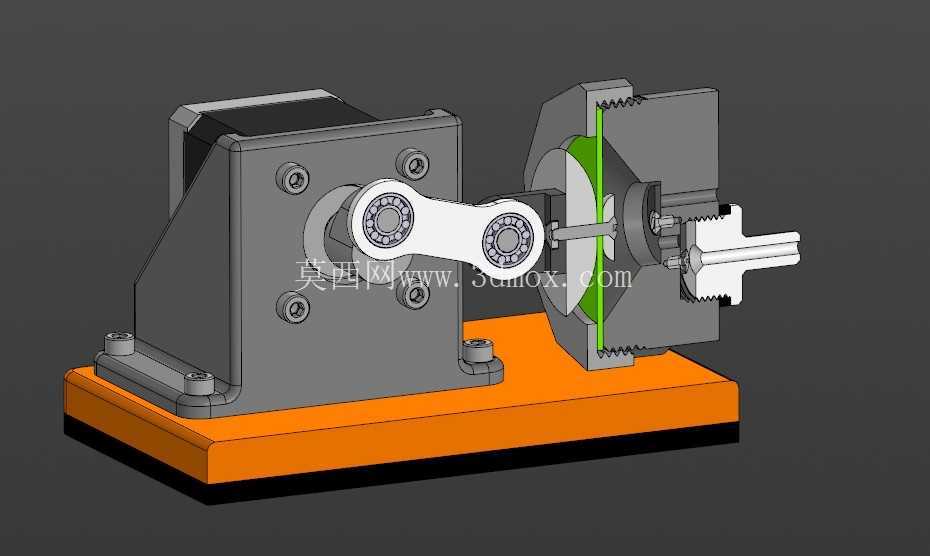

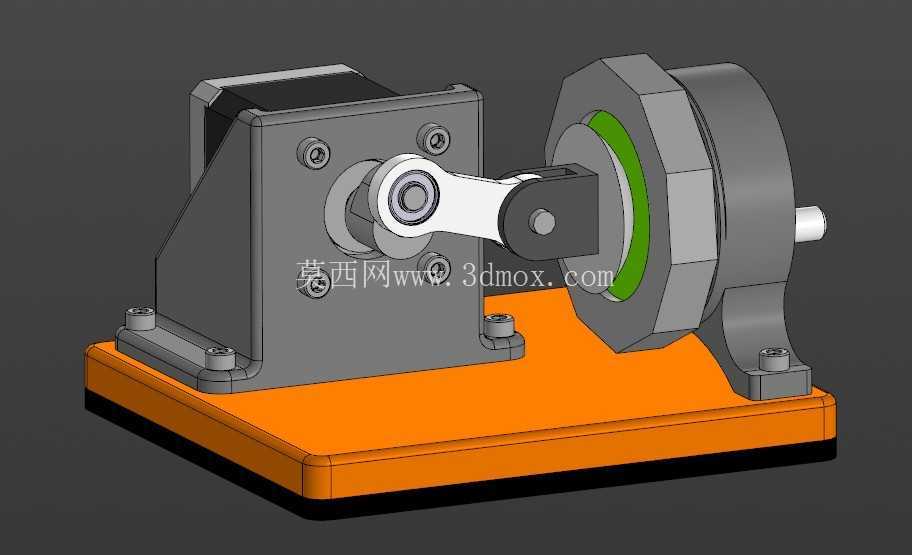

水族箱压缩机。我的一位老客户发来了这页来自《青年技师——巧手匠人》杂志1987年1月6日刊的资料，并委托我开发并打印一个类似的压缩机。我觉得这并非不可能。图纸和说明都非常详细。这就是我对这个项目的设想。现在步进电机应用广泛，虽然速度不快，但扭矩输出非常大。我决定也在这里应用它。我对传递到隔膜的扭矩杆稍作修改，将其设计成带有683轴承的连杆。根据我的计划，隔膜应采用2毫米厚的弹性硅胶板制成。隔膜的振幅为16毫米。剖面图展示了压缩机的装置。需要打印出来并进行测试。现在我还想制作一个带标准接头平台的立式压缩机。想第一时间了解我的所有进展，请订阅我的 Telegram 频道：https://t.me/Baturin_3D
