DIY款换弹式便携雾化烟结构设计

这款DIY结构的换弹式雾化烟具，在日常随身使用场景下做了大量贴合实际握持习惯的结构优化，区别于市面常规一体成型的量产烟具，拆分式的结构设计给使用者预留了足够的自主调整空间，不管是雾化芯的更换适配，还是烟弹容量的灵活调整，都能通过拆分上下两部分主体结构完成操作。从实际使用场景来看，这类烟具主要面向日常有替烟需求的用户，日常放置于口袋、随身小包内都不会占用过多空间，方中带圆的主体轮廓做了大圆角过渡处理，握持时贴合手掌虎口位置的曲线，长时间持握不会硌手，也不会因为轮廓过于方正在口袋内剐蹭衣物面料。

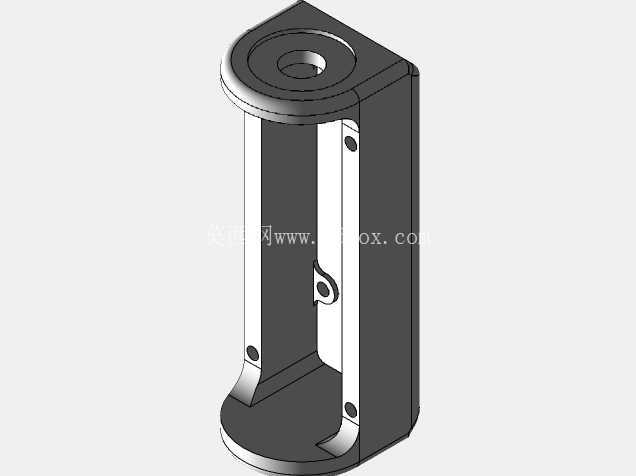

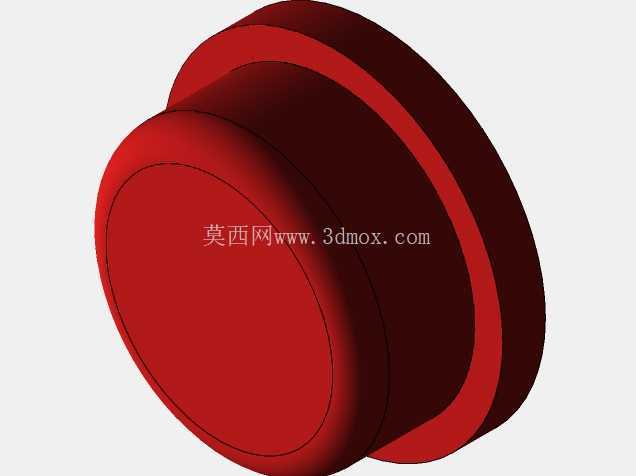

结构设计上，下半部分的主体仓采用等壁厚的壳体设计，内部预留的电池仓空间可以适配常规尺寸的圆柱锂电，仓壁厚度控制在1.2mm，既保证了壳体跌落时的结构强度，不会因为日常磕碰出现壳体开裂的问题，也不会因为壁厚过大挤占内部元器件的安装空间，电池仓与顶部雾化仓的衔接位置做了一圈定位止口，装配时可以直接通过止口定位，不需要额外做对位调整，止口位置预留的0.1mm装配间隙刚好可以容纳密封胶圈，避免烟油渗漏到下方电池仓内腐蚀电路。顶部的雾化仓采用阶梯式结构设计，最上方的吸嘴位置做了收窄处理，外径控制在14mm，贴合唇部接触的弧度，吸嘴与雾化仓主体的衔接位置做了一圈凸起的限位环，安装防尘帽时可以直接卡入限位环位置，不会因为日常晃动出现防尘帽脱落的问题。

从安装边界来看，整个烟具的总高度控制在88mm，主体截面的最大宽度为28mm，厚度为18mm，属于单手握持完全可以覆盖的尺寸范围，内部电路安装位预留了2mm的走线空间，咪头、充电接口的安装位置都做了对应的定位卡槽，装配时不需要额外打胶固定，直接卡入卡槽即可完成定位，充电接口位置在壳体底部做了下沉式设计，接口端面比壳体外表面低0.3mm，日常放置时不会直接摩擦接口表面，避免接口因为长期磨损出现接触不良的问题。烟弹与主机的连接采用磁吸式结构，主机顶部对应烟弹电极的位置预留了两个磁铁安装槽，磁铁安装后端面与主机顶面齐平，烟弹底部对应位置安装同规格的磁铁，对位吸附后即可完成电路连通，不需要额外设置卡扣结构，更换烟弹时直接拔出即可，操作门槛极低。

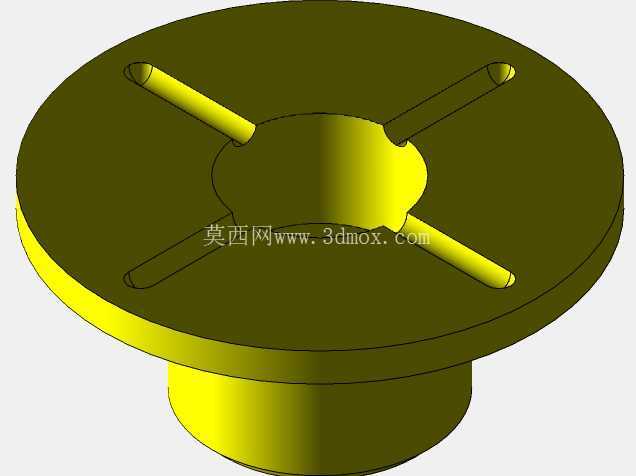

设计过程中针对DIY用户的调整需求，所有结构件都采用常规的通用尺寸设计，不管是3D打印自制替换件，还是采购市售的通用配件进行组装，都不需要对结构做二次修改，壳体的拆分位置选在主体总高度三分之二处，拆分后下半部分的电池仓完全敞开，更换电池、调整电路都有足够的操作空间，不会因为内部空间狭窄导致装配困难。雾化仓内部的储油仓容量控制在2ml，仓壁做了透明视窗的预留位，使用者可以直接观察剩余烟油量，提前做好补充准备，避免烟油耗尽导致雾化芯干烧损坏。气道设计上采用直通式气道，从雾化芯位置直通顶部吸嘴，气道内壁做了抛光处理，减少冷凝液在气道壁的附着，气道底部做了冷凝液回流槽，积累的冷凝液可以顺着回流槽流回雾化芯位置被二次雾化，不会出现吸嘴漏液的问题。

考虑到日常使用中的跌落场景，所有边角位置都做了R2以上的圆角处理，壳体的棱角位置不会因为跌落出现应力集中导致开裂，顶部吸嘴位置的壁厚做了局部加厚，即使跌落时吸嘴先接触地面，也不会出现吸嘴断裂的问题。整体结构没有采用复杂的异形曲面，所有结构特征都可以通过常规的三轴加工或者3D打印完成制作，DIY用户不需要复杂的加工设备就可以完成整套结构的制作，各个零件之间的装配公差控制在0.15mm以内，既保证装配时的顺畅度，也不会因为间隙过大出现零件晃动的问题。
