DIN934标准系列六角螺母三维模型

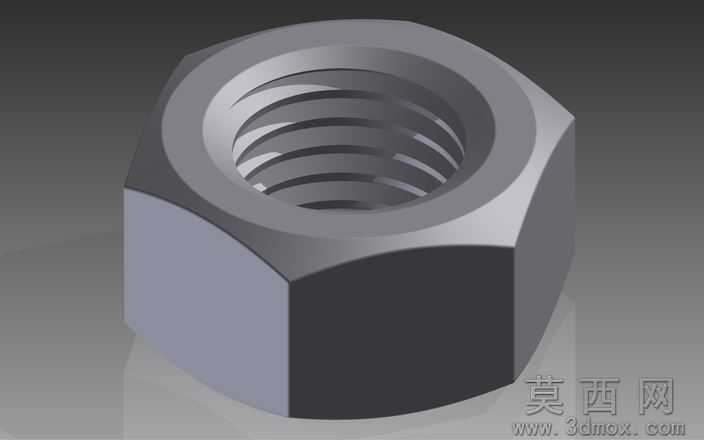

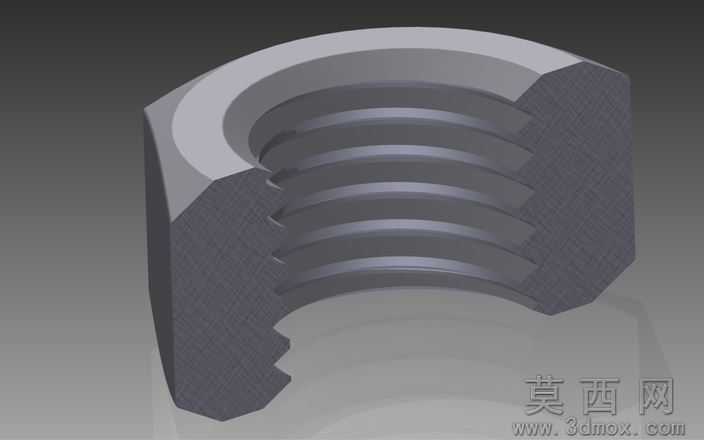

本模型为符合DIN934标准的全系列粗牙六角螺母，建模过程严格遵循ISO4032尺寸规范，首先梳理全规格尺寸参数体系，覆盖M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M33、M36、M39、M42、M45、M48、M52、M56、M60、M64共23种常用公称直径规格，建模时先绘制单个螺母的六角外形轮廓，通过拉伸生成六角基体，再依据对应规格的螺纹参数绘制螺旋线，扫描切除生成标准粗牙内螺纹结构，对螺母端面倒角、螺纹收尾等细节做精细化处理，完成单个规格建模后通过参数化驱动快速生成全系列模型，保证各规格尺寸的一致性与准确性。

渲染阶段采用金属碳钢材质，调整材质的粗糙度、金属度参数模拟真实五金件的哑光金属质感，添加柔和的环境光与定向光源，突出六角棱边的轮廓与内螺纹的结构细节，渲染图按规格从小到大呈对角线排布，直观展示全系列螺母的尺寸梯度变化，清晰呈现不同规格的外形比例差异。

结构上，DIN934六角螺母为标准六角外形搭配内螺纹结构，通过与对应规格的外螺纹螺栓配合，依靠螺纹副的咬合摩擦力实现零部件的紧固连接，六角外形适配标准扳手的夹持尺寸，可提供足够的拧紧力矩承载能力，粗牙螺纹具备较好的连接强度与装拆便利性，适用于多数常规紧固场景。

模型兼容Autodesk Inventor2011及以上版本，同时提供STEP、IGES通用中间格式，可导入SolidWorks、UG、Pro/E等主流三维CAD软件进行编辑与装配，附带STL格式文件支持3D打印验证，满足不同软件平台的使用需求。

本模型可作为机械设计课程中标准件选型、紧固件装配教学的演示素材，帮助学习者理解标准螺母的尺寸规范与装配原理，也可用于紧固件相关的产品研发环节，直接调用至装配体中完成整机的虚拟装配、干涉检查与工程图生成，减少标准件重复建模的工作量，提升机械设计的工作效率，同时也可作为五金件产品展示、三维模型素材库的组成内容使用。
