宝可梦樱桃萌系卡通形象手办结构设计

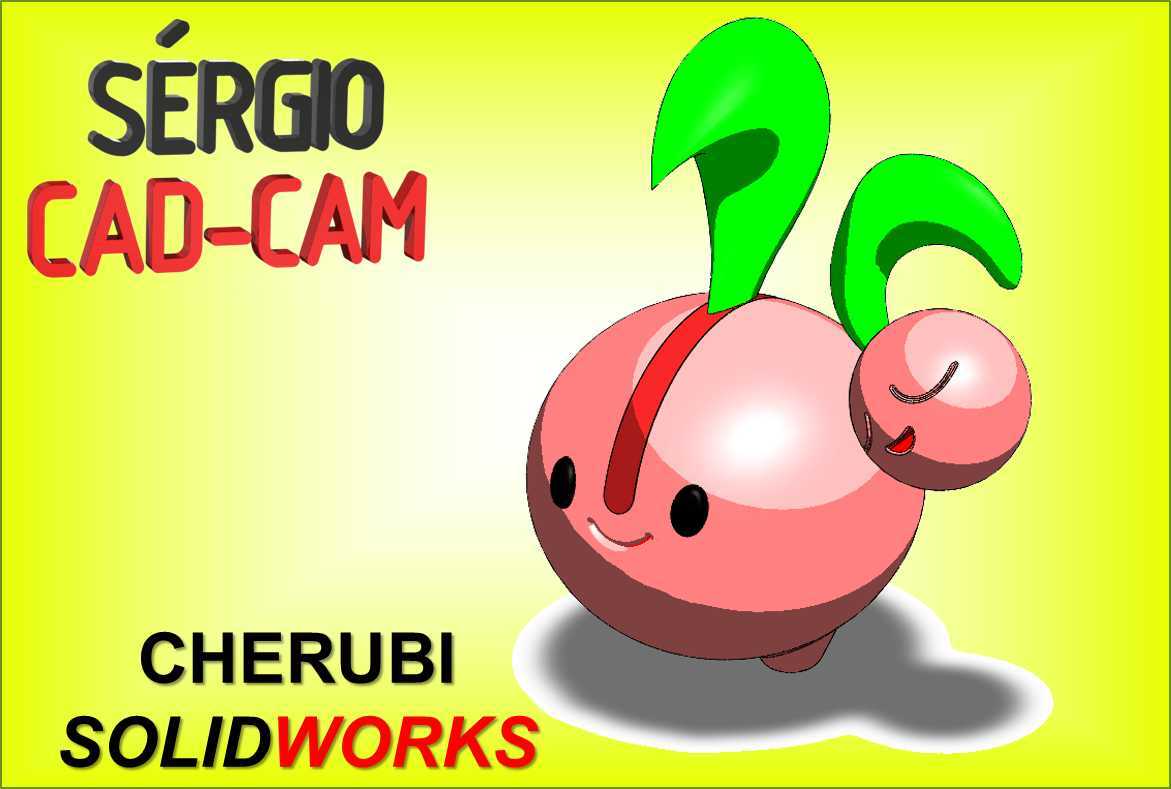

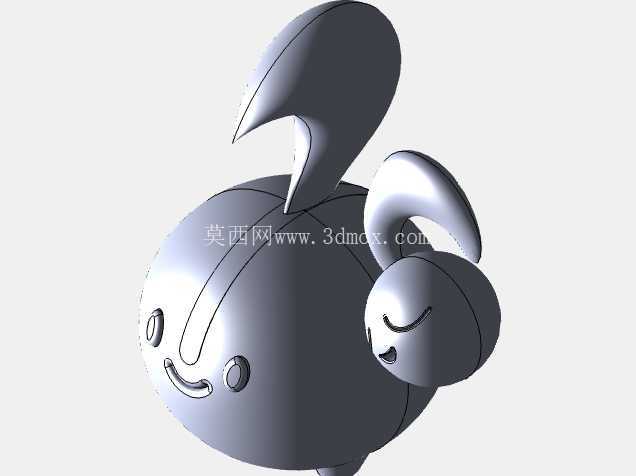

　　主躯干正面预留了两个嵌入式的圆形眼部安装位，眼部采用下沉0.8mm的凹槽设计，后续可通过滴胶、移印或者嵌入独立零件的方式实现黑色瞳孔的效果，无需额外做分件就能保证眼部的立体感，同时凹槽结构也能避免印刷图案在长期摩擦后出现脱落的问题。主躯干正面中部设置了一条宽2mm的纵向凸起棱线，从顶部叶片连接处一直延伸到躯干下部，还原角色的头部中线特征，棱线两侧做了渐变式的曲面过渡，不会出现突兀的棱角，保证整体圆润的手感。侧部小球上设置了闭合状态的眼部造型与微笑嘴部造型，通过浅浮雕的方式实现，浮雕深度控制在0.5mm，既保证造型辨识度，也不会因为凸起过高在搬运过程中出现磕碰掉漆的问题。底部设置了三个均匀分布的小型柱状支撑脚，每个支撑脚的接地端做了R1的圆角处理，三个支撑点形成稳定的三角支撑结构，保证摆件放置在平面上时不会出现晃动，支撑脚的高度控制在3mm，既不会因为过高显得整体比例失调，也能给底部预留足够的空间，方便后续如果需要加装发光组件时布置走线与电池仓。本次设计的卡通形象手办，主体采用圆润的类球体主躯干结构，搭配侧部附生的小型球状体，还原宝可梦樱桃种的双果共生视觉特征，主躯干顶部延伸出两片形态差异化的叶状凸起，一片为直立上扬的长弧面结构，一片为向内卷曲的短弧面结构，通过曲面曲率的差异区分两片叶片的动态感，避免对称结构带来的呆板视觉效果。主躯干与侧部小球的连接位置做了R3的圆角过渡处理，既保证外观的流畅性，也能在后续实体打印或者注塑开模时减少应力集中点，降低连接处断裂的风险。

　　从结构设计的应用场景来看，这类卡通手办模型主要面向桌面摆件、潮玩收藏、3D打印定制、IP周边衍生开发几个方向，在设计过程中需要兼顾不同生产工艺的适配性：如果面向FDM3D打印场景，整体结构的最小壁厚设置为2mm，所有悬空位置的倾斜角度都大于45度，打印时无需添加额外支撑就能完成成型，减少后期支撑拆除的打磨工作量；如果面向光固化3D打印场景，叶片位置的最薄处控制在1.2mm，既保证叶片的轻薄视觉效果，也不会因为太薄导致打印完成后出现弯折变形；如果面向后续的注塑量产场景，所有的拔模角度设置为1.5度，没有倒扣结构，分模线设置在躯干最大直径处，后续开模时可以直接采用上下两半模的结构，无需额外做滑块抽芯结构，能有效降低模具开发成本。

　　在外形尺寸的边界控制上，整体高度控制在120mm，最大宽度控制在100mm，前后深度控制在90mm，这个尺寸区间既符合常规桌面摆件的摆放尺寸要求，不会占用过多桌面空间，也能保证各个细节特征有足够的尺寸来呈现，不会因为尺寸过小导致眼部、嘴部这些细节模糊。在曲面建模的过程中，所有的曲面都做了G2连续处理，相邻曲面之间没有明显的接痕，不管是后续做渲染出图还是实际加工生产，表面都能呈现出光滑的质感，不会出现多边形棱角。主躯干与侧部小球的比例控制在3:1，既突出主躯干的主体地位，也能让侧部小球作为附属特征不会过于抢眼，两片叶片的高度差控制在25mm，通过高低错落的布局增强整体的动态感，避免静态摆件的生硬感。

　　表面没有设置额外的卡扣或者拼接结构，整体可以作为一体件打印成型，也可以根据后续的上色需求拆分为主体、叶片、侧球三个独立分件，拆分位置都设置在视觉不明显的阴影区域，拼接缝不会影响整体的外观效果。针对手办类产品常见的落地放置需求，底部支撑脚的平面度公差控制在0.1mm以内，保证放置在光滑的玻璃或者木质桌面上时不会出现翘边晃动的问题，支撑脚的端面做了细微的磨砂纹理预留，后续可以粘贴防滑胶垫，进一步提升放置的稳定性，避免被误碰滑落。
