长输管线用多节组合式管道清管装置

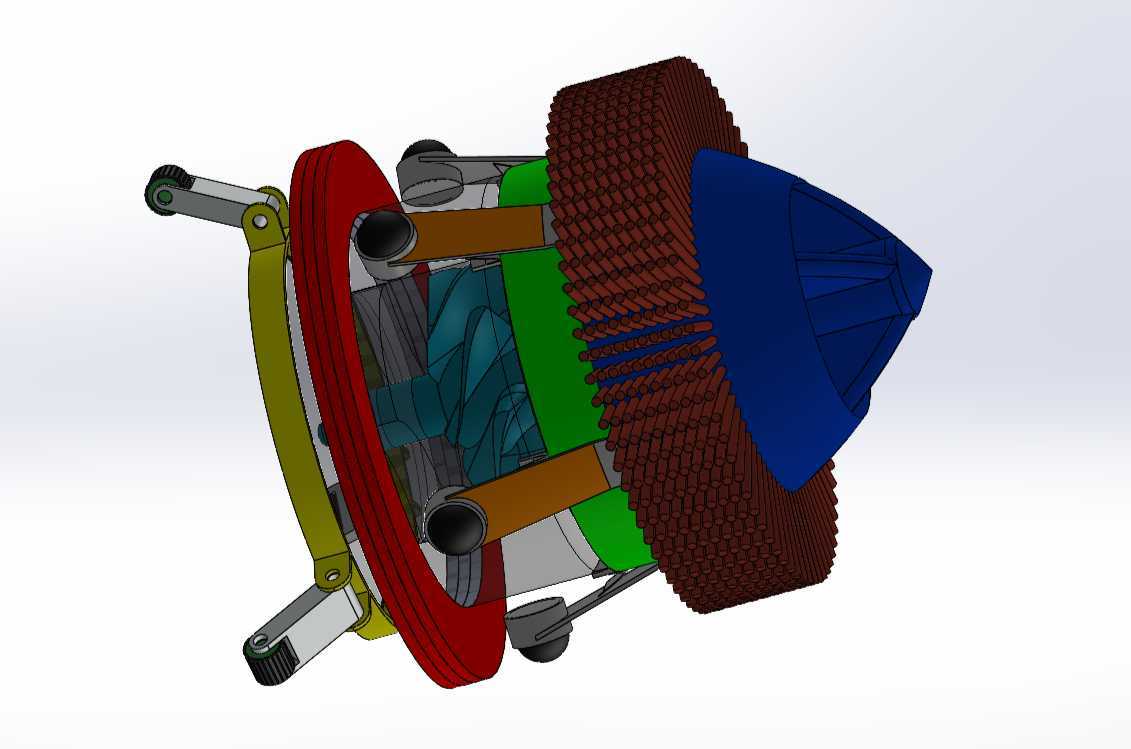

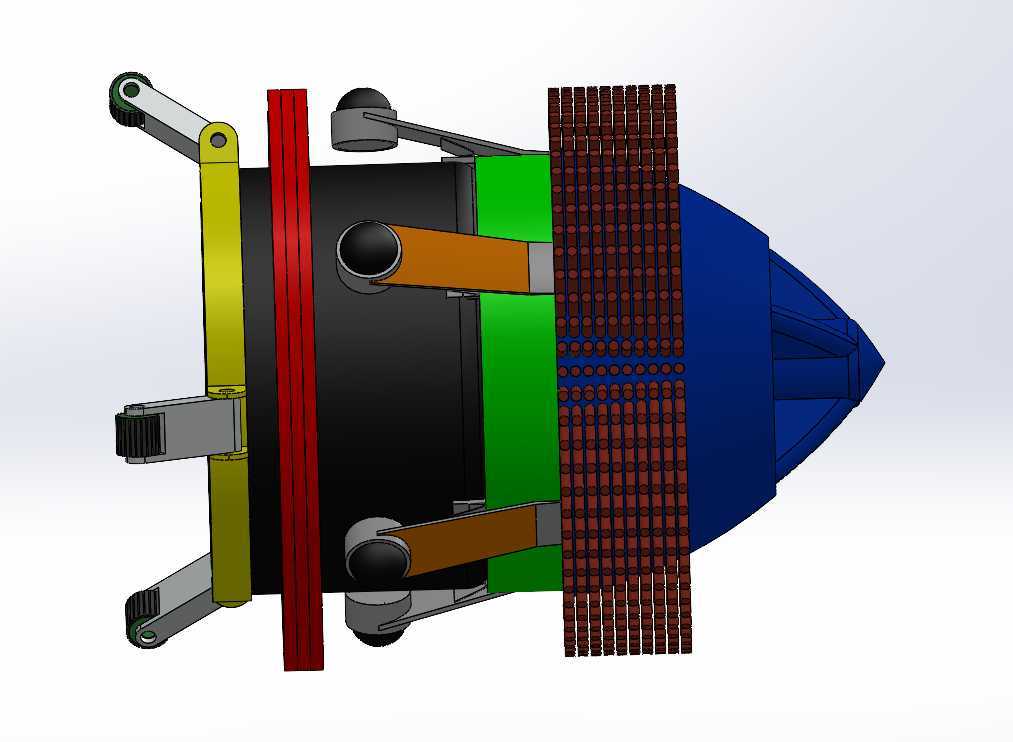

　　在油气长输管线、市政给排水干线、工业工艺输送管道的运维作业中，清管是保障输送效率、降低管线腐蚀风险、排查管线内部缺陷的核心工序，这款清管装置的结构设计完全围绕长距离管线通球作业的实际工况展开，适配常规钢制输送管道的通径需求，可顺利通过曲率半径不小于1.5倍管径的标准弯头，不会出现卡堵、密封失效等现场常见问题。从结构布局来看，装置头部采用锥形导流结构，可在管内介质压差作用下自动对中，减少行进过程中的偏磨，同时锥形头部能推开管内堆积的块状杂物，避免杂物在装置前端堆积造成行进阻力过大；紧邻头部的是多组交错排列的钢刷清洁模块，刷丝采用高弹性耐磨合金材质，呈矩阵式排布，可紧密贴合管道内壁，刮除附着在管壁上的结蜡、锈层、沉积杂质，刷组采用浮动安装结构，可根据管壁实际磨损量自动调整伸缩量，保证整个圆周方向的清洁力均匀，不会出现局部清洁盲区。

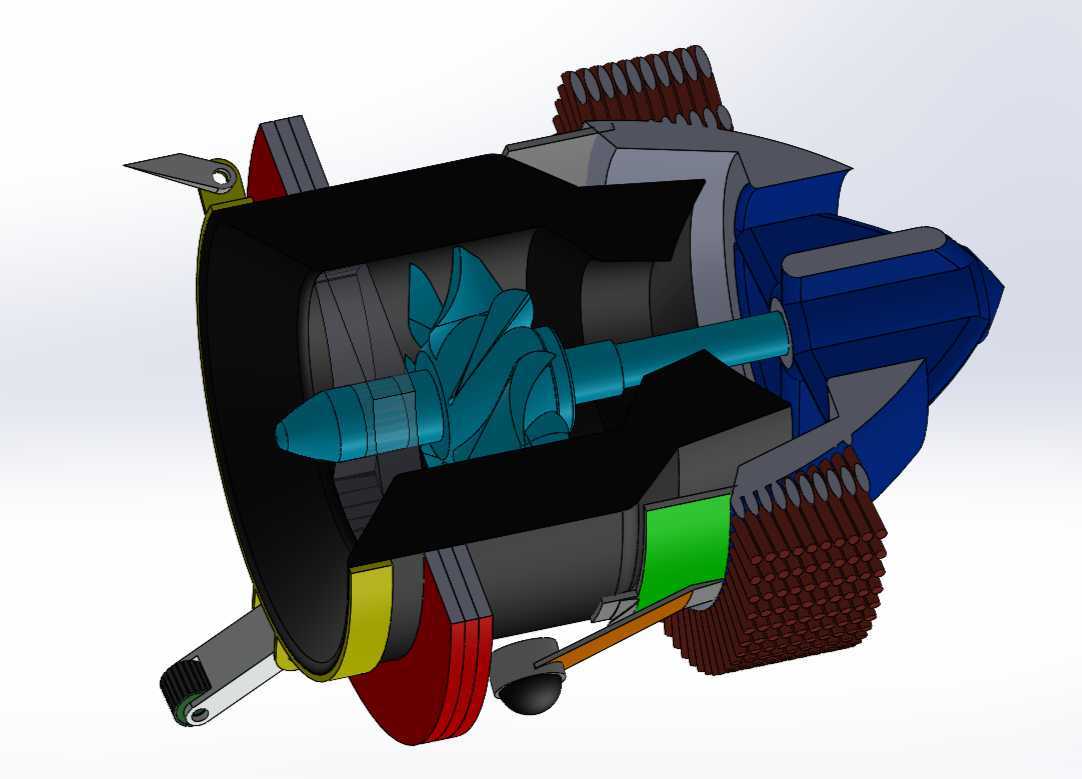

　　装置中段设置了两组对称分布的支撑导向轮组，轮架采用铰接式连接，内置预紧弹簧，可始终保持滚轮与管壁的接触压力，既起到周向支撑对中的作用，避免装置在管内倾斜卡滞，又能将滑动摩擦转换为滚动摩擦，大幅降低清管作业的行进阻力，滚轮采用耐磨聚氨酯材质，硬度适配常规钢制管道，不会刮伤管道内防腐层；支撑轮组之间设置了两道密封皮碗，皮碗采用耐油耐老化的橡胶材质，唇边与管壁过盈配合，可在装置前后形成稳定的压差，为装置行进提供足够的驱动力，同时可将刮落的杂质聚拢在装置前端，随装置一同推送至管线收球端，避免杂质残留造成二次污染。

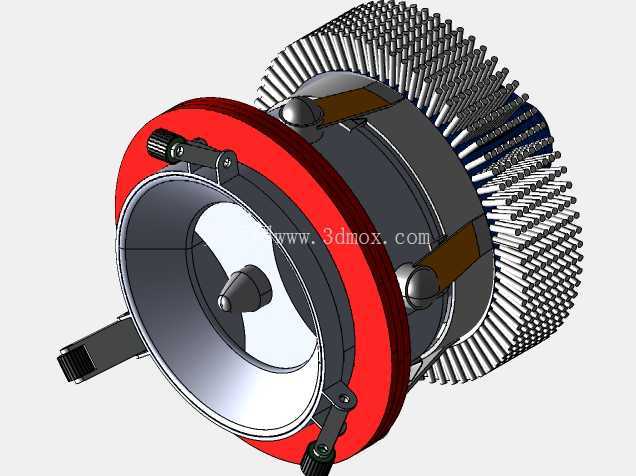

　　装置尾部设置了刚性防撞环，可在收球过程中缓冲与收球筒内壁的撞击，避免结构变形损坏，同时尾部预留了信号发射源安装位，可配套管线定位设备，实时追踪清管装置在管线内的位置，及时预判卡堵风险。从安装边界来看，装置整体外径比适配管道内径小4-6mm，各活动部件的伸缩行程覆盖管道内径的±5%公差范围，可适配存在一定椭圆度、局部磨损的在役管线，整体长度控制在3倍管径范围内，保证过弯能力；各模块之间采用螺栓快拆连接，可根据不同管线的清洁需求更换不同硬度的钢刷、不同厚度的密封皮碗，无需整体更换装置，降低运维成本。

　　在实际作业场景中，该装置可完成管线投产前的施工杂物清理、运营期的定期清蜡除垢、管线内检测前的管壁预处理、不同介质输送前的管线吹扫等多种作业，相比传统的单皮碗清管器，清洁效率提升40%以上，过弯能力更强，卡堵风险更低，可适配原油、成品油、天然气、市政输水等多种介质的输送管线作业需求。设计过程中充分考虑了管内作业的受力特性，所有铰接部位均做了防脱限位处理，避免在管内行进过程中部件脱落造成管线堵塞，所有外露金属部件均做了防腐处理，可适应管内潮湿、含腐蚀介质的复杂环境，滚轮、皮碗、钢刷等易损件均采用标准化接口设计，现场更换无需专用工具，可大幅缩短作业准备时间。
