手动杠杆式一体化切片作业工装结构

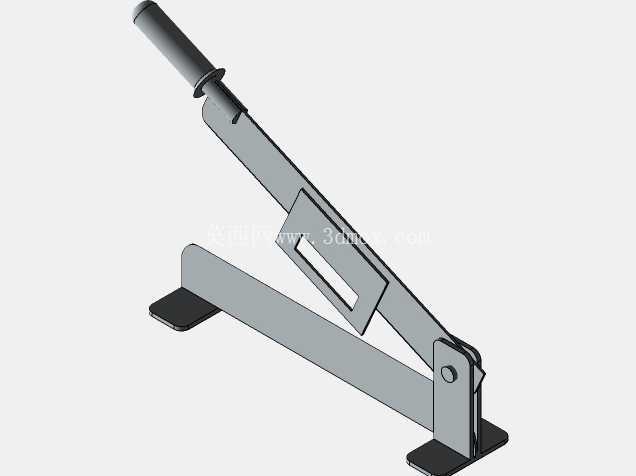

这款手动杠杆式切片工装，最初的设计出发点是面向小型食品加工门店、家庭作坊类的脆性食材裁切场景，区别于大型电动切片设备的高成本、占地大的问题，这款结构完全依靠人力杠杆实现裁切动作，不需要外接电源，适配没有固定供电条件的流动摊位、户外临时加工点使用。从结构布局来看，整体采用单臂杠杆的力放大设计，握持端的力臂长度是裁切端力臂的3.2倍，操作人员只需要施加150N左右的下压力，就可以在裁切刃口处获得接近500N的裁切力，足够应对硬度在邵氏A60-邵氏D30区间的食材，比如烘干的果蔬脆片原料、熟制肉制品、根茎类农产品等，裁切过程中不需要额外施加冲击力，依靠静压力就可以完成断面裁切，避免食材受冲击出现碎裂、掉渣的问题，提升成品的完整率。

从安装边界来看，设备底部设置了两个L型的支撑脚垫，脚垫的接触平面做了防滑纹理处理，不需要额外的螺栓固定，直接放置在平整的木质、不锈钢操作台上就可以稳定作业，整体设备的最大外轮廓尺寸在展开握持手柄时为长420mm、宽120mm、高180mm，收纳状态下手柄可以贴合底座放置，收纳后的高度仅为75mm，方便在操作间隙塞入操作台下方的储物空间存放，不会占用过多的台面作业面积。结构中间的导向滑块是整个设备的核心定位部件，滑块和杠杆臂之间采用间隙配合，配合间隙控制在0.1mm-0.15mm之间，既保证杠杆臂下压过程中不会出现卡滞，也可以避免刃口端出现横向偏移，保证裁切断面的垂直度误差控制在0.2mm以内，切出的片材厚度均匀度偏差不超过0.3mm。

设计过程中特意规避了复杂的传动结构，整个设备的可动部件只有杠杆臂、转轴、滑块三个部分，没有弹簧、齿轮等易损耗的小零件，日常使用过程中只需要定期在转轴位置涂抹食品级润滑脂做维护，就可以实现长期无故障使用，即使出现刃口磨损的情况，也只需要松开刃口的固定螺丝，更换同规格的裁切刀片就可以继续作业，不需要整体更换设备，降低了使用方的维护成本。和常见的铡刀式切片工具相比，这款结构的裁切力作用方向始终垂直于操作台平面，操作人员的手部施力方向是竖直向下，符合人体工学的施力习惯，长时间作业也不容易出现腕部疲劳，同时杠杆臂的握持端做了圆弧包胶处理，握持时的接触面积更大，不会出现硌手的问题。

在实际应用场景中，除了食品加工领域的食材裁切，这款结构也可以适配小型包装材料的裁切、薄型橡塑片材的取样裁切等场景，只需要根据裁切材料的硬度更换对应材质的刃口，就可以实现不同材料的裁切需求，不需要改动整体的杠杆结构。结构的底座部分做了加厚处理，底座的板材厚度为3mm，采用冷轧钢板折弯成型，自身重量接近1.2kg，作业过程中不会因为杠杆下压的反作用力出现设备翘起的问题，不需要额外用手扶住底座，单人就可以完成上料、裁切、取料的全流程操作。刃口的下方设置了可拆卸的承料托板，托板表面做了光滑的喷塑处理，裁切完成的片材会直接落在托板上，不会直接接触操作台表面，避免食材被台面上的杂物污染，托板可以单独拆下清洗，满足食品加工场景的卫生清洁要求。

从建模的结构合理性来看，整个装配体的零件之间没有出现干涉问题，转轴位置的转动自由度完全释放，滑块的滑动行程和杠杆臂的下压行程做了匹配，当杠杆臂下压到最低位置时，刃口刚好接触到承料托板的表面，不会出现刃口撞到底座导致崩刃的问题，同时手柄的上抬极限位置做了限位结构，避免杠杆臂上抬角度过大导致滑块从导向槽中脱出，提升了设备使用的安全性。整个设备的外露棱角位置都做了R2以上的圆角处理，没有尖锐的毛刺棱角，避免操作人员在取放设备、作业过程中被划伤，符合手动作业工具的安全设计要求。
