宝可梦土龙弟弟铰接式卡通形象三维结构

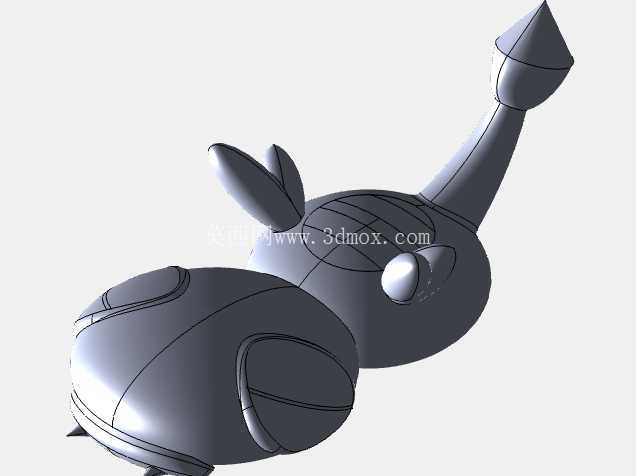

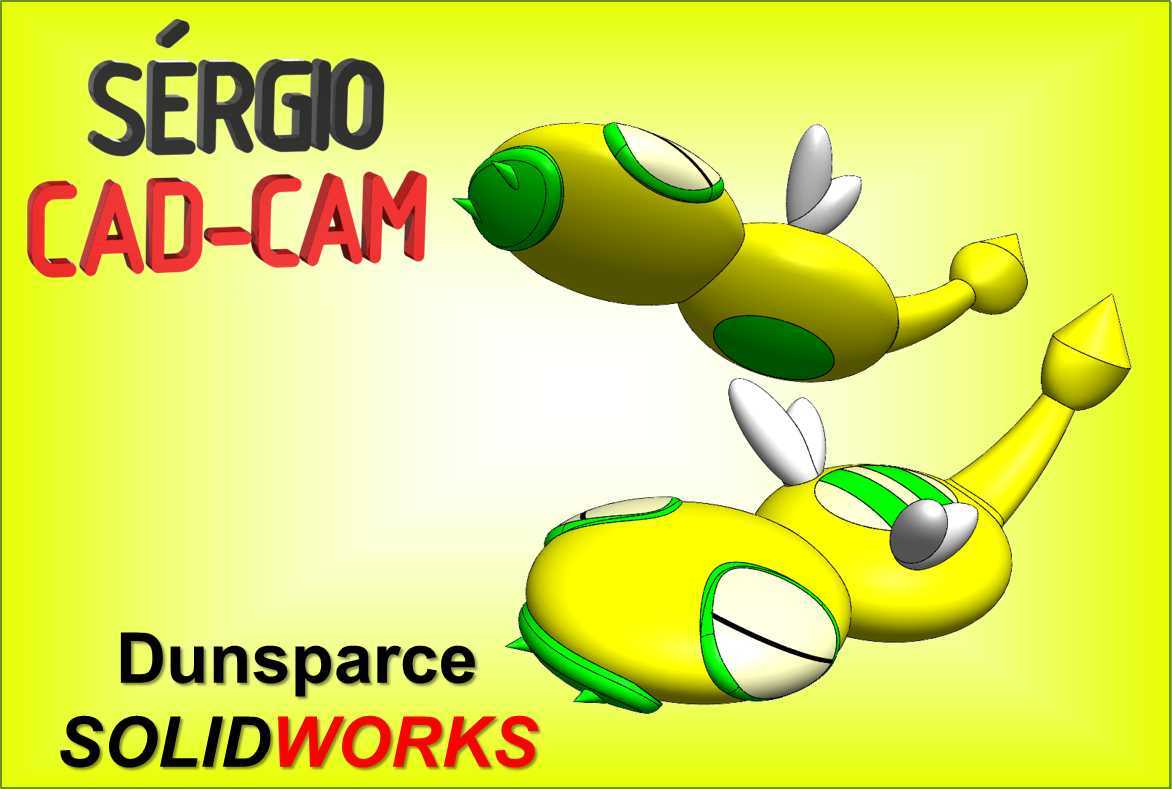

　　这款铰接式卡通形象结构，最初的设计出发点是为桌面文创摆件、IP周边手办的结构验证提供可动参考，区别于常规静态卡通模型，其核心设计围绕多段铰接的可动逻辑展开，能实现躯体的多姿态弯曲调整，适配不同展示场景的摆放需求。从结构拆分来看，整体分为头部、中段躯体、尾段三个主要铰接单元，头部单元集成了吻部凸起、眼部装饰、侧翼小翼三个独立特征结构，吻部的圆弧凸起做了R3的圆角过渡，避免摆件使用过程中的锐边磕碰风险，眼部采用分层嵌套结构，外层的绿色装饰圈与主体黄色壳体做0.1mm的间隙配合，装配后可实现小范围的转动调整，模拟不同的眼神朝向，侧翼的小翼结构采用扁状椭球造型，根部做了减薄处理，与躯体连接位置设置了直径1.2mm的铰接销轴，可实现上下15度的摆动，不会出现干涉卡滞。中段躯体作为核心铰接载体，内部预留了直径2mm的铰接通道，可穿入软质铰接绳或者金属销轴，实现相邻躯体段的相对转动，单段躯体的转动角度控制在正负20度范围内，避免过度转动导致的结构脱节，躯体表面的绿色条纹装饰采用下沉0.2mm的凹槽设计，后续做表面喷涂或者移印工艺时，能精准定位装饰区域，不会出现图案偏移的问题。尾段结构做了渐缩式造型，末端的球形凸起直径为8mm，既可以作为整体摆放的尾部支撑点，也能在多段弯曲时保持整体重心的稳定，不会出现摆放倾倒的问题。

　　从安装边界来看，整体伸直状态下总长度为120mm，躯体最大直径为32mm，头部最大宽度为35mm，摆放时所需的最小平面空间为130mm*40mm，适配常规桌面展示架、手办收纳盒的内部尺寸，不需要额外预留过大的安装空间。在实际应用场景中，除了作为IP周边手办的结构原型，该铰接结构逻辑也可以复用在柔性管路演示教具、仿生机械爬虫的原理验证模型上，其分段铰接的间隙控制逻辑，能为小尺寸多段可动结构的设计提供参考，比如在设计微型管道检测机器人的躯体段时，就可以参考该模型的铰接间隙取值，将相邻段的转动间隙控制在0.15mm，既保证转动灵活性，又不会出现轴向窜动的问题。

　　设计过程中针对小尺寸结构的强度做了优化，所有铰接位置的壁厚均不小于1.5mm，避免3D打印或者注塑成型时出现填充不足、结构易断裂的问题，侧翼小翼的根部做了R1的加强圆角，能承受日常把玩时的常规摆动力度，不会出现根部断裂的情况。表面造型上完全贴合IP形象的识别特征，黄色主体与绿色装饰的分色位置做了清晰的分型面设计，后续开模生产时可以直接沿分型面拆分模具，不需要额外做复杂的抽芯结构，能有效降低生产制造成本。眼部的黑白分色区域同样做了分层台阶设计，移印时可以依托台阶定位，保证双眼的对称度误差控制在0.1mm以内，不会出现高低眼、图案偏移的品控问题。

　　在结构验证阶段，通过三维建模的干涉检查功能，模拟了所有铰接位置的极限转动角度，确认在最大弯曲状态下，相邻躯体段之间不会出现面与面的干涉，侧翼摆动时也不会与躯体表面发生剐蹭，整体可动范围完全满足日常把玩、多姿态摆放的需求。针对不同的成型工艺，该结构也做了对应的适配调整，如果采用光固化3D打印制作原型，可以直接打印整体铰接结构，不需要额外装配销轴，依靠打印材料本身的韧性即可实现铰接转动；如果采用注塑批量生产，只需要将铰接销轴拆分为独立零件，装配后即可实现相同的可动效果，不需要大幅修改主体结构。
