毛细管流体运动演示3D打印结构件

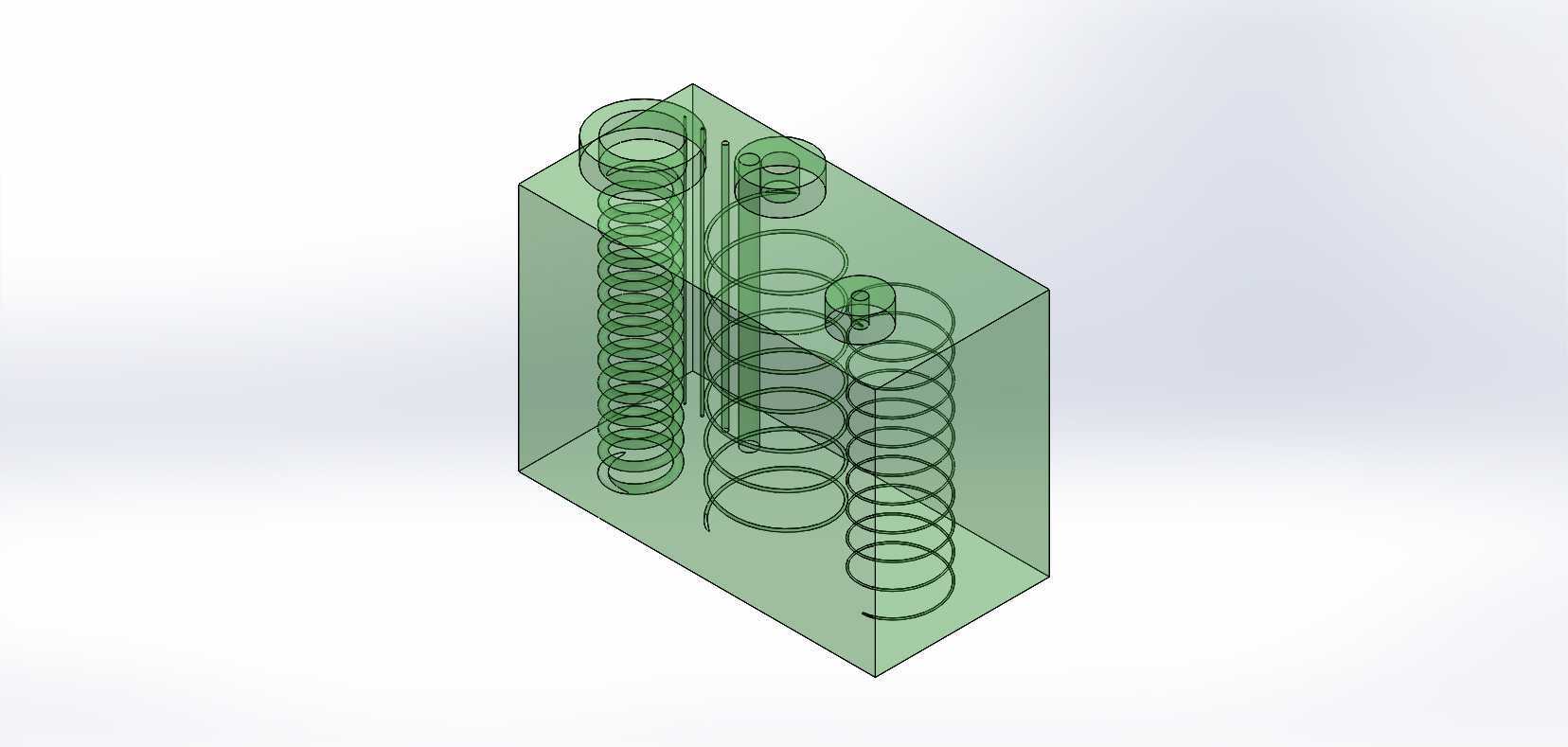

　　该结构件主要面向微流体原理演示、小型流体实验验证场景，适配ObjetConnex系列3D打印工艺制作，核心功能是直观呈现水在微小通道内的向上流动过程，可用于教学演示、微流体原理验证、毛细现象相关的基础实验展示环节。从设计思路来看，整体采用长方体透明基座作为承载主体，将多组不同螺旋曲率、不同通道内径的毛细流道集成在基座内部，不同流道的螺旋圈数、上升倾角做了差异化设计，能够同时对比不同通道参数下的毛细流动效果，避免单一通道实验的参数局限性。基座的外轮廓做了直角规整处理，所有边角预留0.2mm的打印圆角，避免光固化打印过程中出现边角翘曲、层间剥离的问题，整体外边界尺寸适配常规3D打印机的成型平台，无需额外拆分打印，一体成型即可完成制作。

　　内部流道的设计上，每一组螺旋流道的下端都设置了连通的进液腔，进液腔位于基座底部位置，能够直接接触液面，依靠毛细作用自动将液体吸入流道，无需额外配置泵送装置，简化了演示装置的整体结构。流道的内壁粗糙度在建模时就做了对应参数设置，匹配光固化打印的表面精度，避免内壁出现台阶效应阻碍液体流动，流道的直径从0.5mm到2mm做了梯度设置，能够直观展示不同管径下毛细上升高度、流动速度的差异。基座顶部对应每一组流道的位置都设置了排气小孔，避免流道内部积存空气形成气阻，导致液体无法顺利上升，排气孔的直径控制在0.3mm，既能够保证空气顺利排出，又不会因为孔径过大导致液体从顶部溢出影响演示效果。

　　安装边界方面，该结构件底部为平面结构，可直接放置在常规实验台、演示展架上，无需额外的固定连接件，基座侧面预留了1mm深度的平面区域，可粘贴标识标签标注不同流道的参数信息，方便演示时对应讲解。从实际使用场景出发，该结构除了教学演示用途外，也可作为微流体器件研发初期的原理验证样件，通过3D打印快速迭代不同流道结构的参数，验证毛细流动的实际效果，相比传统微加工工艺能够大幅缩短样件制作周期，降低前期验证成本。建模过程中所有流道与基座的结合位置都做了壁厚加强处理，最小壁厚控制在1.2mm以上，保证打印完成后的结构强度，避免搬运、使用过程中出现薄壁开裂导致漏液的问题。

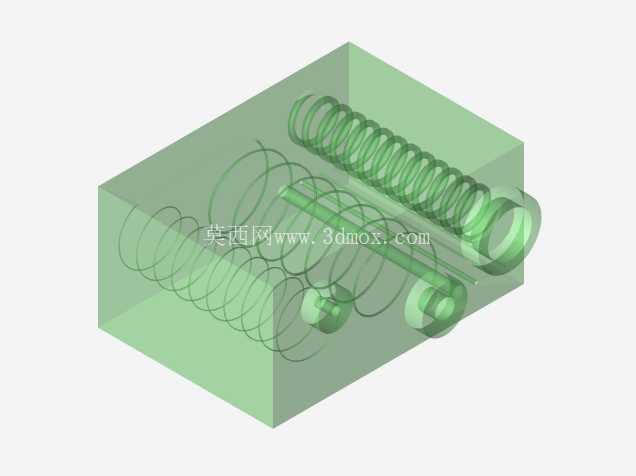

　　流道的螺旋走向采用等距螺旋线扫描生成，每一圈螺旋的间距保持一致，保证液体在流动过程中受力均匀，能够稳定呈现连续的流动状态，不会因为流道截面突变出现断流、气泡滞留的问题。基座整体采用半透明材质打印的设计思路，能够从外部清晰观察到内部液体的流动状态，无需额外开设观察窗口，一体结构的密封性能更好，不会出现拼接位置的渗液问题。
