模块化地埋式雨水收集引流储用装置

这套装置的核心应用场景聚焦在无市政供水覆盖的郊野场地、零散分布的乡村自建房区域，以及需要对硬质铺装面雨水进行原位消纳利用的海绵城市配套节点，区别于常规大型集中式雨水调蓄池，它采用分散式模块化布设逻辑，单组单元可独立运行，也可根据汇水面积大小多组并联扩容，适配不同规模的雨水收集需求。

从实际用途来看，它解决了传统雨水收集装置外露占地、易受日照滋生藻类、冬季易冻裂的痛点，整套主体结构埋设于地面以下，顶部滤水盖板与铺装面齐平，不占用地面活动空间，收集的雨水经过滤后存储于地下储水腔，可直接用于绿化浇灌、场地冲洗、旱季作物补水，配套的手动取水结构无需外接电源，在断电或无供电条件下也能正常完成取水操作，适配偏远区域的使用条件。

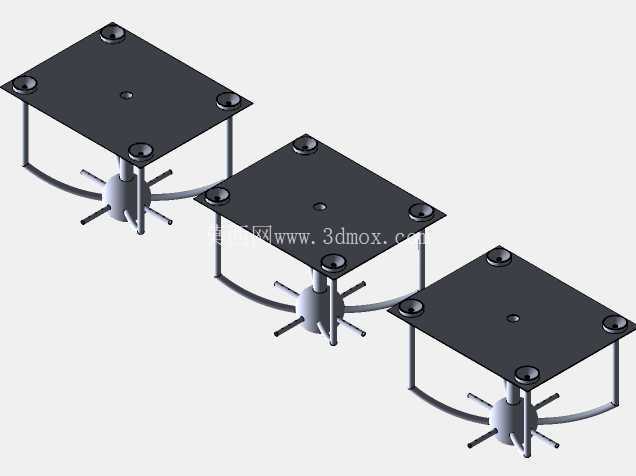

功能设计上，顶部方形盖板为承力结构，四个角点设置的安装固定孔可适配不同厚度的铺装层固定需求，盖板中心预留的透水孔配合下方的滤水垫层，可拦截雨水中携带的落叶、泥沙、大颗粒杂物，避免杂物进入输水管道造成堵塞；盖板下方的弧形汇流管道将四个滤水点收集的雨水统一汇入中心的储水节点，中心节点的多通接口既承担汇流功能，也预留了外接输水管道的接口，可根据布设需求将储水输送至指定取水点，配套的手动泵结构直接集成在输水节点上，无需额外加装取水构件，减少现场安装的拼接工作量。

设计思路层面，整套结构采用完全对称的模块化构型，单组单元的所有零部件可实现通用互换，生产阶段无需开制多套模具，降低制造成本；安装时无需大型吊装设备，单组单元重量控制在人工可搬运范围内，可根据现场汇水路径灵活调整布设位置，相邻单元之间通过标准管道接口拼接即可完成扩容，无需对主体结构进行二次切割改造。结构受力上，顶部方形盖板的四个支撑腿直接将上部荷载传递至下方夯实的土层，弧形汇流管同时承担结构拉结作用，避免盖板受侧向荷载出现移位，中心多通节点的放射状加强筋可抵消覆土产生的侧向压力，避免储水腔受挤压变形。

安装边界方面，单组单元的顶部盖板为正方形，边长适配常规人行铺装的模数，安装时顶部盖板上表面需与周边铺装面保持齐平，误差控制在5mm以内，避免出现积水绊倒行人的问题；装置埋设深度需根据当地冻土层厚度调整，确保储水腔位于冻土层以下，防止冬季储水结冰胀裂结构；滤水垫层需采用级配碎石加透水土工布的组合结构，铺设厚度不小于150mm，既保证透水效率，也能避免土壤颗粒随雨水进入管道造成淤积；多组并联布设时，单元之间的连接管道需保持千分之三的坡度坡向储水主节点，确保管道内的雨水可自流汇入储水腔，无残留积水。

实际使用过程中，当储水腔水位达到设定高度时，多余的雨水可通过预留的溢流接口渗入周边土壤，不会出现装置内积水漫溢的问题；取水时操作手动泵即可将储水腔内的雨水提升至地面，整个输水路径无外露活动部件，后期维护仅需定期清理顶部滤水层拦截的杂物，无需对地下结构进行频繁拆解，大幅降低运维工作量。
