内六角盘头紧固螺丝三维结构设计

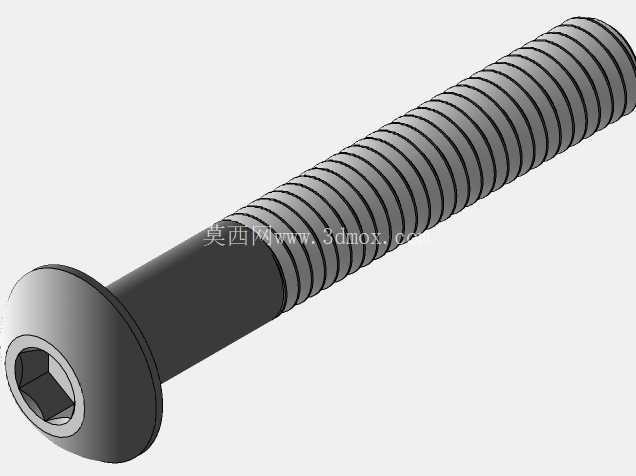

在各类机电设备装配、五金结构连接、小型装置固定场景中，盘头内六角螺丝是应用频次极高的一类紧固连接件，其结构设计直接决定连接可靠性、装配效率与外观平整度。本次设计的盘头内六角螺丝，头部采用大直径盘式结构，相较于沉头螺丝，不需要在被连接件表面加工沉孔，即可实现较大的压紧接触面积，适合薄板类零件、塑料壳体、铝合金型材表面的紧固作业，避免沉头加工带来的零件强度削弱问题，同时盘头的圆弧过渡边缘不会在装配后刮伤接触表面，适配对外观平整度有要求的外露连接场景。

从功能特性来看，该螺丝采用内六角驱动形式，驱动槽位于螺丝头部端面中心，装配时内六角扳手可以完全嵌入驱动槽内部，相比十字槽、一字槽螺丝，能够承受更大的拧紧扭矩，不易出现滑牙、槽口磨损的问题，适合需要较大预紧力的连接工况，同时内六角驱动可以实现沉孔内的狭小空间装配，扳手与驱动槽的接触为六个面均匀受力，长期反复拆装也不会轻易损坏槽口结构，适配需要定期维护拆装的设备连接部位。杆部采用全螺纹结构设计，螺纹段覆盖整个杆身长度，不管是通孔连接还是盲孔螺纹连接，都可以根据实际被连接件的总厚度灵活调整拧入深度，不需要额外计算光杆段长度的适配性，在多层薄板叠装固定场景中，全螺纹结构可以让螺纹全程与被连接件或者配套螺母啮合，提升连接的抗剪切、防松脱性能。

设计过程中，首先确定头部直径与杆部直径的比例关系，盘头直径设置为杆部公称直径的1.8-2倍，既保证足够的压紧接触面积，又不会因为头部过大占用过多装配空间，头部高度控制在公称直径的0.5倍左右，兼顾结构强度与装配后突出高度的控制，避免头部突出过高影响周边零件的安装布局。内六角驱动槽的尺寸严格遵循通用紧固件的驱动标准，槽深设置为头部高度的70%，既保证扳手插入深度足够传递扭矩，又不会因为槽深过深导致头部端面的结构强度不足，槽口边缘做微小的倒角处理，方便内六角扳手快速对准插入，提升装配效率。螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹大径、中径、小径的公差按照通用紧固螺纹的中等精度等级设置，既保证与标准内螺纹或者螺母的互换性，又能控制加工难度，适合批量冷镦或者车削加工。杆部末端做45度倒角处理，倒角长度约为1个螺距，方便装配时快速对准螺纹孔，避免螺纹端部刮伤内螺纹牙型，同时在自动化装配线上，端部倒角可以让螺丝顺利通过送料管、夹嘴等送料机构，减少卡料概率。

安装边界方面，该螺丝的装配空间需要预留内六角扳手的操作空间，扳手回转半径需要大于内六角对边尺寸的1.5倍，若采用电动螺丝刀装配，需要预留批头的夹持空间，头部周边3毫米范围内不要设计凸起结构，避免干涉批头或者扳手的就位。被连接件的通孔直径建议比螺纹大径大0.2-0.3毫米，既保证螺丝可以顺利穿过通孔，又不会因为间隙过大导致连接错位，若用于有防松要求的场景，可以在盘头下方搭配平垫圈或者弹簧垫圈，垫圈的外径需要小于盘头直径，保证压紧力可以均匀传递到被连接件表面。在不同材质的被连接件上使用时，若被连接件为塑料、木材等软质材料，建议在盘头下方加大外径平垫圈，分散压紧应力，避免螺丝头部压入软质材料表面导致连接松动；若被连接件为金属材质，可直接使用盘头压紧，不需要额外垫圈即可获得足够的连接稳定性。

从实际应用场景来看，这类螺丝广泛用于小型电子产品外壳装配、自动化设备的钣金护板固定、3D打印机的型材框架连接、小型家电的结构件紧固、模具的附件安装等场景，其盘头结构不需要加工沉孔的特性，可以大幅降低零件的机加工成本，内六角驱动的高扭矩承载能力，能够保证连接部位在设备振动、温度变化的工况下保持足够的预紧力，减少松动故障的发生。设计时还考虑了表面处理的适配性，头部外表面与杆部的过渡圆角设置为R0.3，既避免锐边割手，又能让电镀、氧化等表面处理工艺获得均匀的覆盖层，提升螺丝的防锈耐腐蚀性能，适合在潮湿、户外等工况下使用。
