仿生连杆步行机构结构设计

这套多连杆步行机构的核心设计逻辑，是通过固定轴系的连续回转输入，转化为足端轨迹贴合自然行走步态的平面运动，整套机构所有运动副均为低副连接，杆系之间仅通过铰接销轴传递载荷，没有高副接触带来的局部应力集中问题，加工与装配难度远低于凸轮、齿轮组合的步行结构。从实际应用场景来看，这类连杆步行结构最早被用于无轮移动载体的行走单元设计，尤其适配松软沙地、泥泞滩涂等轮式结构容易陷滞的非铺装路面，相比履带结构，它的运动部件更少，运行过程中没有履带脱轨、泥沙卡滞的风险，整体重量更轻，维护时仅需定期检查铰接销轴的磨损量即可，不需要复杂的张紧调节机构。

从功能特性上拆解，这套机构的足端运动轨迹经过杆长参数的反复迭代优化，在支撑相阶段，足端接触地面的轨迹段近似水平直线，能够保证承载过程中机身不会出现上下起伏的颠簸，移动过程的重心波动控制在极小范围内，减少了无用的功率损耗；进入摆动相后，足端会按照预设的弧形轨迹抬升，抬升高度足够越过常规尺寸的路面凸起障碍，不会出现拖蹭地面的问题。所有杆件的铰接点位置都经过运动学仿真验证，不存在死点位置，整周回转的输入轴可以直接连接低速大扭矩电机，不需要额外添加换向机构或者间歇传动结构，传动链极短，动力传递效率能够保持在较高水平。

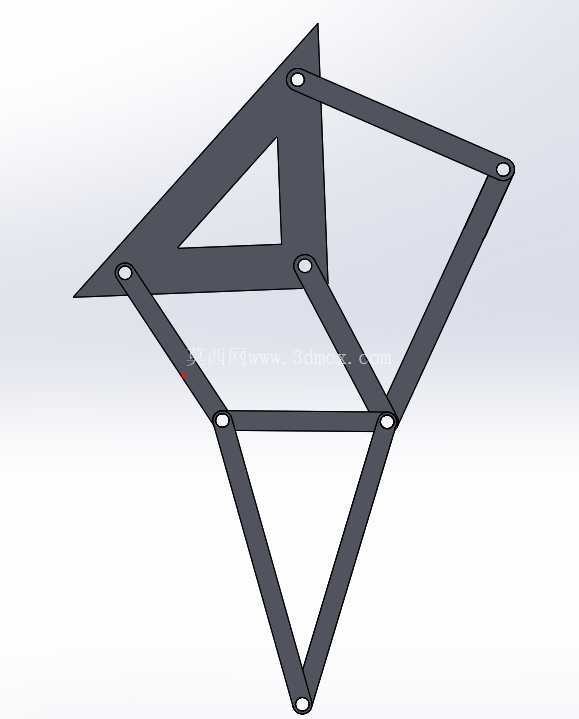

设计思路上，整套杆系采用对称式的三角形框架结构作为基础承载单元，三角形结构本身具备几何不变性，不需要额外添加加强筋就能保证杆件的平面刚度，避免运动过程中杆件出现侧向变形导致铰接点卡滞。每根杆件的截面形状都可以根据载荷大小调整，小载荷场景下可以采用薄板激光切割成型，加工工序少，成本低廉；大载荷场景下可以更换为型材焊接或者机加工杆件，适配不同的承载需求。铰接点处统一采用标准销轴配合自润滑衬套，不需要额外布置润滑油路，长期运行也能保持较低的摩擦阻力，衬套磨损后可以快速更换，不需要整体更换杆件。

关于安装边界与尺寸适配，这套机构的所有铰接点都分布在同一平面内，整体厚度仅由杆件的截面宽度决定，侧向占用空间极小，可以多组并排安装在机身两侧，通过同步输入轴连接，就能组成多足步行载体的行走系统。单组机构的足端跨步距、抬升高度都和杆长参数呈固定比例关系，设计时可以根据实际需要的越障高度、单步移动距离，按照比例缩放所有杆件的长度，不需要重新调整铰接点的相对位置关系，缩放后的机构运动轨迹特性不会发生改变，能够快速适配从微型教学演示模型到大型滩涂运载设备的不同尺寸需求。安装时仅需要固定输入轴的轴承座位置，其余杆系均为悬空运动部件，不需要额外的导向支撑结构，整体安装空间的预留只需要考虑足端运动的包络范围，避免运动过程中杆件和机身其他部件发生干涉即可。

从工程落地的角度看，这类连杆步行机构除了用于移动载体的行走单元，还可以经过参数调整后用于仿生机械玩具、教学演示教具、特种探测机器人的行走部装，相比其他步行结构，它的零件全部为规则的杆类零件，不需要复杂的曲面加工，普通的机加工车间甚至钣金加工车间都能完成生产，装配时只需要保证铰接点的同轴度，不需要复杂的调试过程，装配完成后只需要手动盘动输入轴检查运动是否顺畅，就能完成整机组装，后期维护成本极低，非常适合在低成本移动设备、科普展示装置上推广使用。在实际的结构验证过程中，这类连杆机构的疲劳寿命主要集中在铰接销轴位置，只要销轴选用合适的耐磨材料，整套机构的无故障运行周期能够达到数千小时，完全满足常规民用设备、教学设备的使用需求。
