自制卧式小型户外烧烤架结构设计

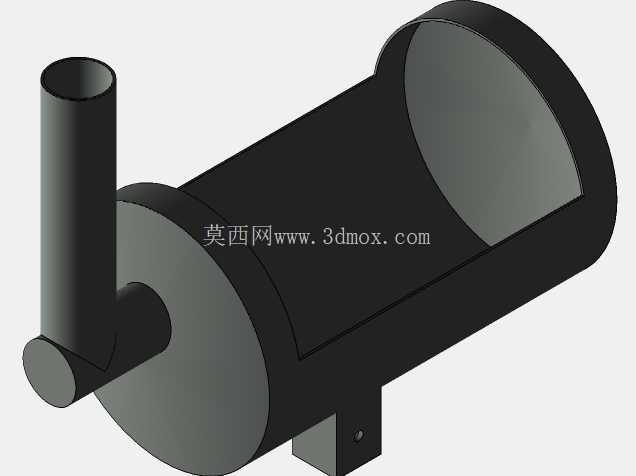

　　这款卧式烧烤架的设计初衷是面向户外露营、庭院聚餐这类小型休闲烹饪场景，整体采用常见的工业边角料加工制作，核心主体选用2英寸SQT板材卷制焊接形成卧式圆筒炉腔，相比传统敞口烧烤架，封闭圆筒结构能够更好地聚拢炉内热量，减少热量向四周无意义散逸，同时侧置的排烟管能够引导燃烧产生的烟气向上排出，避免烟气直扑操作人面部，提升户外烹饪时的使用体验。炉腔一端设置可开合的圆形端盖，既可以作为添炭口补充燃烧用的木炭，也能够在烤制过程中调整开合程度控制炉内进风量，进而调节炉腔内部的燃烧温度，适配不同食材对烤制温度的差异化需求，端盖与炉体采用简易的铰接结构连接，开合操作无需额外工具，日常使用维护十分便捷。

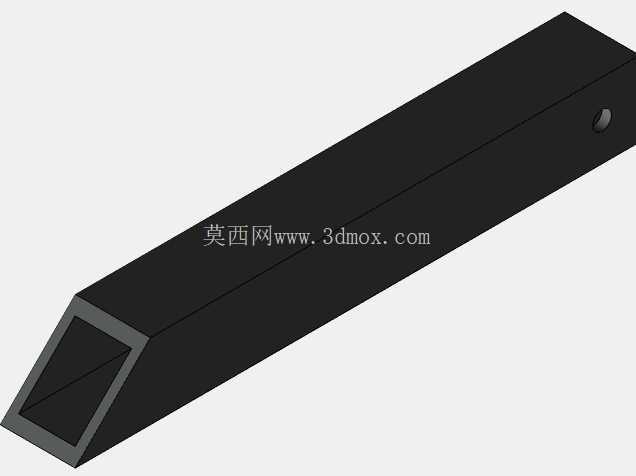

　　支撑结构部分采用2英寸管材焊接成型，底部设置L型落地支撑脚，两个支撑脚向外延伸形成稳定的支撑面，无需额外固定即可在平整的户外地面、庭院水泥地面保持放置稳定，支撑立柱与炉体侧面采用焊接固定，连接位置设置加强筋板，避免长期承重后焊缝出现开裂变形，整体支撑高度经过适配，炉腔工作面距离地面约80cm，符合成年人站立操作的舒适高度，无需弯腰操作即可完成食材翻面、调料添加等烤制动作。排烟管垂直焊接在炉体上部靠近端盖的位置，管径与支撑管材保持一致，管长约30cm，能够有效引导烟气越过操作人头顶高度排出，不会干扰烤制操作。

　　设计过程中充分考虑了自制加工的可行性，所有板材、管材均为市面上容易采购的通用规格，加工过程仅需用到卷板、焊接、切割等常规金属加工工艺，不需要特殊的定制模具或专用加工设备，适合个人爱好者自行加工制作。炉腔内部预留了足够的炭层放置空间与烤网安装位置，烤网可直接搭设在炉腔上部的开口位置，不需要额外的复杂固定结构，使用后可以直接取出清理炭灰，炉体底部预留了清灰开口，燃烧后的残余炭灰可以直接从该开口清理，不需要翻转整个炉体。整体结构没有多余的装饰性部件，所有结构件均承担实际功能，焊接位置均做了焊后打磨处理，避免尖锐毛刺划伤使用者，金属表面可根据使用需求涂刷耐高温防锈漆，提升户外使用环境下的抗锈蚀能力，延长设备使用寿命。

　　安装使用时仅需选择平整硬质地面放置，确认支撑脚全部接触地面无晃动即可投入使用，不需要额外的地脚固定或安装配件，整体重量控制在单人可搬运的范围内，方便户外出行时随车携带转移。在结构强度校核上，炉体板材厚度选用3mm规格，能够承受木炭长期燃烧的高温炙烤不变形，支撑管材选用2mm壁厚的焊接钢管，满焊状态下可承受最高50kg的总载荷，完全满足单次烤制10-15人份食材的承重需求，不会出现结构变形或失稳问题。排烟管与炉体的连接位置采用满焊处理，避免使用过程中烟气从焊缝位置漏出，端盖与炉体的配合间隙控制在2mm以内，既保证开合顺畅，又不会出现过大的间隙导致热量过量流失。
