带轴台锥齿传动零件结构设计

项目分类:齿轮 发布时间:2026-01-03 ID:1114393
  • 带轴台锥齿传动零件结构设计

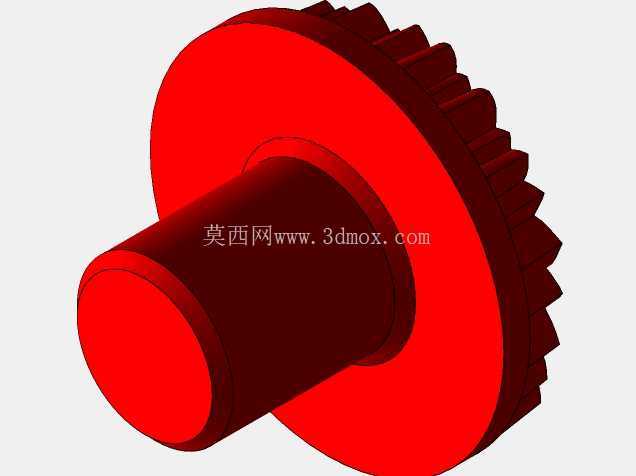

  这款带轴台的锥齿类传动零件,主要应用在相交轴动力传递的工况场景中,常见于小型动力传输单元、进给机构、精密传动模组里,用来实现两相交轴之间的旋转运动与扭矩传递,适配轴交角为90度的常规安装布局,在小型设备的进给系统、手动调节机构、轻载传动工位中都能见到这类结构的应用。从结构设计逻辑来看,零件采用一体式轴台与齿盘结合的构型,省去了额外的轴毂连接装配环节,减少了装配累积误差,同时提升了整体的结构刚性,避免分体式连接在交变载荷下出现的松动、窜动问题。齿部采用直齿锥齿的齿形设计,加工工艺性更好,对安装精度的容错率更高,相比螺旋锥齿更适合轻载、转速不高的传动场景,装配调整难度更低,日常维护也更简便。

  轴段部分设计为等直径圆柱结构,表面预留了轴承安装位,可直接适配标准深沟球轴承的内圈配合,轴端做了倒角处理,方便装配时轴承的压入,同时避免锐边划伤操作人员或装配零件。齿盘与轴段的衔接位置做了过渡圆角处理,避免应力集中,在承受冲击载荷时减少应力断裂的风险,这个细节在频繁正反转的传动场景中尤为重要,能大幅提升零件的疲劳寿命。从安装边界来看,齿盘的外径决定了啮合副的中心距范围,轴段的长度需要匹配安装腔体的轴向尺寸,装配时需要保证两配对齿轮的节锥顶点重合,否则会出现齿面接触偏载、磨损加剧、传动噪音增大的问题。

  齿部的齿向、齿形精度直接影响传动的平稳性,建模时严格按照锥齿轮的展成原理生成齿面,保证齿形的渐开线轮廓准确,啮合时的接触斑点处于齿面中部区域,避免边缘接触导致的早期失效。这类一体式带轴锥齿相比分体装配的锥齿轮与轴的组合,同轴度更容易保证,因为是整体结构,不存在键连接的间隙,传动回差更小,适合对传动精度有一定要求的手动调节机构,比如小型设备的档位调节、进给量微调工位,既可以传递动力,也能保证调节的手感一致性。在实际选型应用中,需要根据传递的扭矩大小、转速高低、工况冲击程度来匹配对应的材料与热处理工艺,轻载手动场景可采用工程塑料或普通碳钢加工,动力传动场景则需要采用合金结构钢并做齿面淬火处理,提升齿面的耐磨性与接触强度。

  建模过程中,先完成整体的基体构型,确定轴段直径、长度,齿盘的分度圆直径、齿宽、节锥角等核心参数,再通过齿廓方程生成单个齿形,阵列后完成齿部的切除,最后对所有锐边做倒钝处理,符合机械加工的工艺要求,避免加工过程中出现崩边,也防止装配时划伤密封件或其他配合零件。轴段与齿盘连接的根部圆角大小需要兼顾结构强度与装配空间,圆角过大会导致轴承无法安装到位,圆角过小则起不到应力释放的作用,设计时需要根据轴径与轴承内圈的倒角尺寸匹配对应圆角值,保证轴承能贴合到轴肩端面,实现轴向定位。齿宽的设计也需要匹配配对齿轮的齿宽,通常小齿轮的齿宽会比大齿轮宽出1-2mm,避免安装轴向窜动导致啮合宽度不足,这款零件如果作为主动轮使用,齿宽尺寸需要对应调整,保证啮合的有效接触面积满足扭矩传递的要求。在实际装配调试时,需要通过调整垫片来控制齿轮的轴向位置,保证啮合间隙在合理范围内,间隙过大会导致传动冲击、回差大,间隙过小则会出现卡滞、润滑不良、磨损加剧的问题,合理的侧隙需要根据工况温度、润滑条件、加工精度来确定。
