仿生青蛙足部机械结构设计方案

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1114436
  • 仿生青蛙足部机械结构设计方案
  • 仿生青蛙足部机械结构设计方案
  • 仿生青蛙足部机械结构设计方案

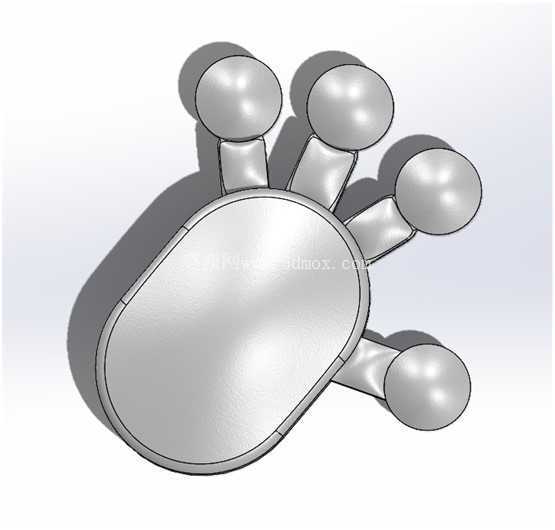

这款仿生蛙足结构最初的设计出发点,是为小型仿生跳跃机器人提供末端执行构件,在实际工程应用中,它既可以作为多足仿生机器人的单足模块集成到整机系统中,也可以单独作为仿生运动教具、趣味机械结构用于机械原理展示场景。从功能特性来看,该结构复刻了蛙类足部的曲面轮廓与铰接逻辑,在跳跃落地阶段可以通过足部曲面的形变分散冲击力,减少刚性冲击对机器人机身传动部件的损耗,在蹬地发力阶段,足部的轮廓弧度能够最大化与接触面的贴合面积,提升静摩擦力,避免起跳阶段出现打滑卸力的问题。

设计过程中没有采用复杂的多段铰接指状结构,而是用一体化的曲面壳体搭配简化的铰接支点来实现核心功能,这种设计思路一方面是为了控制小型机器人的整机重量,减少足部构件的装配公差累积,另一方面也降低了后续开模量产或者3D打印试制的难度,不需要额外设计细小的铰接销轴与复位弹簧,仅靠足部自身的结构弧度就能实现落地缓冲、蹬地传力的核心需求。结构的安装边界设置在足踝位置的铰接凸台,凸台位置预留了标准的销轴安装孔与传动连杆连接位,能够直接匹配小型舵机的输出摇臂尺寸,不需要额外设计转接法兰,安装时只需要保证铰接孔的同轴度误差控制在0.1mm以内,就可以避免运动过程中出现卡滞问题。

从外形尺寸来看,整个足部构件的长度适配4s级别小型仿生机器人的机身比例,足面宽度按照常见小型机器人的整机重量负载设计,接触地面的底面做了微纹理处理,在硬质光滑地面、草地、浅滩碎石面都能保持足够的抓附力,不会因为接触面材质变化出现抓地力骤降的问题。结构的壁厚设计遵循轻量化与强度平衡的原则,主体受力区域的壁厚做了局部加厚,非受力的曲面区域做了薄壁挖空处理,在保证蹬地时结构形变量不超过0.2mm的前提下,尽可能降低构件自身重量,减少舵机的负载扭矩需求。

在实际的机器人整机测试场景中,这款蛙足结构可以适配跳跃步态、爬行步态两种运动模式,切换步态时不需要更换足部构件,只需要调整舵机的摆动角度与输出扭矩参数即可。当用于爬行步态时,足部的曲面轮廓可以在足端抬升、落地的过程中自然过渡,不会出现棱角磕碰地面的问题;当用于跳跃步态时,足弓位置的曲面弧度可以在起跳蓄力阶段储存少量弹性形变能,辅助提升跳跃高度,落地时曲面的弧形轮廓可以让冲击力沿着足面平滑传导到铰接支点,避免应力集中导致的构件断裂问题。如果单独作为趣味机械结构使用,只需要在铰接位置搭配简单的手动摇杆,就可以直观展示仿生足部的运动轨迹,用于机械创新设计的教学演示场景,能够让学习者快速理解仿生结构的传力逻辑与轮廓设计要点。

设计过程中特意规避了复杂的曲面分型问题,整个构件的外轮廓曲面都可以通过三轴加工中心一次加工完成,不需要多工位翻面装夹,也不存在倒扣结构,不管是采用3D打印FDM工艺试制,还是采用注塑工艺批量生产,都不需要设计复杂的抽芯滑块结构,能够有效降低生产制造成本。铰接位置的安装孔做了衬套安装预留位,长期运动磨损后只需要更换耐磨衬套就可以恢复装配精度,不需要整体更换足部构件,提升了整个结构的维护便捷性。足面的轮廓曲线经过多次运动仿真迭代,确保在整个摆动行程范围内,足部不会与机器人小腿构件发生运动干涉,铰接支点的位置经过力臂优化,能够让舵机的输出扭矩最大化转化为蹬地的推进力,减少不必要的动力损耗。
