高精度3D打印机校准用抽屉式校准部件

　　从功能特性来看，该部件集成了三类核心校准验证功能：其一是高精度成型能力验证，部件内部的密集树状凸起结构，最小特征尺寸控制在0.2mm级别，能够直观反映打印机在小特征成型、层厚一致性、挤出量稳定性上的实际表现，打印完成后观察树状结构的成型完整度、有无断尖、层纹是否均匀，就能快速判断设备的Z轴定位精度、挤出机送料稳定性是否符合高精度打印要求；其二是支撑工艺验证，整个部件的树状结构区域需要搭配可溶性支撑打印，打印完成后溶解支撑的过程中，可以验证支撑与模型接触面的剥离难度、支撑密度设置是否合理，避免后续打印复杂模型时出现支撑难以去除、破坏模型表面的问题；其三是滑动配合公差验证，部件采用抽屉式抽拉结构，移除支撑后抽屉需要能够顺畅滑入滑出无卡滞，这一结构可以直接验证打印机在XY轴方向的尺寸公差控制能力，帮助调试人员快速调整水平补偿、尺寸收缩率参数，确保后续打印的装配类零件能够满足配合要求。在高精度FDM与光固化3D打印的量产及研发场景中，设备的成型精度校准、支撑剥离性能验证、滑动配合公差校验一直是工艺调试环节的核心痛点，多数打印从业者会遇到新设备装机后Z轴步进参数偏差、挤出量校准失准、支撑与模型接触面剥离力过大、滑动配合件公差匹配不合理等问题，常规的校准测试件多为单一的立方体、薄壁件或者公差测试块，无法同时覆盖多维度的工艺验证需求，这款抽屉式校准部件正是针对这类实际工程痛点设计的专用校准工装。

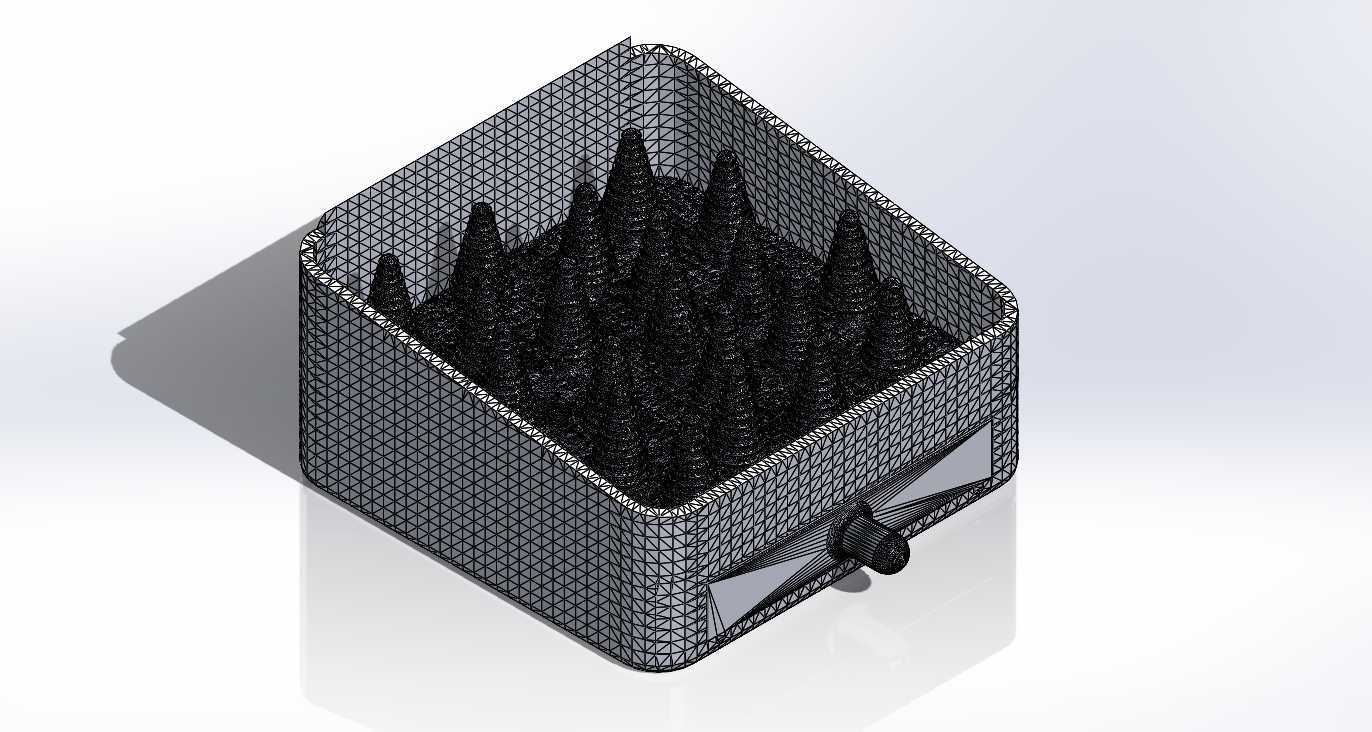

　　设计思路上，这款校准部件没有采用常规测试件分散布局的形式，而是采用带围边的框式柜体结构，外部围边采用网格状镂空设计，一方面可以减少打印耗材的用量，缩短打印耗时，另一方面网格结构本身也能验证大平面薄壁结构的打印翘曲情况，围边的高度刚好覆盖内部所有树状凸起，避免打印过程中树状结构受到外界磕碰损坏，同时围边的侧壁可以作为抽屉滑动的导向基准，保证抽拉动作的同轴度。抽屉部分的导向结构采用一体化打印的楔形导向边，不需要额外装配五金导轨，完全依靠3D打印的塑料本身的摩擦特性实现顺滑抽拉，导向边的拔模角度设置为1.5度，既可以避免打印过程中出现层间错位导致的卡滞，也能保证抽拉过程中有合适的阻尼感，不会出现松旷晃动的问题。

　　内部的树状结构采用梯度密度排布，靠近抽屉抽拉端的树状结构密度更高、锥度更小，用来验证高精度小特征的成型能力，靠近柜体后端的树状结构密度稍低、锥度更大，用来验证大角度悬垂结构的打印质量，不同区域的树状结构高度保持一致，顶部平面可以作为Z轴归零精度的验证基准，打印完成后用卡尺测量不同位置树状结构的高度差，就能快速判断打印平台的水平度是否达标。从安装与使用边界来看，这款校准部件的整体外轮廓尺寸控制在100mm80mm50mm区间，属于小型校准工装，不需要占用打印机过大的成型空间，即使是成型尺寸在150mm级别入门级高精度3D打印机也能够完整打印，打印时不需要额外添加平台固定件，直接在打印平台中心位置摆放即可，围边底部的接触面积足够大，搭配常规的平台胶水或者美纹纸就可以避免打印翘曲。

　　使用过程中不需要对部件进行二次加工，打印完成后只需要将可溶性支撑完全溶解，清理掉抽屉滑动面的残留支撑碎屑，就可以直接进行各项校准测试，测试过程中可以反复抽拉抽屉验证滑动顺畅度，观察树状结构的成型质量判断设备状态，当发现树状结构出现断尖、缺料，或者抽屉抽拉出现卡滞、松旷时，就可以针对性调整设备的打印参数，不需要再打印多个分散的测试件逐一排查问题，能够大幅缩短3D打印设备的工艺调试周期，尤其适合3D打印服务工坊、设备研发实验室、增材制造教学场景使用，帮助操作人员快速掌握设备的实际成型性能边界，优化支撑生成参数与公差补偿值，提升后续批量打印的成品合格率。
