通讯设备插箱式钣金安装机架结构设计

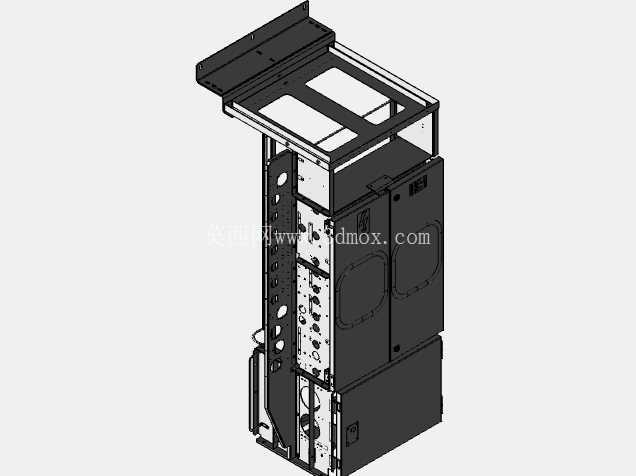

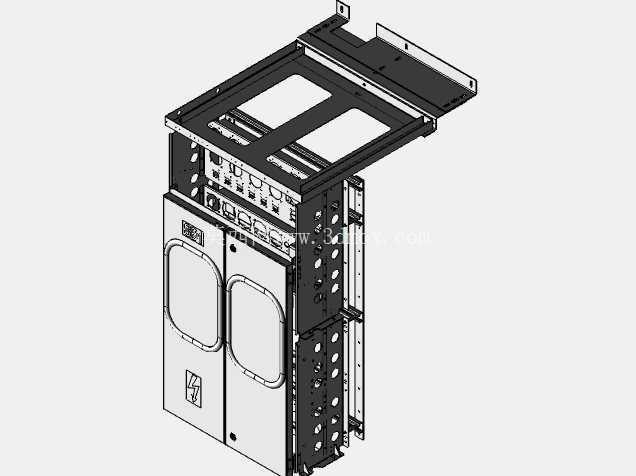

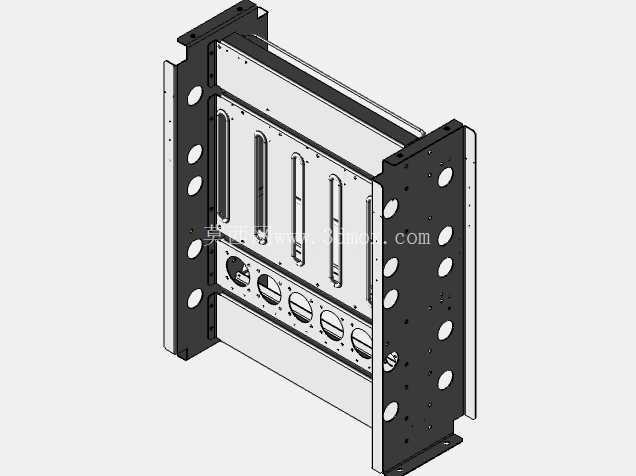

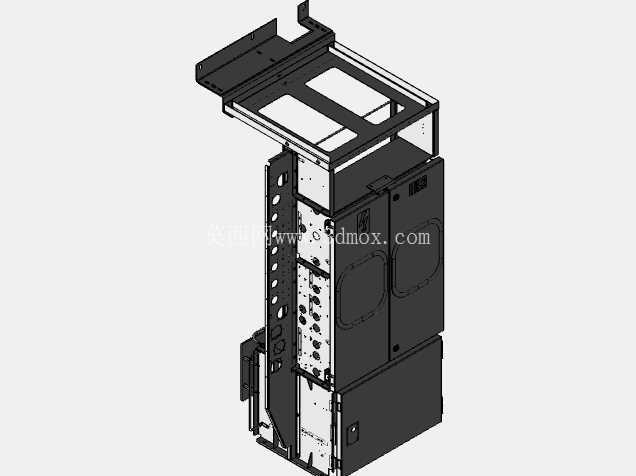

　　这款钣金安装机架主要面向标准19英寸通讯机柜的内置插箱安装场景，在通讯机房、工业测控机柜、信号传输基站的设备层中承担核心承载与定位功能，日常运维中可直接适配多类业务板卡、信号处理模块的插装固定，无需额外定制转接支架，能大幅缩短现场设备部署的装配周期。从结构设计逻辑来看，整体采用双侧立板加多层横向安装梁的框架式构型，两侧立板作为主要承力构件，沿高度方向均匀排布多组圆形安装过孔，孔位间距严格遵循通讯插箱的通用安装模数，可兼容不同深度规格的功能模块固定需求；立板边缘做了折边翻边处理，既提升了薄板构件的整体抗弯刚度，避免长距离运输或长期承重后出现立板形变，也能消除钣金剪切后的锐边，防止装配过程中划伤操作人员或模块线缆。

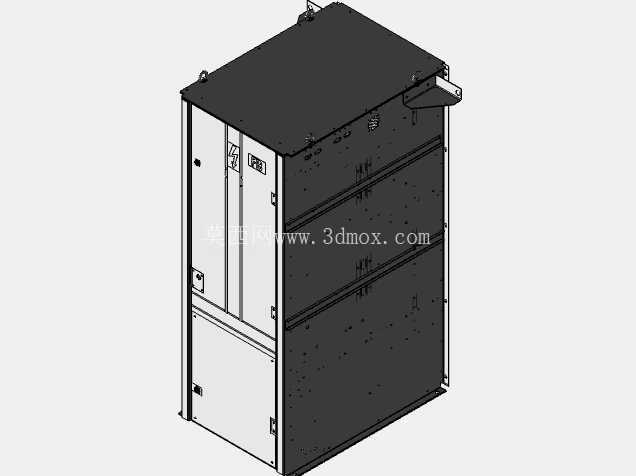

　　横向安装梁分为前后两排设置，前排梁体上加工有多组长条形调节腰孔，可适配不同宽度的面板模块安装，允许模块在横向有±5mm的位置调整量，抵消多模块拼装时的累计公差；后排梁体则预留了圆形穿线与固定孔位，方便内部线缆的绑扎固定，同时可作为接地端子的安装基点，保证整个机架的电磁屏蔽连续性。机架上下两端设置有带安装孔的固定折边，可直接通过螺丝与机柜立柱或相邻插箱框架锁紧，安装边界完全符合标准机柜的层间间距要求，整体深度方向的尺寸控制在常规通讯插箱的允许范围内，不会出现超出机柜进深、无法关闭机柜门的问题。

　　立板上的多组圆形开孔并非仅作安装用途，部分大直径开孔兼顾了通风散热功能，可配合机架前后的散热风道形成对流，带走内部模块运行产生的热量，避免局部热堆积影响电子元器件的使用寿命；开孔排布经过受力校核，在保证通风面积的前提下，不会大幅削弱立板的结构强度，即使满载安装重型功能模块，立板的形变量也能控制在通讯设备允许的公差范围内。在细节设计上，所有钣金折弯处的内R角均匹配板材厚度设置，避免折弯处出现应力集中导致的开裂问题；板件之间的连接采用点焊加铆接的组合方式，既保证框架的整体连接强度，也能控制焊接变形量，减少后续校形的工作量；机架表面可根据使用场景做喷塑或导电氧化处理，喷塑款适用于普通工业环境的防腐需求，导电氧化款则可满足高电磁兼容要求的通讯场景，保证整个机架的导电连续性，降低外部电磁信号对内部模块的干扰。

　　实际装配过程中，这款机架可支持模块从正面直接插装，无需拆解机架主体结构，运维人员更换故障模块时仅需松开对应模块的面板固定螺丝即可抽出模块，大幅降低后期运维的操作难度；框架的整体重量控制在合理范围内，单人即可完成机架在机柜内的安装固定，无需额外辅助吊装设备。从结构冗余度来看，整体承重留有足够的安全系数，即使在满载工业级通讯模块的情况下，框架的长期承重形变量也不会影响模块的插拔精度，避免出现模块插接过紧或接触不良的问题；腰孔与圆孔的组合设计，也能抵消机柜立柱安装孔位的加工误差，降低现场安装的对位难度，即使机柜立柱孔位存在小幅偏差，也能通过腰孔的调节量完成机架的顺利固定。
