港口水质监测浮标承载结构设计

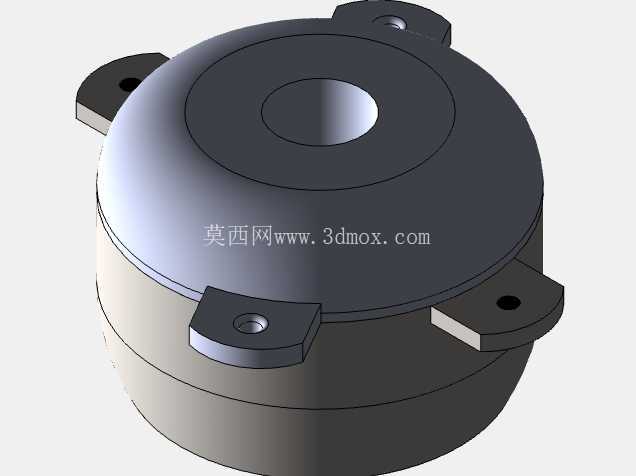

这套浮标承载结构主要面向近岸港口、内河入海口的固定式水质连续监测场景，解决传统人工采样周期长、数据连续性差、恶劣天气下无法作业的痛点，为水域运维、环保监测部门提供长期稳定的水下传感搭载平台。结构整体采用上下分舱的球形壳体设计，上半舱为密封电气舱，下半舱为浮力配重舱，球形轮廓可以有效降低波浪冲击带来的结构晃动，在0.5-2米浪高的近岸水域能保持姿态稳定，避免搭载的传感器出现大幅倾斜影响数据采集精度。

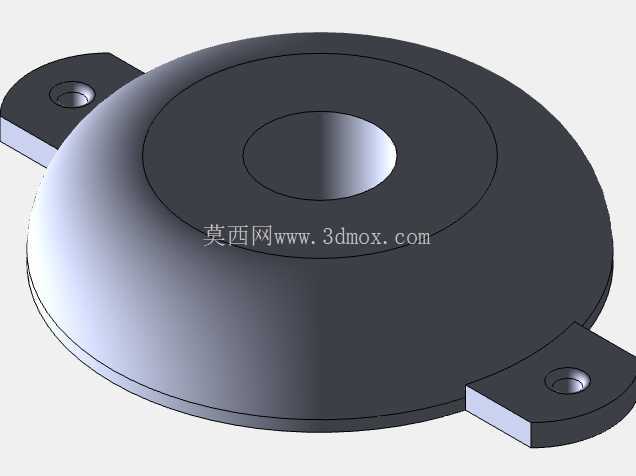

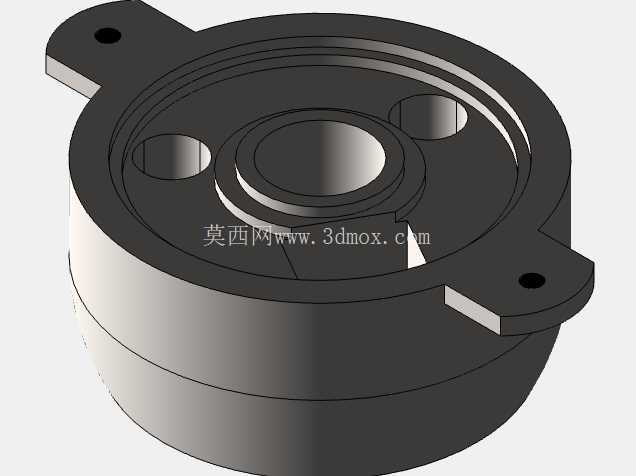

从功能分区来看，上半舱顶部预留了太阳能板安装平面，集成的供电模块可以为整套传感系统提供持续电力，不需要频繁更换电池，适配长期无人值守的监测需求；舱体内部做了环形安装筋位，可以固定浊度、pH值、溶解氧三类水质传感器的信号采集电路板，所有走线通过舱壁的防水密封接头引出到下半舱的传感安装位，避免线缆长期浸泡在水中出现腐蚀渗漏。上下舱的对接面设计了嵌入式密封槽，搭配橡胶密封圈可以实现IP68级的防水效果，即使浮标完全没入水中短时间也不会出现舱内进水的问题，应对突发的涨潮、极端浪涌工况有足够的安全冗余。

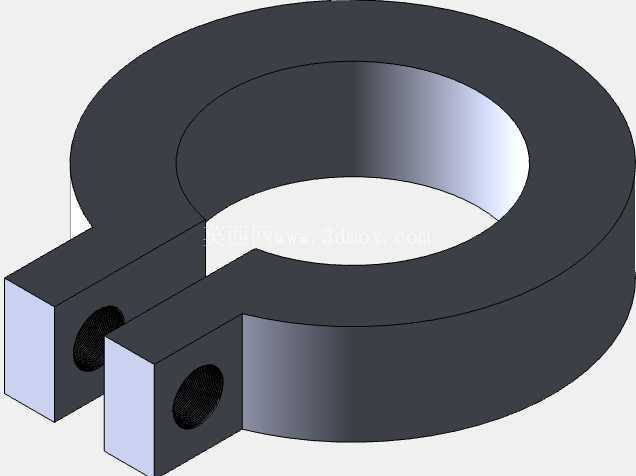

浮标主体外侧均匀分布四个带安装孔的凸耳结构，每个凸耳都做了加厚处理，根部和壳体之间做了圆弧过渡避免应力集中，既可以作为吊装时的受力点，也能通过焊接挂钩的支撑杆连接锚链，将浮标固定在指定的监测点位，不会因为水流、潮汐作用出现位置漂移。下半舱的浮力舱采用中空结构设计，重心集中在浮标整体的下半部分，搭配夹具固定的配重块，可以让浮标始终保持竖直姿态，即使被波浪打翻也能快速回正，保证顶部的太阳能板始终朝上接收光照，水下的传感器始终处于设定的采集深度。

安装边界方面，这套浮标结构的最大外径控制在400mm以内，整体高度320mm，四个安装凸耳的孔位中心距为460mm，单套结构自重控制在3.2kg，搭配内部填充的浮力材料后整体浮力不小于15kg，除了承载自身的电气模块、传感器之外，还可以预留2kg以上的载荷冗余，方便后续加装其他类型的水质监测传感器。锚点连接的支撑杆采用直径12mm的不锈钢杆件，焊接挂钩的破断拉力不小于5kN，在流速不超过2m/s的水域可以保证固定可靠，不会出现锚链断裂导致浮标漂失的问题。

设计过程中重点考虑了长期户外使用的耐候性，壳体结构的壁厚做了均匀化处理，最小壁厚不小于3mm，避免长期受紫外线照射、海水腐蚀出现结构强度下降的问题；所有外露的金属安装件都采用不锈钢材质，和塑料壳体接触的位置做了绝缘隔离，避免不同材质接触出现电化学腐蚀。传感探头的安装位设计在下半舱的底部平面，距离浮标底部20mm的位置，既可以保证探头完全浸没在水中，又能避免探头直接接触水底的淤泥造成堵塞、测量数据失真的问题，探头安装位预留了标准的螺纹接口，可以兼容市面上主流的插入式水质传感器，不需要额外做转接结构就能完成装配。
