重型拖车活动部件弹簧插销式锁扣结构

该锁扣结构主要面向拖挂类设备的活动部件锁止场景，常见于小型游艇拖车、农用拖斗、工程拖挂单元的铰接部位限位，用来在拖挂设备驻车、装卸、非行驶状态下锁定可活动的连接构件，避免部件意外滑移、摆动引发的安全隐患。不同于普通小型箱柜插销，这类锁扣需要承受拖挂场景下的交变冲击载荷，因此整体结构采用了加厚安装基座搭配大直径锁销的设计思路，基座上预留两个沉头安装孔，可通过螺栓直接固定在拖车的金属框架上，安装时需要保证锁销的伸出方向与被锁止部件的销孔同轴度偏差不超过1mm，否则会出现锁销卡滞、无法顺利插入的问题。

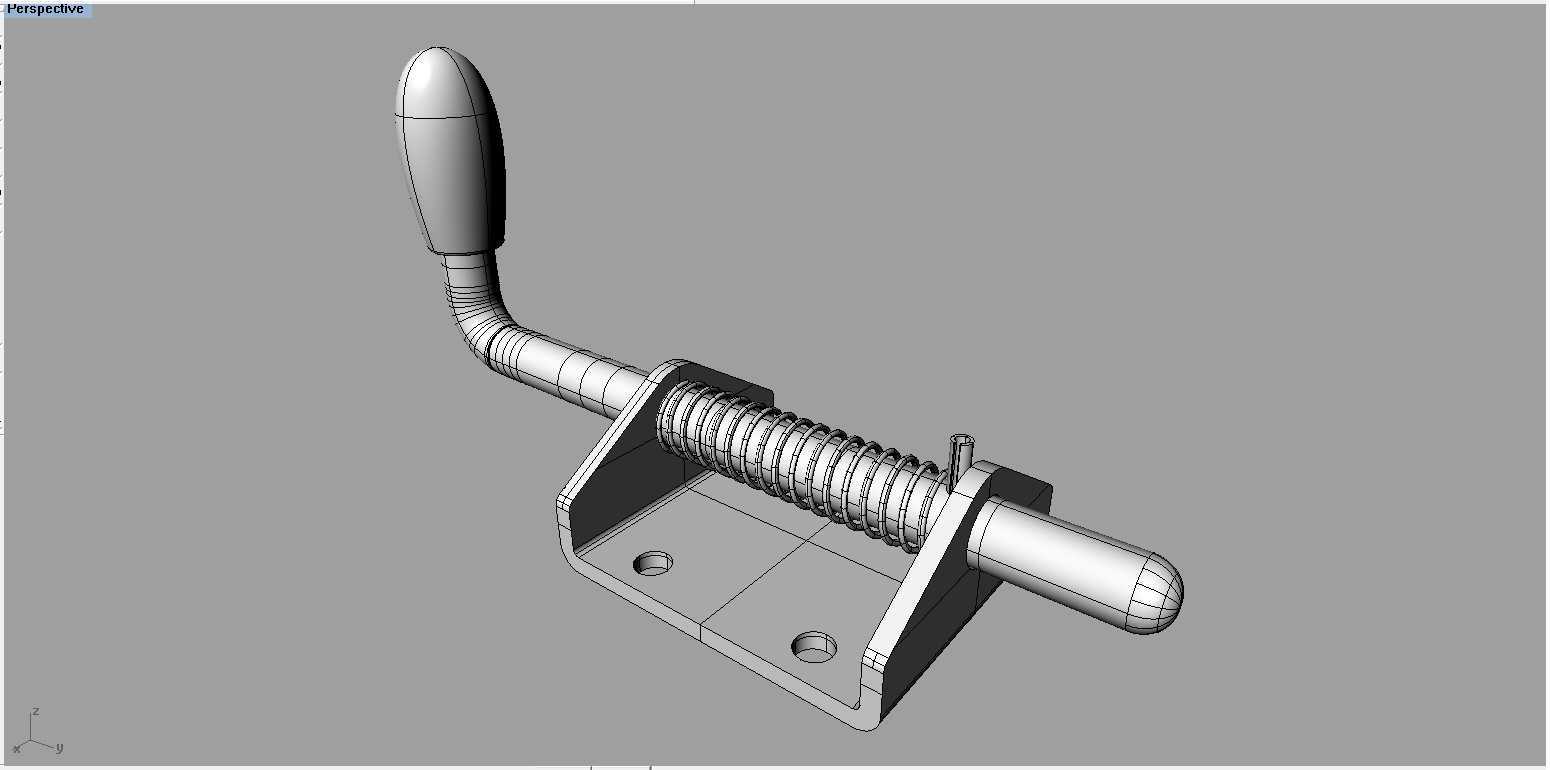

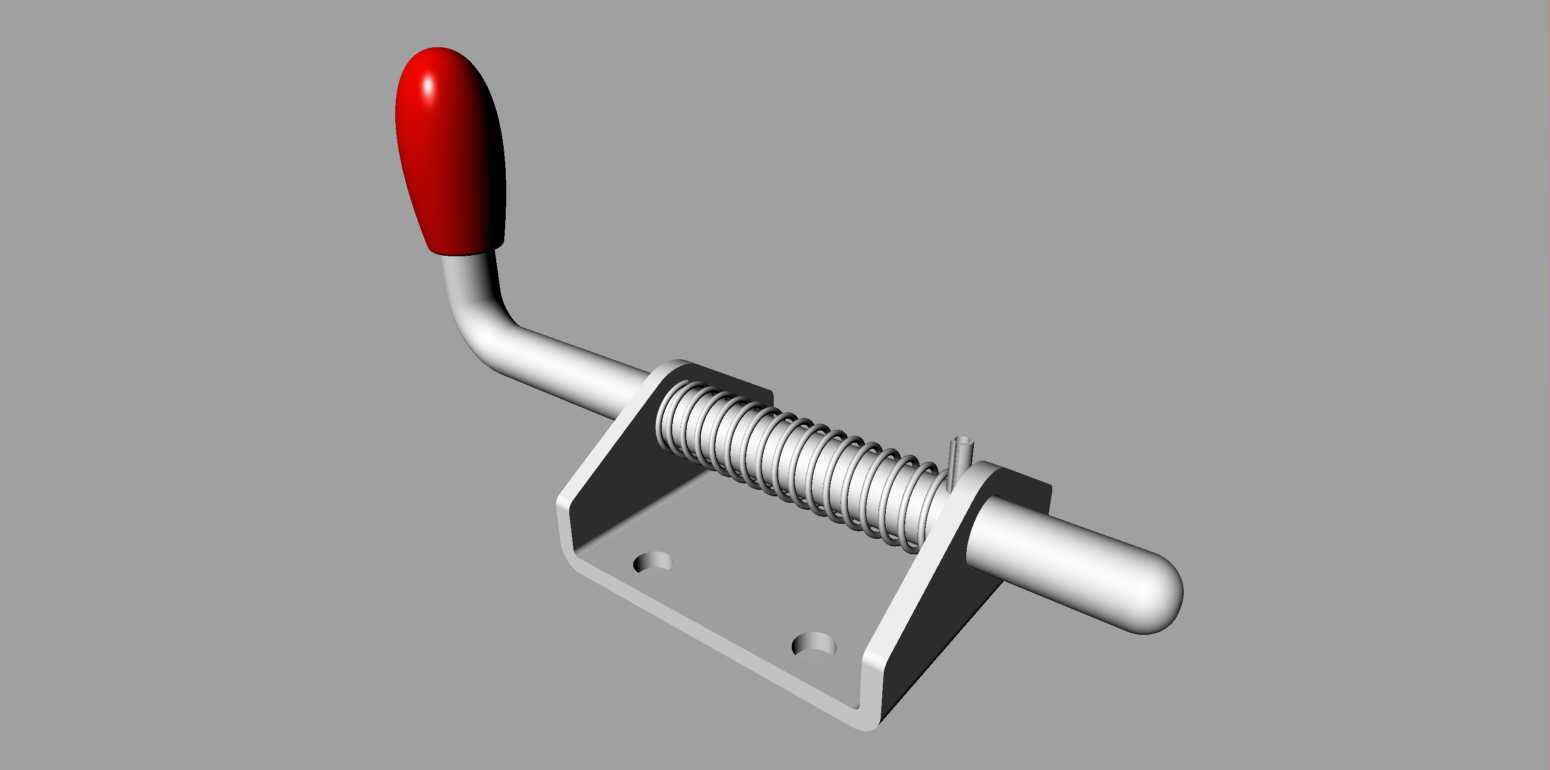

从结构细节来看，锁销外侧套有复位压簧，常态下弹簧将锁销顶出至锁止位置，操作端的弯臂搭配椭球形握持手柄，操作人员戴劳保手套也能顺利施力，向后拉动手柄即可压缩弹簧带动锁销回缩，解除锁止状态，松开手柄后弹簧自动复位完成锁止，不需要额外的锁定结构来保持锁止状态，弹簧的预紧力经过匹配，既不会因为行驶过程中的振动导致锁销意外回缩，也不会让操作人员拉动手柄时需要施加过大的力。锁销的头部做了圆弧导角处理，即使被锁止部件的销孔存在少量位置偏差，导角结构也能引导锁销顺利插入孔内，降低对位操作的难度。

安装基座采用折弯一体成型的结构，两侧的立板直接对锁销形成径向支撑，不需要额外加装衬套，减少了装配零件数量，同时立板的高度经过计算，能够给弹簧提供足够的导向空间，避免弹簧压缩过程中出现偏折、卡滞的问题。手柄与锁销的连接部位做了圆弧过渡，没有尖锐的棱角，避免操作人员操作时被划伤，弯臂的角度设计符合人体工学，站立操作时手腕不需要过度弯折即可完成解锁动作。

在实际选型应用中，这类锁扣的锁止行程需要匹配被锁止部件的活动间隙，若被锁部件的窜动量较大，需要选择锁销伸出长度更长的规格，避免锁止后仍存在旷量；安装面需要保证足够的结构强度，若直接固定在薄钢板上需要额外加装加强衬板，防止长期受冲击后安装孔变形、基座脱落。不同于电驱动的锁止机构，这种纯机械弹簧式锁扣不需要外接电源或气路，可靠性更高，在户外淋雨、扬尘的恶劣作业环境下也能稳定工作，只需要定期在锁销表面涂抹润滑脂减少磨损即可，维护成本极低。

建模过程中需要重点关注弹簧的压缩行程与锁销行程的匹配关系，保证锁销完全回缩时弹簧不会被压并，避免弹簧长期处于并圈状态产生塑性变形，丧失复位弹力；同时安装孔的位置尺寸需要严格对应安装基准面，保证实物装配时的互换性，锁销与基座立板的配合间隙控制在0.1-0.2mm之间，间隙过小容易因为杂物进入出现卡滞，间隙过大则会导致锁销晃动，长期使用后出现磨损松旷。手柄的曲面造型需要兼顾握持手感与结构强度，椭球形的手柄表面没有凹陷结构，不会积存泥水，适合户外拖车的使用场景。
