在民用建筑、工业厂房的自动喷水灭火系统管网布设中,楼层区域控制阀是承担分区管控、水流状态反馈、检修隔离功能的核心管路组件,其布设位置通常位于各楼层喷淋主管道的进水端,上接消防供水立管,下连本楼层所有喷淋支管网络,是平衡系统整体供水可靠性与分区运维灵活性的关键节点。日常系统处于待命稳压状态时,阀组保持常开,保障管网压力稳定传递至每一个喷淋头;当本楼层发生火情触发喷淋头破裂喷水时,阀组内的水流感应部件会第一时间触发信号反馈至消防控制室,明确火情所在楼层,为应急处置提供精准位置指引;当楼层内需要进行管路检修、喷淋头更换、管网试压作业时,可关闭对应区域控制阀,无需排空整个消防管网的存水,大幅降低运维作业对整体系统的影响范围,减少管网重复充水的工作量与水资源浪费。

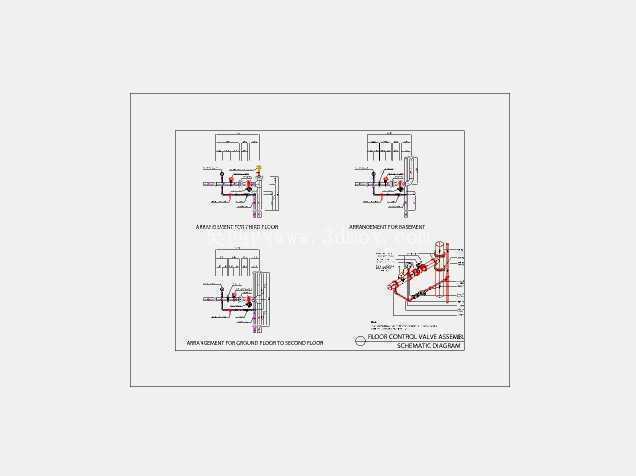

从结构设计逻辑来看,该阀组采用集成化布局思路,将主控闸阀、水流指示器、信号反馈模块、检修旁通、压力测试接口整合在同一安装段内,避免了零散部件现场拼接带来的密封点过多、安装偏差累积、占用管井空间过大的问题。设计过程中优先考虑了管井内的安装操作空间,整体阀组沿管道轴向的长度控制在常规管井进深允许范围内,阀体两侧预留的法兰连接段长度满足现场螺栓紧固的操作距离,不需要额外增加管道变径或短接调整;垂直方向的尺寸适配常规楼层喷淋主管道的安装高度,阀组上的信号反馈模块、手动操作手柄均朝向巡检通道一侧,日常巡检人员无需俯身或探入管井深处即可观察阀位状态、手动操作阀门启闭,信号接线端子的位置预留了足够的线缆弯曲半径,方便消防弱电线路的接驳与后期维护。
功能层面的设计充分考虑了消防系统的可靠性要求,主控阀门采用明杆结构设计,阀杆的升降位置可直观反映阀门的启闭状态,避免暗杆阀门容易出现的阀位误判问题,防止因阀门误关闭导致的喷淋系统失效;水流开关采用桨叶式感应结构,桨叶的摆动角度与管内水流速度匹配,既可以在喷淋头动作时快速触发信号,也能避免管网压力波动导致的误报警;阀组两端预留的压力检测接口可在日常巡检时快速接入压力表,读取阀前阀后的压力差值,判断阀组内部是否存在堵塞、阀瓣是否完全开启,无需拆解管路即可完成状态排查。旁通管路的设计兼顾了检修时的小流量补水需求,当主控阀关闭进行检修作业时,可通过旁通管路维持下游管网的基础压力,避免管网完全失压带来的安全隐患。
安装边界的设计适配国内主流的消防管道安装规范,法兰连接尺寸符合通用管路法兰标准,可直接与同管径的镀锌钢管法兰对接,不需要定制转换连接件;阀组的固定支架点位设置在阀体两侧的承重位置,避免管道重量直接作用在阀体上导致的阀体变形、密封面渗漏问题;所有外露操作部件的边缘均做了圆弧过渡处理,避免管井内狭窄空间作业时的磕碰划伤。考虑到消防管网长期充水的使用环境,阀组内部过流部件的流道设计采用平滑过渡结构,减少水流经过阀组时的压力损失,避免局部涡流导致的管路振动与噪音,同时降低水中杂质在阀组内部沉积的概率,延长阀组的免维护周期。在三维建模过程中,每一个连接螺栓的位置、密封垫片的厚度、操作手柄的转动范围都按照实际产品的装配尺寸进行还原,手柄转动全程不会与周边管道、管井壁面发生干涉,现场安装时可直接参照模型排布管线路由,提前预判安装冲突点,减少现场施工的返工量。
