适用于Ansys仿真的太阳能热水器结构设计

这套太阳能热水器的结构设计，核心围绕Ansys热流耦合仿真的工程需求搭建，在民用住宅、小型商用建筑的集中供热水场景中，这类结构的仿真验证是产品落地前必不可少的环节。日常工况下，设备需要承接太阳辐射能完成冷水到生活热水的转换，管路排布直接决定集热效率、流阻损失以及长期运行的结垢风险，因此建模阶段就需要把实际安装的边界条件纳入考量，避免仿真结果和现场运行出现过大偏差。

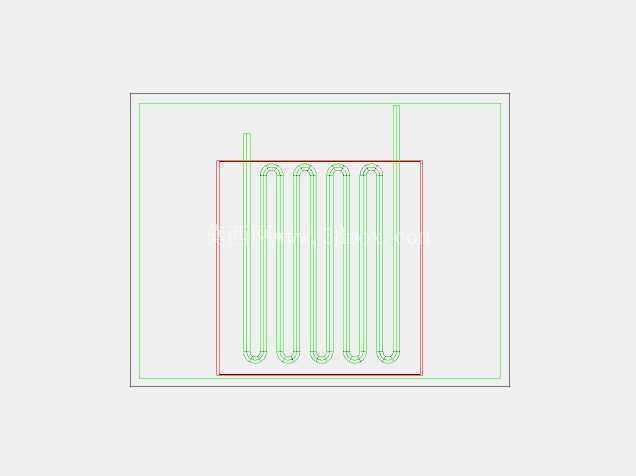

从功能特性来看，该结构采用多回程并联蛇形管作为核心集热流道，流道整体嵌入集热板的有效受光区域内，进水端从集热模块下侧接入，经过多段弯折的流道逐步抬升，最终从模块上侧接出热水管路，这种排布方式既可以保证管内水流始终保持满管状态，避免气堵造成的局部过热，也能让冷水在流道内的停留时间匹配太阳辐射的换热强度，减少进出口温差的波动。设计过程中特意将流道的弯折半径控制在合理区间，既不会因为弯折半径过小造成流阻陡增，增加循环泵的功耗，也不会因为半径过大浪费集热板的有效受光面积，每一段平行流道的间距都经过热扩散距离的核算，保证相邻流道之间的集热板温度场均匀，不会出现局部热斑加速板材老化。

在安装边界的处理上，建模时预留了集热模块外框的安装固定位，外框尺寸匹配常规民用屋面的支架安装间距，不需要额外做转接件就可以直接固定在通用太阳能支架上，流道的进出口接口位置统一设置在模块侧边的同一区域，方便现场管路连接做保温处理，减少外露管路的热损失。考虑到仿真需要覆盖不同安装倾角的工况，模型的坐标系完全对齐工程安装的基准面，在Ansys中做网格划分时，可以直接根据不同地区的太阳高度角调整辐射边界的入射角度，不需要重新调整模型的装配位置。

设计思路上没有追求过于复杂的结构，而是优先保证仿真模型和实际量产产品的几何一致性，流道的壁厚、集热板的厚度、外框的型材截面都完全按照实际加工的尺寸搭建，没有做不必要的简化，避免因为几何简化造成仿真时的热阻、流阻计算偏差。比如流道和集热板的接触区域，建模时保留了实际的接触宽度，在仿真中可以直接设置接触热阻参数，还原真实生产中管板结合的传热状态，而不是理想的完全接触模型，这样得出的换热效率、温升速率数据才能直接指导实际产品的性能优化。

针对实际运行中可能出现的极端工况，比如夏季正午空晒、冬季低温管路防冻等场景，模型的结构细节也做了对应保留，比如流道的最高处预留了排气结构的安装位，最低处预留了泄水接口的位置，在做结构应力仿真时，可以直接导入温度场的计算结果，分析不同工况下管路热胀冷缩产生的应力集中位置，提前优化弯折处的结构强度，避免长期运行出现管路开裂漏水的问题。整个模型的几何拓扑干净，没有多余的碎面、重叠面，在做流场网格划分时可以快速生成高质量的边界层网格，大幅减少仿真前处理的时间成本，不管是做稳态的热效率计算，还是瞬态的全天温升模拟，都能直接调用模型开展计算，不需要再做几何修复工作。
