水箱集水管道用立式泵结构设计

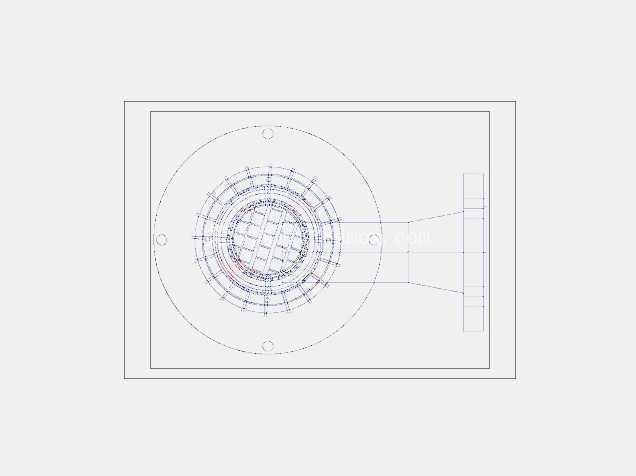

　　在民用建筑供水、工业循环水系统、小型水处理场站的水箱集水环节，立式泵的选型与安装直接影响整套管路的输水效率与运维成本，这类安装于水箱出水段的立式泵，核心作用是将水箱内汇集的存水稳定加压输送至后续管路，相比卧式泵，其立式安装的结构形式能大幅节省水平方向安装空间，尤其适合地下泵房、楼顶水箱间这类水平空间局促的布设场景。从结构设计逻辑来看，这款立式泵采用轴向进水、径向出水的流道布局，进水口与水箱集水管路直接对接，泵体底部的法兰安装边预留了均匀分布的螺栓过孔，可直接固定在水箱顶部的预埋安装基座上，安装时不需要额外搭建复杂的支撑钢架，仅需在基座与泵体法兰之间加装密封垫片，就能避免运行过程中的渗漏问题。

　　泵体的叶轮腔采用同心圆式的对称结构，这种结构能让水流从轴向进入叶轮后，沿流道均匀向四周扩散，减少水流偏流带来的径向力不平衡问题，降低泵组长时间运行时的振动幅度，延长机械密封与轴承的使用寿命。从安装边界尺寸来看，泵体的最大外径集中在中部叶轮腔位置，安装时需要在泵体周边预留不小于150mm的操作空间，方便后期检修时拆卸泵体端盖、更换密封件；泵体顶部的电机连接端采用标准的止口配合结构，可匹配同功率等级的标准立式电机，不需要额外定制连接法兰，降低备件替换的成本。

　　在实际应用场景中，这类立式泵通常配套液位控制系统使用，当水箱内水位达到设定启泵液位时，泵组启动将集水输送至用水点或后续处理单元，水位降至停泵液位时自动停机，避免泵组长时间空转造成的机械损坏。设计过程中，泵体的流道内壁做了圆弧过渡处理，没有突兀的直角转折，能减少水流在流道内的沿程阻力损失，提升泵组的输水效率，同时也能降低水流高速冲刷壁面产生的运行噪音。泵体的出水接口采用标准的法兰连接形式，可直接对接同管径的输水管道，接口位置的加强筋结构从泵体本体延伸至法兰根部，能承受管道安装时产生的额外应力，避免接口位置因为应力集中出现开裂问题。

　　针对水箱集水场景可能存在的细小杂质问题，泵体进水端预留了滤网安装位，可加装适配的过滤网，避免大颗粒杂质进入叶轮腔造成叶轮卡滞或者流道堵塞，减少日常运维的清理频次。从结构建模的角度来看，这款立式泵的所有配合尺寸都遵循通用机械设计标准，安装孔位、接口尺寸、配合止口的公差都按照中等精度等级设定，既满足零部件的互换性要求，也不会因为过高的精度要求提升加工制造成本。泵体的外部轮廓没有多余的凸起结构，整体线条简洁，安装后不会与周边的管道、支架产生干涉，在布设管路时可以根据现场空间调整出水接口的朝向，适配不同走向的输水管道。在实际选型匹配时，需要结合水箱的有效容积、设计输水流量、管路沿程阻力损失来匹配对应功率的动力单元，这款泵体结构可适配多种扬程规格的叶轮组件，只需要更换叶轮与对应的泵体端盖，就能调整泵组的输水参数，不需要整体更换泵壳，提升了产品的场景适配能力。
