工业厂区集成化工艺管道排布设计

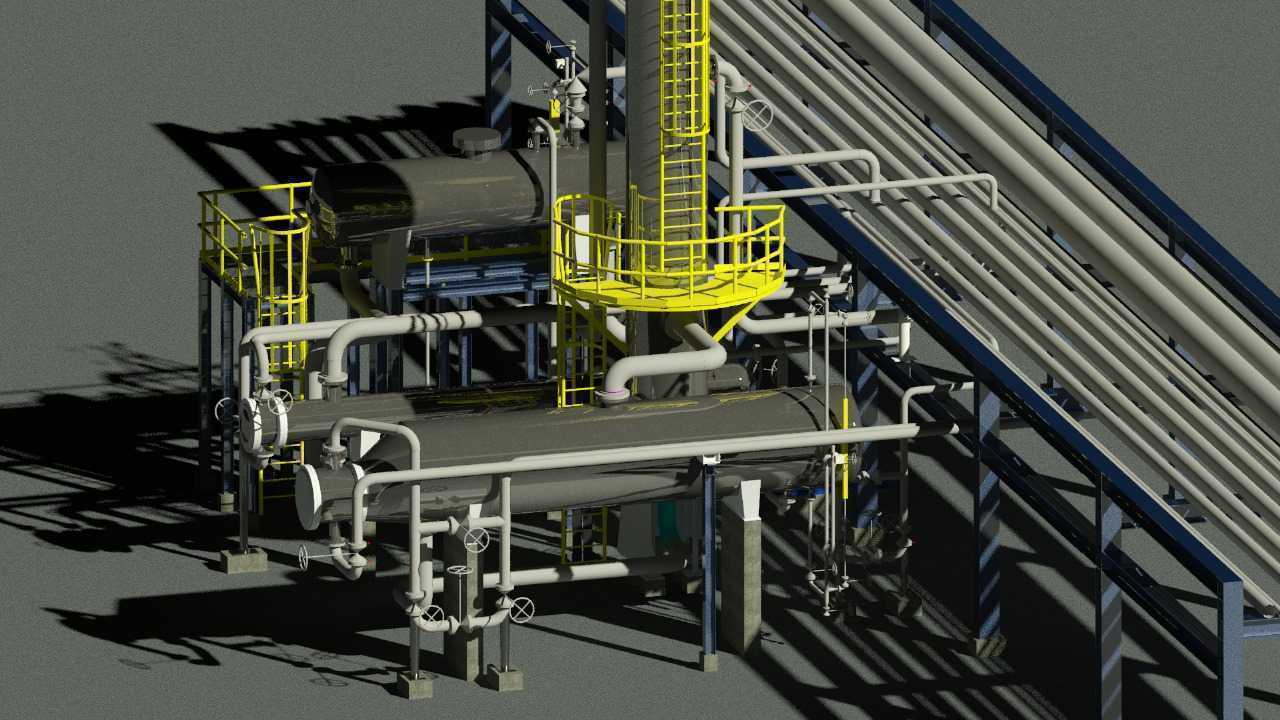

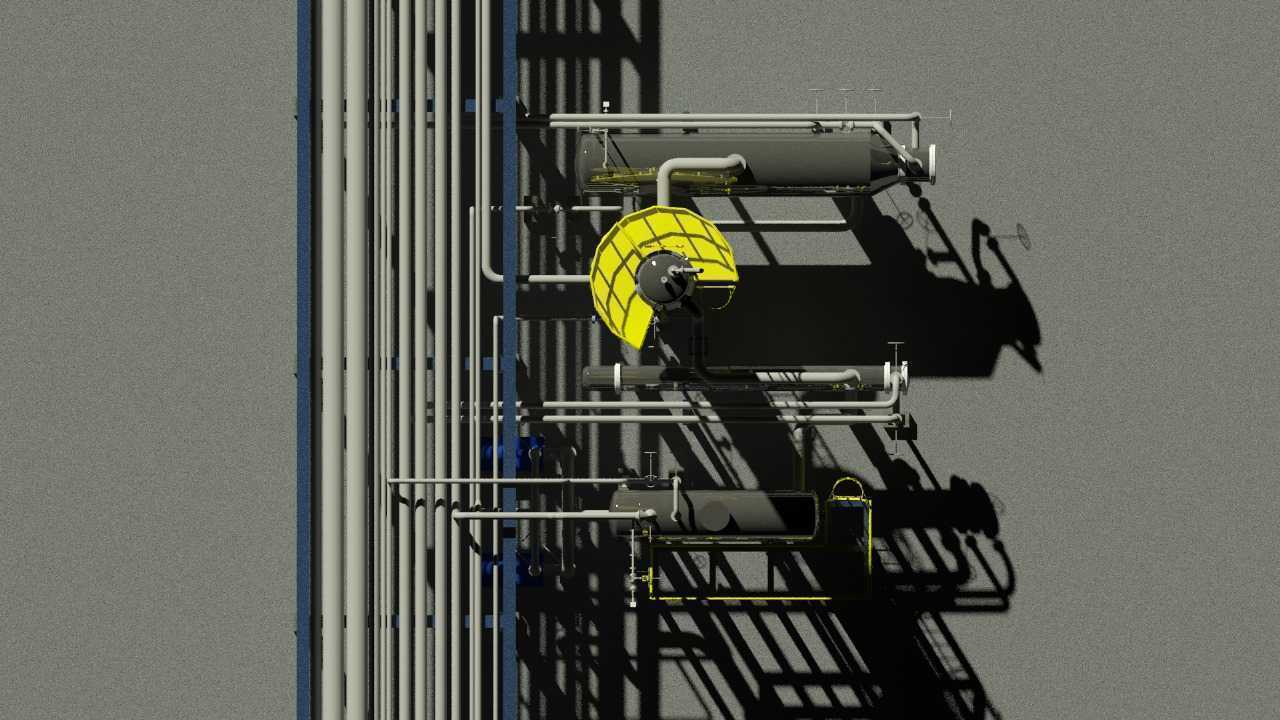

　　这套管道排布方案主要面向化工、食品加工、常规制造类厂区的工艺流体输送场景搭建，在实际厂区规划中，这类集成管道承担着生产原料输送、循环介质传导、生产废弃物转运的核心作用，不同管径的管路对应不同的介质输送需求，大管径管路多走大流量的循环水、低压蒸汽类介质，小管径管路则负责精准输送添加剂、压缩空气或者仪表用气，整套排布需要兼顾介质流向的顺畅性、后期检修的操作空间，以及厂区整体布局的规整性。从设计逻辑来看，这套排布没有采用零散布管的思路，而是沿建筑立面做了集中管廊式整合，所有主管路沿垂直立面平行排布，分支管路从主管侧方接出，对应下方不同的生产工位接口，这样的设计能最大程度减少管路交叉带来的流阻损耗，也能避免零散布管占用过多的厂区通行空间。

　　在管路固定结构上，每间隔对应管径8-10倍的距离就设置了一组管夹支架，支架直接固定在建筑侧墙的预埋钢结构上，不同管径的管路匹配对应规格的管夹，大管径管路额外增加了斜向支撑结构，避免管路充液后因为自重产生挠度变形，影响接口密封性能。针对管路的热胀冷缩补偿，在长直管路段预留了自然弯补偿结构，没有额外加装突兀的补偿器，既节省了部件成本，也让整体排布更简洁，同时在管路的最低点位设置了排净接口，最高点位预留了排气口，方便后期投产前的管路吹扫、试压以及日常维护时的介质排空。

　　从安装边界来看，整套管廊距离建筑墙面的预留距离控制在300mm到500mm之间，足够操作人员侧身进入管路后方进行螺栓紧固、防腐检查等操作，管路最外侧距离厂区通行通道的边界保留了1.2米以上的安全距离，不会影响日常的物料转运和人员通行，不同介质的管路按照压力等级、介质危险等级做了分层排布，蒸汽类高温管路布置在管廊最上层，水管类常温管路布置在中层，电缆及仪表气路布置在最下层，避免高温管路泄漏时影响下层管路及线路的安全。细节设计上，带操作机构的阀门全部布置在距离操作地面1.2米到1.5米的高度区间，不需要额外加装操作平台就能完成阀门的开关调节，阀门两侧都预留了可拆卸的短接结构，后期阀门损坏更换时不需要切割整段管路，只需要拆卸短接就能完成部件更换。管路上的黄色标识部件是介质流向标识和巡检点位标识，对应日常巡检的检查节点，方便运维人员快速识别管路内的介质流向，定位需要检查的法兰密封点、支架固定点。

　　这套排布设计在建模阶段就同步做了干涉检查，所有管路之间、管路与建筑结构之间都预留了足够的安装间隙，不会出现现场安装时才发现构件碰撞需要返工的问题，管路的转弯半径全部按照对应管径的规范要求设置，减少流体在转弯处的阻力损失，同时也避免直角转弯处长期受介质冲刷出现管壁磨损的问题。对于有保温需求的管路，建模时已经预留了保温层的厚度空间，后期包裹保温棉之后不会出现管路间隙过小无法施工的问题，管廊的整体载荷也经过核算，满管状态下加上保温层的重量，所有支架的受力都在钢结构的许用应力范围内，不会出现支架变形、管路下沉的问题。在分支管路的接口设计上，全部采用上接或者侧接的方式从主管引出，避免从主管底部接出时，管路内的杂质沉积在分支接口处造成堵塞，每个分支管路靠近主管的位置都设置了独立的切断阀，单个工位检修时只需要关闭对应分支的阀门，不需要关停整条主管路，能最大程度减少检修对整体生产的影响。
