气动两通开关式不锈钢过滤Y型阀结构

　　在食品加工蒸汽管网、化工小口径流体输送、市政供水支管、小型燃油供油回路这类对管路通断速度、介质洁净度有要求的场景里，带气动执行机构的两通Y型过滤阀一直是管路集成时的常用选型，这类阀件把过滤截污和通断控制的功能整合在同一阀体里，不用在阀前额外加装独立Y型过滤器，能减少管路的连接焊点与法兰密封点，降低窄空间里管路布局的复杂度，也能减少后期运维的泄漏排查点。从结构设计逻辑来看，这款阀采用Y型的流道布局，和普通直角式截止阀相比，流道的弯折角度更小，介质流经阀腔时的压损更低，不容易在阀腔内部形成介质滞留的死区，对于输送有一定粘度的润滑油、或者含有微小颗粒杂质的未完全过滤水、低压饱和蒸汽这类介质时，能减少杂质在阀腔拐角处淤积卡涩阀芯的概率。

　　阀体采用不锈钢材质锻造成型，流道内壁做了精整处理，表面粗糙度控制在Ra1.6以内，既可以适配蒸汽、清水这类常规介质，也能兼容轻度腐蚀性的油类、燃气类介质，不会因为长期接触介质出现内壁锈蚀脱落污染管路的问题。气动执行机构直接和阀芯做同轴直连设计，没有额外的连杆传动结构，执行器的动作响应延迟控制在0.5秒以内，能满足管路快速切断或者导通的工况需求，执行器和阀体的连接采用标准的内六角螺栓锁紧，密封面用丁腈橡胶O型圈做静密封，更换执行器的时候不用把整个阀体从管路上拆下来，在线就能完成执行组件的更换，减少产线停机的时间。

　　从安装边界来看，这款阀的两端采用标准外螺纹连接结构，适配常规4分口径的低压流体管路，阀体的Y型过滤段预留了可拆卸的滤帽结构，滤帽和阀体之间用金属缠绕垫密封，不需要把整个阀拆下来，只需要关闭阀前后的截止阀，就能拧开滤帽取出内部的不锈钢滤网做反冲洗清理，运维操作的空间只需要预留滤帽长度加100mm的操作空间即可，不需要给整个阀体预留太大的拆装余量。阀芯采用锥面密封结构，密封面堆焊硬质合金，长期频繁通断动作也不会出现密封面冲刷磨损导致的内漏问题，阀杆部位采用双重填料密封，第一层是聚四氟乙烯填料做基础密封，第二层是橡胶防尘圈阻挡外界灰尘进入阀杆摩擦副，即使在有粉尘的车间环境里长期使用，也不会出现阀杆卡涩或者外漏的问题。

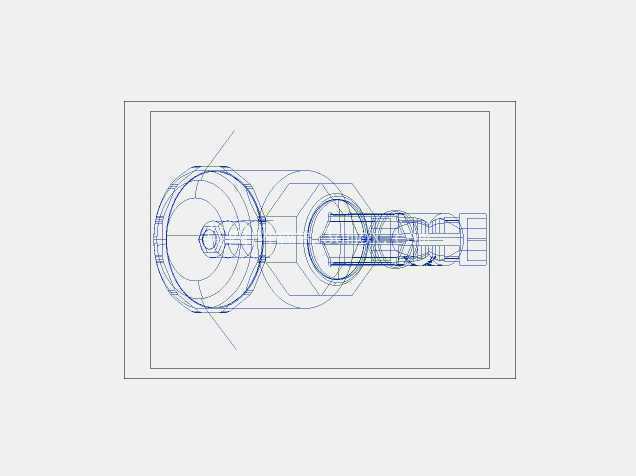

　　在实际做管路三维布局的时候，这款阀的安装方向需要注意Y型过滤段的朝向要和介质流向呈45度向下倾斜，让滤腔处于流道的下方位置，这样介质里的杂质才能顺利沉积到滤帽底部，不会被介质长期冲刷卡在滤网的网孔上，也能在清理的时候让杂质顺着滤帽开口自然流出，不会残留在滤腔内部。和普通的电磁阀加独立Y型过滤器的组合方案相比，这款集成式的阀件整体长度比两个独立件串联的长度短30%左右，在布局紧凑的设备内部管路里，能节省不少安装空间，同时气动驱动的方式比电磁阀的适用介质范围更广，不会因为介质里的微小铁屑吸附在电磁阀芯上导致动作失效，可靠性更高。在做三维建模的时候，这款阀的所有配合面都按照实际加工公差做了偏移处理，阀体和执行器的连接面、滤帽的螺纹配合面、两端的管路连接螺纹都做了真实的牙型建模，导入管路装配体的时候不会出现配合干涉的问题，流道的内部结构也做了完整的实体建模，做管路流场仿真的时候可以直接提取内部流道的模型，不需要再做额外的曲面修补工作。
