卧式承压储液罐体带接管支座结构

这类卧式承压储液罐体在中小型流体存储、工艺缓冲环节的应用覆盖度很高，不管是厂区压缩空气系统的冷凝液暂存、小型化工工段的中间介质缓存，还是暖通系统的膨胀稳压、水处理环节的药剂存储，都能见到同结构产品的身影。区别于立式储罐对垂直安装空间的高要求，卧式布局的罐体可以充分利用厂房内的低层闲置空间，尤其适合层高受限、吊装能力不足的现场安装场景，不需要搭建高位操作平台，日常巡检、阀门操作都可以在地面完成，能有效降低后期运维的作业风险。

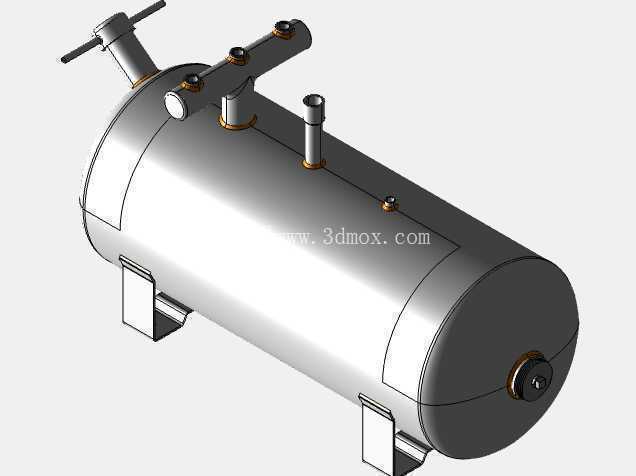

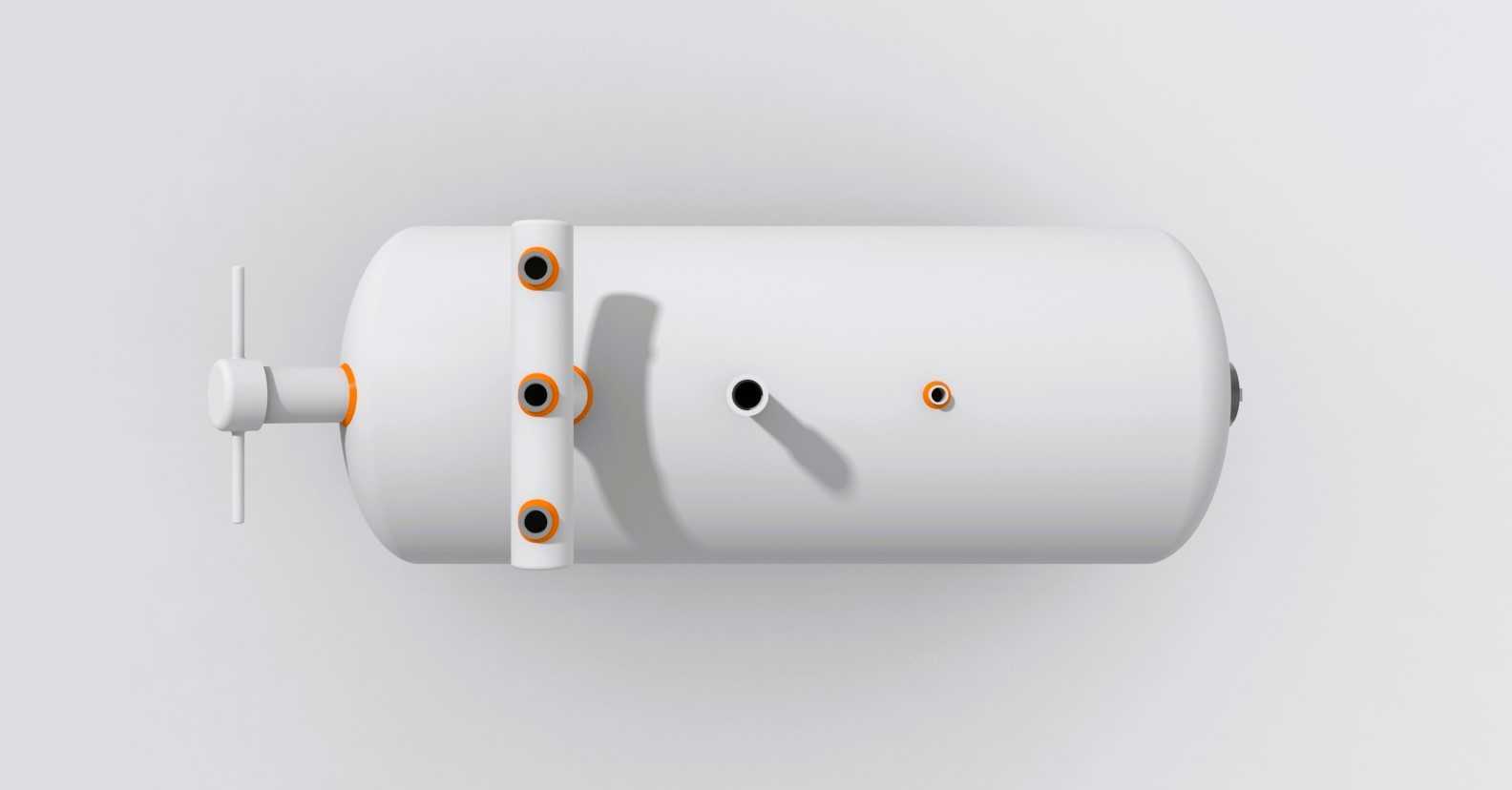

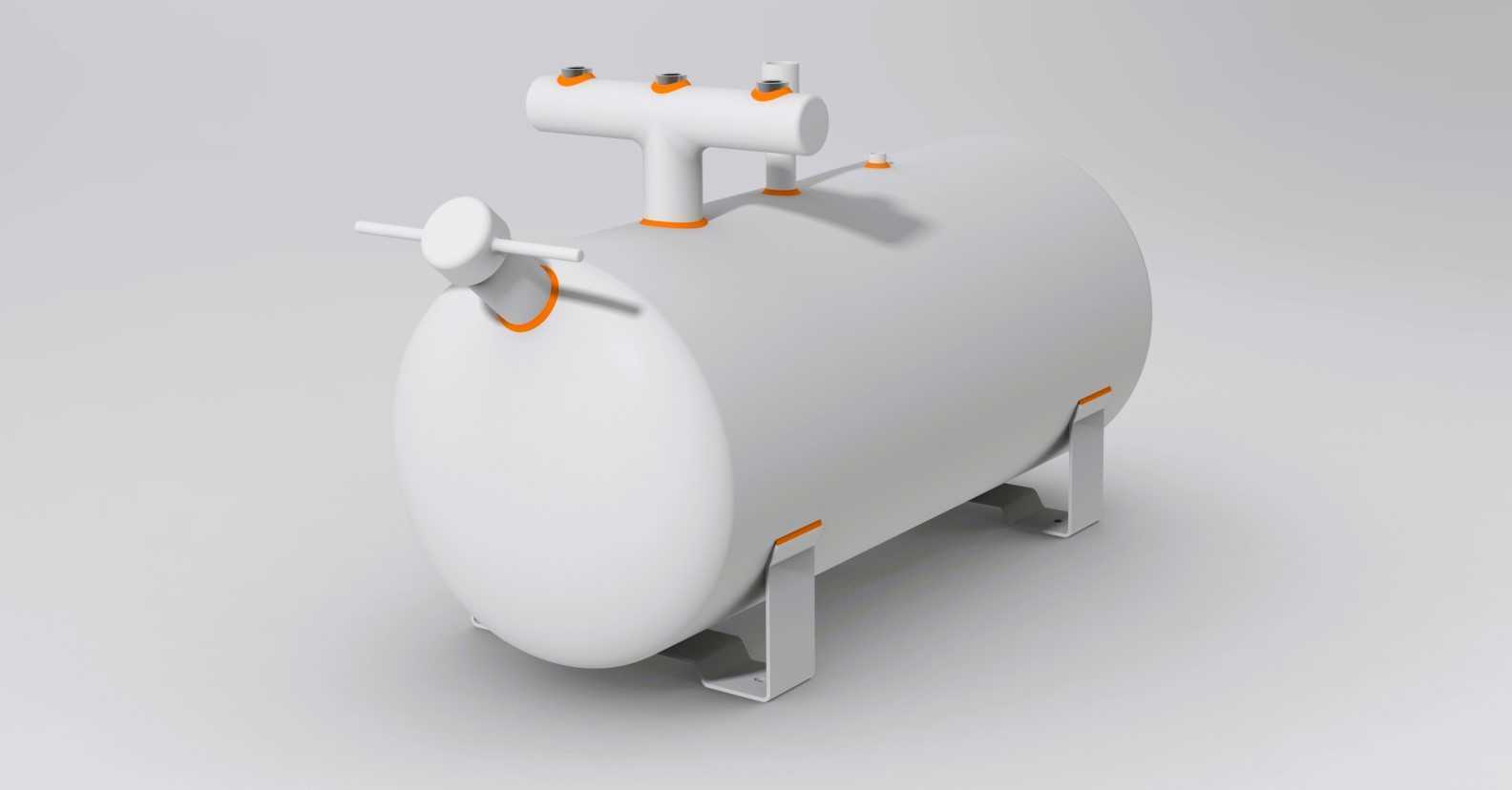

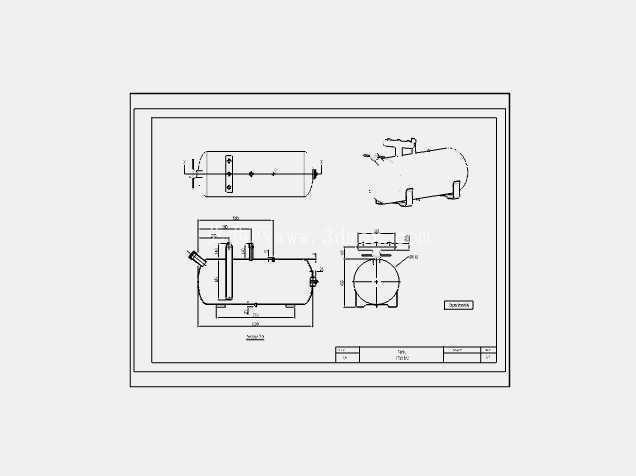

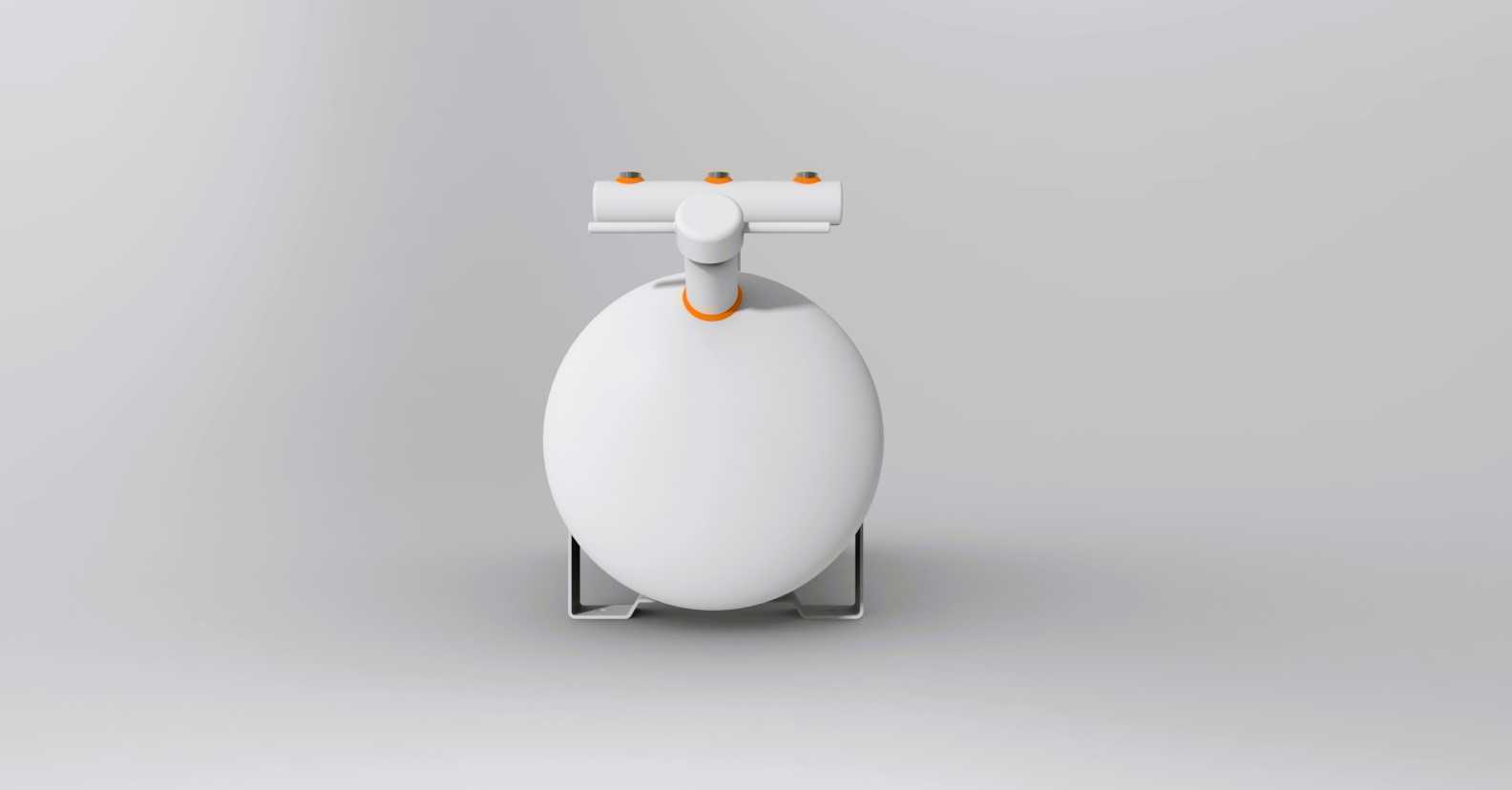

从结构功能来看，罐体主体采用等直径圆筒搭配两端标准椭圆封头的构型，椭圆封头的曲面过渡设计可以均匀分散内部介质压力带来的应力集中，相比平盖封头能承受更高的工作压力，同时减少封头区域的材料冗余，控制整体设备重量。罐体顶部设置的多组接管分别承担不同功能：居中的大口径接管用于介质注入或者气相平衡，两侧的小口径接口可根据实际工艺需求接装压力表、安全阀、液位传感器等仪表，端部带手轮结构的接口是主出料或者排污操作端，手轮的操作力矩经过匹配设计，不需要额外加装辅助扳手就能完成启闭操作，接口处的密封结构采用标准锥面配合，能在反复启闭后依然保持可靠的密封性能，避免介质跑冒滴漏。

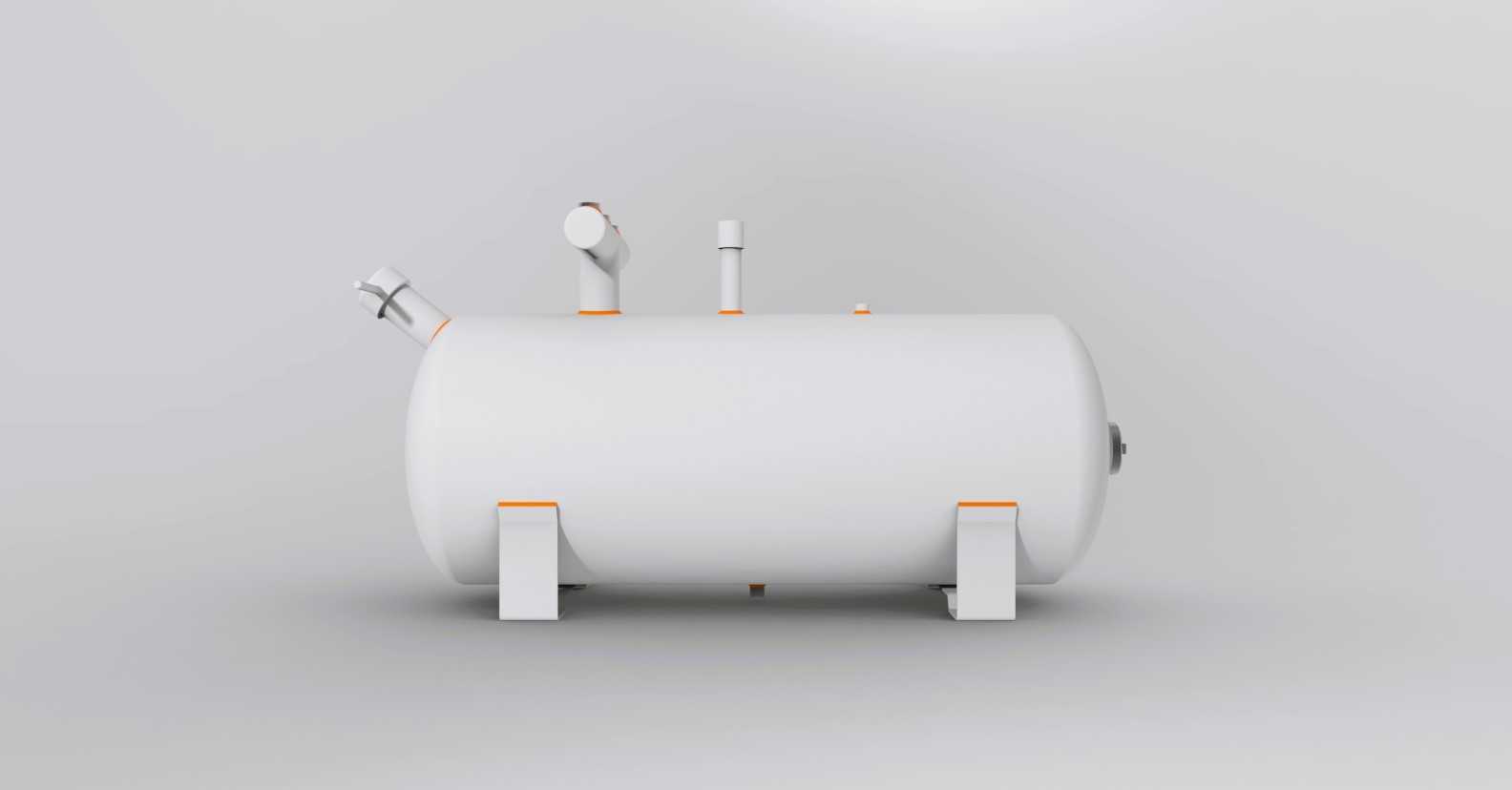

支撑结构选用的是对称布置的鞍式支座，这种支座和卧式圆筒的接触面积大，能把罐体满载时的重量均匀传递到安装基础上，避免罐体局部应力过大导致的筒体变形。支座上的安装预留孔可以适配不同规格的地脚螺栓，安装时可以根据现场基础的平整度微调罐体水平度，保证内部介质的液位检测精度，同时避免罐体因为倾斜导致的排污口积液残留。支座和筒体连接的位置做了局部加强处理，因为满载工况下支座位置是应力集中的高发区域，加强结构可以分散局部载荷，延长罐体的整体使用寿命。

设计过程中首先要确定的是罐体的容积匹配，根据工艺要求的存储量、介质停留时间反推筒体内径和筒体长度，同时要兼顾现场的安装通道尺寸，确保罐体可以整体运输进场，不需要现场拆分焊接。接管的位置排布需要提前考虑外接管道的走向，避免不同接管的外接管线出现干涉，顶部接管的高度要预留出阀门安装、操作的空间，端部操作口的位置要留出足够的操作空间，方便运维人员开关阀门、拆装仪表。筒体壁厚的计算需要结合设计压力、介质腐蚀裕量、材料许用应力综合确定，在保证强度安全的前提下尽可能减少材料消耗，控制整体制造成本。

安装边界方面，首先要确认安装基础的承载能力，基础的承重需要大于罐体满载总重量的1.5倍，避免满载后基础沉降导致的罐体变形。两个鞍式支座的安装间距需要和罐体支座的设计间距严格匹配，误差控制在允许范围内，避免安装时对筒体产生额外的装配应力。外接管道和罐体接管连接时要采用柔性连接，避免管道的热胀冷缩、振动传递到罐体接口位置，导致接口焊缝开裂。罐体安装完成后需要做水平度校准，水平偏差不能超过规范要求的范围，否则会影响液位计的测量准确性，也会导致罐体底部的积液无法完全从排污口排出。日常使用中需要定期检查接管处的密封性能、支座的固定螺栓松紧度，以及罐体表面的防腐层完好情况，及时排查潜在的泄漏、结构松动风险。
