模数1.5齿数19直齿锥齿轮三维建模作品

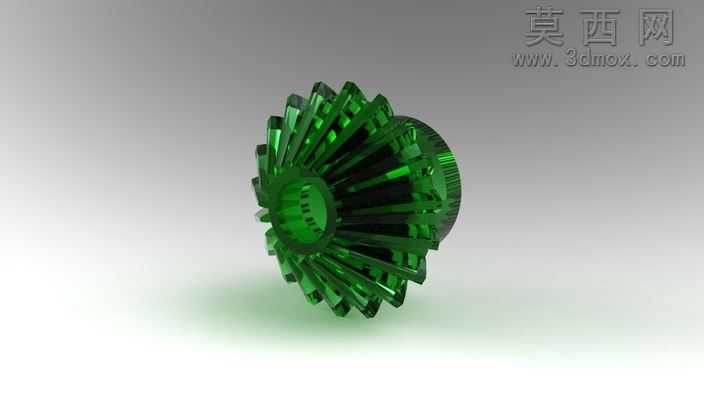

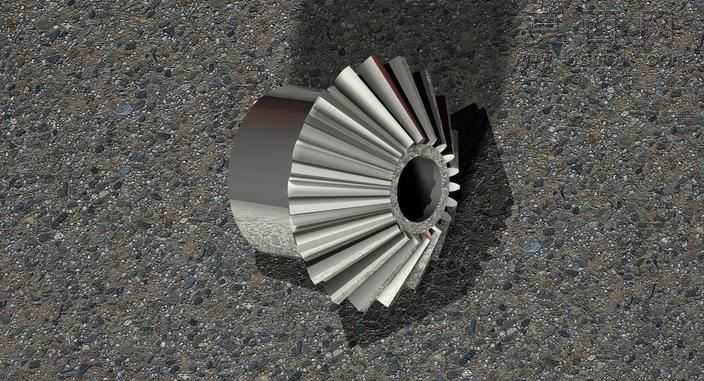

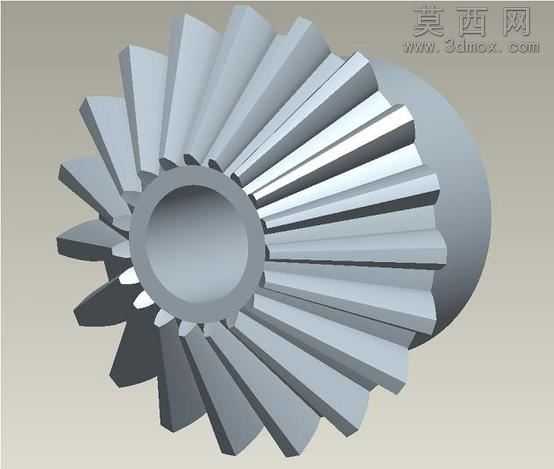

本作品为直齿锥齿轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，严格遵循直齿锥齿轮的齿形生成原理与机械设计规范，精准还原了该类传动零件的结构特征。建模初期首先明确核心设计参数：模数m=1.5，齿数z=19，适配轴径为8毫米，以此为基础搭建齿轮的整体轮廓框架。首先绘制齿轮的背锥基准面，通过渐开线方程生成单个轮齿的齿廓曲线，保证齿形的啮合精度符合机械传动要求，再通过阵列特征完成全部19个轮齿的均匀排布，阵列过程严格控制齿距偏差，确保每个轮齿的角度、尺寸完全一致，避免后续啮合传动出现卡滞、传动不均的问题。轮齿部分完成后，构建齿轮的轮毂基体结构，在基体中心绘制直径8毫米的轴孔特征，轴孔与轮毂外圆保证严格的同轴度公差，同时在轮毂与轮齿的连接位置设置合理的过渡圆角，既避免应力集中提升零件结构强度，也还原了实际机加工零件的工艺特征。材质渲染阶段选用常用的合金结构钢材质，赋予模型银灰色金属质感，调整材质的粗糙度、反光度参数，模拟真实机加工后齿轮表面的金属光泽，同时通过光影渲染突出轮齿的立体感，清晰展现齿面、齿根、齿顶的结构细节。整个建模过程遵循从基准到特征、从局部到整体的设计思路，每一步特征构建都对应实际齿轮的加工工艺逻辑，既保证模型的几何尺寸完全符合设计参数，也兼顾了模型的工程实用性，可直接用于机械传动结构的装配验证、运动仿真，也可作为机械设计教学中锥齿轮结构认知的参考模型，模型的齿形啮合面、轴孔配合面等关键配合部位都做了精度优化，能够满足虚拟装配中的干涉检查、传动比验算等工程应用需求。
