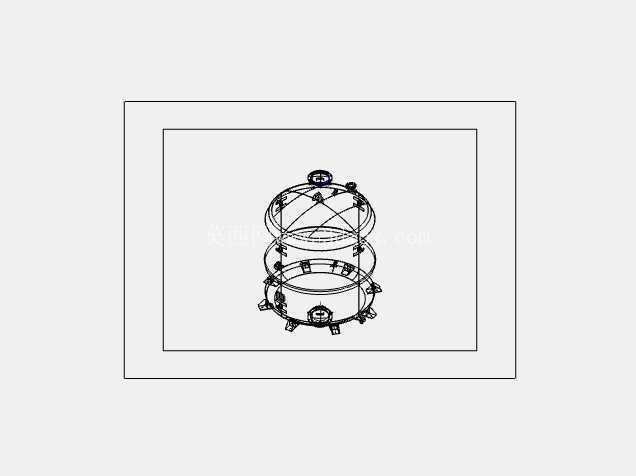

18立方立式圆柱形玻璃钢储液罐体

　　从结构设计逻辑来看，立式圆柱形态是常压储罐的最优形态选择，圆形截面在内部液压作用下环向应力分布均匀，不存在方形储罐的角部应力集中问题，相同容积下圆柱形态的罐体耗材最少，立式安装的形式也能最大化利用厂区竖向空间，减少水平方向的占地占用，对于用地紧张的车间内部、厂区边角区域布置非常友好。设计阶段首先要明确安装边界条件，这类18立方的立式储罐，空罐重量仅为同容积钢制储罐的四分之一左右，对基础的承载力要求更低，不需要做厚重的钢筋混凝土承重台，普通硬化的混凝土地面做局部找平、设置限位挡边即可满足安装要求，罐体底部设置的平底支撑结构要保证和基础面完全贴合，避免局部悬空导致充液后底部应力集中出现渗漏。在化工、市政给排水、轻工酿造、环保水处理等领域，常压储液设备是工艺链路里承担介质暂存、缓冲、周转功能的核心静态设备，这类设备不需要复杂的运动传动结构，但对材质耐蚀性、结构承压合理性、安装适配性的要求丝毫不低于动设备。本次涉及的立式圆柱形玻璃钢储槽，有效容积设定为18立方米，是针对中小型产能工况设计的常压储液单元，区别于钢制储罐易锈蚀、后期维护成本高的痛点，玻璃钢材质的纤维增强结构从材料层面解决了多数酸碱介质、常温废水、非氧化性化学流体的储存腐蚀问题。

　　罐体的壁厚设计遵循梯度变化逻辑，底部区域因为要承受最高的液柱静压力，环向缠绕的玻璃纤维层厚度最大，向上随着液位高度降低，壁厚逐步递减，在保证结构强度满足常压使用要求的前提下，尽可能减少不必要的材料冗余，控制罐体自重和制造成本。顶部设置的人孔结构是后期检修、内部清洁的必要通道，人孔位置偏离罐体中心一定距离，既不影响顶部工艺管口的布置，也能保证检修人员进出的操作空间，罐体侧壁根据工艺需求预留了进液口、出液口、溢流口、液位计接口、放空口的安装位置，所有接口在缠绕成型阶段就做了局部加强处理，避免后期开孔破坏纤维层的连续结构导致接口位置渗漏。从实际应用场景来看，这类储罐可以用于污水处理站的中间废水暂存，承接前端处理单元来水，为后端处理工序稳定供水，避免来水水量波动冲击处理工艺；也可以用于化工生产车间的稀酸、稀碱溶液储存，玻璃钢材质对常温下浓度不超过70%的硫酸、各类浓度的氢氧化钠溶液都有良好的耐蚀性，不需要做额外的内衬防腐处理，使用寿命是普通碳钢储罐的3-5倍；在食品酿造、饮用水处理场景中，食品级树脂制作的玻璃钢罐体不会析出有害物质，符合涉水材料的卫生要求，可以用于生产用水、成品饮品的暂存。

　　设计建模过程中，要重点关注罐体的长径比合理性，18立方的立式储罐长径比控制在1.2:1左右，既不会因为罐体过高导致风载、地震载荷下的稳定性不足，也不会因为直径过大导致顶部操作空间不足，罐体外部不需要设置额外的加强圈，依靠自身的筒体壁厚和上下封头的结构刚度就可以满足常压下的刚度要求，避免充液、卸液过程中罐体出现吸瘪、鼓胀变形。罐顶采用微拱的碟形封头结构，相比平盖结构受力更合理，也能避免罐顶积水，雨水可以顺着封头弧度自然流到罐壁外侧排走，不会在顶部长期积存渗透密封层。罐体底部设置的排净口位于底板最低位置，配合安装时的罐体微小倾斜角度，可以保证卸液、排空时内部介质完全排净，不会有残液积存导致内部结垢、滋生微生物，也方便后期内部清洁作业。

　　对于北方寒冷地区的使用场景，建模时也预留了外部保温层的安装间隙，用户可以根据当地冬季最低温度，在罐壁外侧加装聚氨酯保温层和外护板，避免内部介质低温冻结影响正常使用。这类玻璃钢储罐的安装不需要大型吊装设备，因为自重较轻，中小型叉车配合人工就可以完成就位找正，相比钢制储罐大幅降低了安装成本和安装周期，就位后只需要连接对应的工艺管道，做满水渗漏试验合格后就可以投入使用，后期使用过程中不需要做定期的防腐刷漆维护，只需要定期检查接口密封、罐体外观是否有损伤即可，维护工作量极低。
