带法兰连接的弯型管道清扫构件

　　在化工流体输送、市政给排水、长距离物料输送管线的运维环节，管道清扫构件是保障管路通流效率、降低内壁结垢残留的核心配套部件，这款带双法兰的弯型清扫构件，主要适配存在转角走向的管线段清管作业需求，解决直型清扫件无法通过弯管段、易卡滞在管路转角处的实际工程痛点。从实际应用场景来看，这类构件常被安装在管线的转角节点位置，作为清管作业时的过弯导向与清扫执行载体，既可以在日常管线吹扫、通球清管作业时作为过弯过渡结构，也可搭载清扫刷头、刮片等配件，直接对弯管段内壁附着的结垢、残留物料、锈蚀层进行刮除清理，避免弯管处因介质流向改变造成的杂质堆积、通流截面缩减问题，尤其适用于输送粉体物料、高粘度流体、含杂质污水的管线系统，这类管线的转角位置往往是堵塞、磨损的高发区域，常规直段清扫工具无法有效覆盖弯管内壁的全部区域，很容易留下清理死角，长期运行后会造成管路压损升高、输送效率下降，甚至出现局部腐蚀穿孔的隐患。

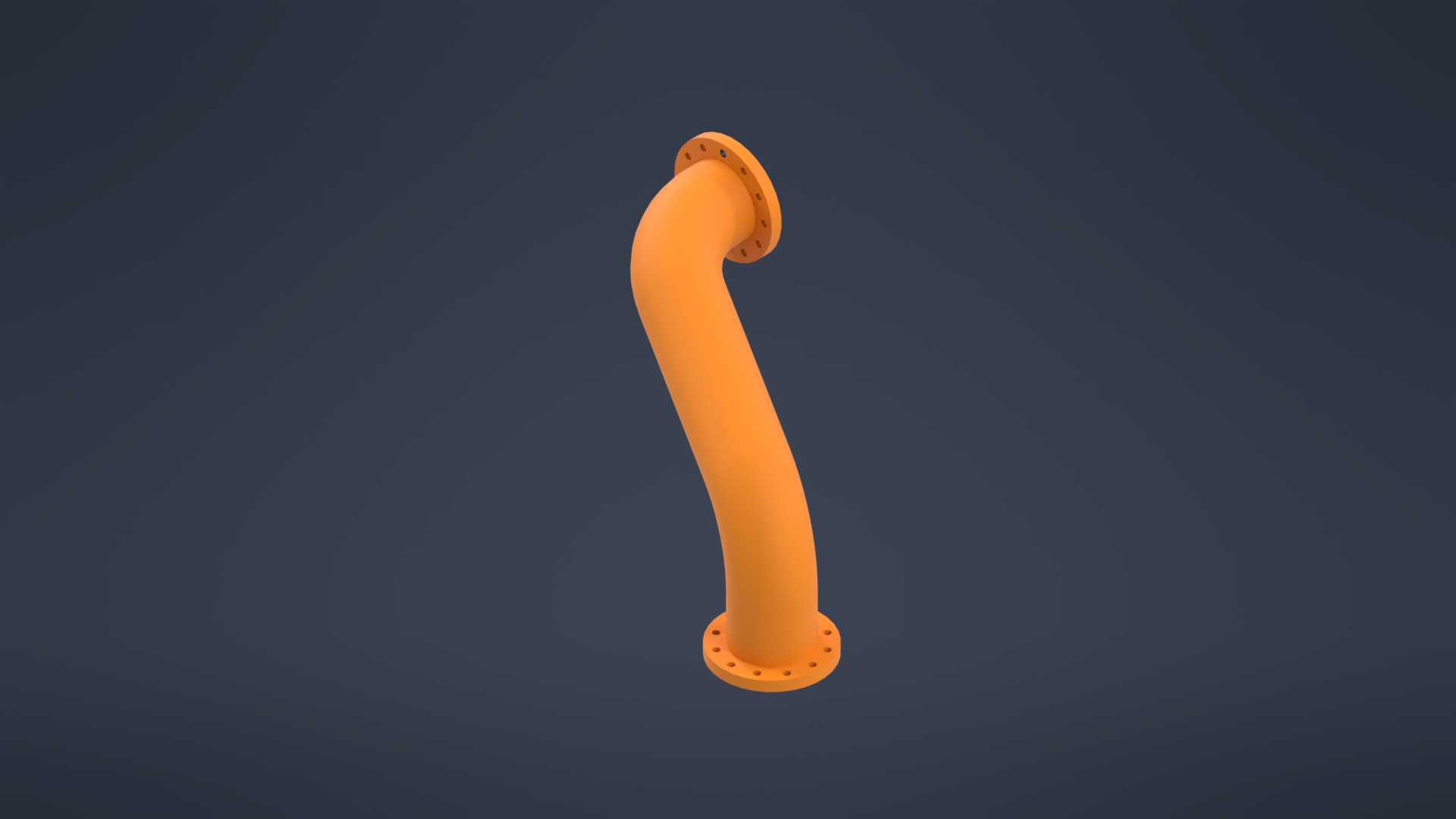

　　这款构件的整体结构采用大曲率平滑弯管设计，弯曲段的曲率半径经过反复校核，既保证清管器、清扫刷头能够顺畅通过弯段，不会出现卡滞、磕碰内壁的问题，同时也控制了弯管段的整体占用空间，避免曲率过大造成安装时与周边管线、支架产生干涉。两端采用标准凸面带颈法兰结构，法兰盘上的螺栓孔按照通用管路法兰标准进行排布，安装时可直接与同压力等级的管线法兰进行对接，不需要额外加工过渡连接件，法兰密封面的平面度、粗糙度满足常规管路密封要求，搭配对应规格的密封垫片即可实现可靠密封，不会出现介质泄漏问题。

　　从设计思路层面，建模时首先确定了弯管的通流直径与两端法兰的公称压力等级，匹配常规工业管线的通用参数，随后对弯曲段的内壁进行了顺滑过渡处理，不存在台阶、锐角等易造成杂质堆积、卡滞清扫件的结构，弯管的壁厚根据输送介质的压力、磨损特性进行了合理选取，既满足承压强度要求，也预留了足够的磨损余量，适配含固体颗粒介质输送时的长期磨损工况。安装边界方面，构件的整体长度、弯曲段的外轮廓尺寸都经过精准控制，安装时两端法兰对接后，弯管的外伸距离、弯曲方向的投影尺寸都在常规管线安装的预留空间范围内，不需要对周边已布置的管线、支吊架进行大规模改动，可直接替换原有同规格弯管段，或者作为清管作业的专用接驳段安装在管线转角位置。

　　构件的内壁粗糙度控制在合理范围内，既可以减少介质输送时的沿程阻力，也能避免清扫作业时刮片、刷头被内壁毛刺勾挂，保证清扫作业顺畅推进。在实际选型应用时，设计人员可根据管线的公称通径、工作压力、转角角度匹配对应规格的构件，搭配不同材质的清扫配件，即可完成对不同介质管线弯段的清理作业，有效降低管线运维的人工成本，减少因弯管堵塞、磨损造成的非计划停机检修时长。建模过程中对法兰螺栓孔的位置度、弯管段的同轴度、弯曲曲率的一致性都做了参数化约束，可根据实际工程需求快速调整通径、弯曲角度、法兰规格等参数，适配不同工况的管线改造、新建项目的设计需求，结构上没有冗余的复杂构件，整体加工工艺性良好，可采用铸造、焊接后机加工的方式进行生产制造，加工难度低，生产成本可控，适合批量配套应用在各类工业管线、市政管线系统中。
