C型槽式布线导轨结构三维设计

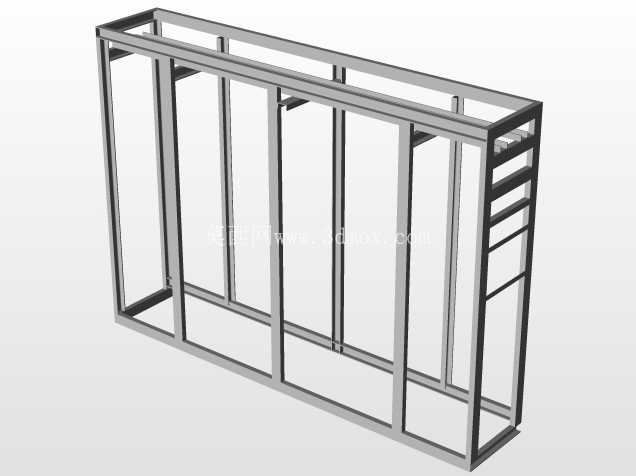

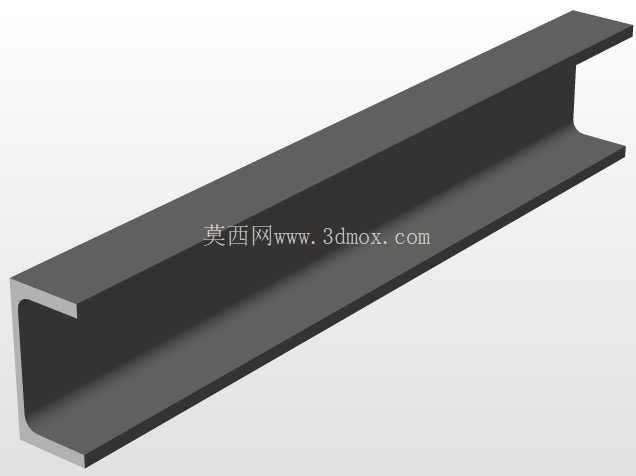

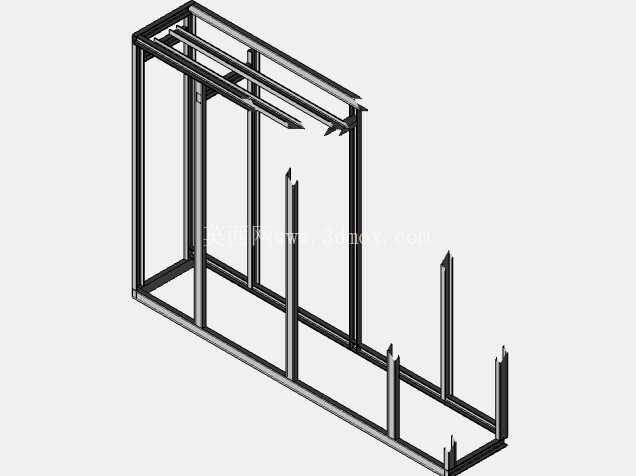

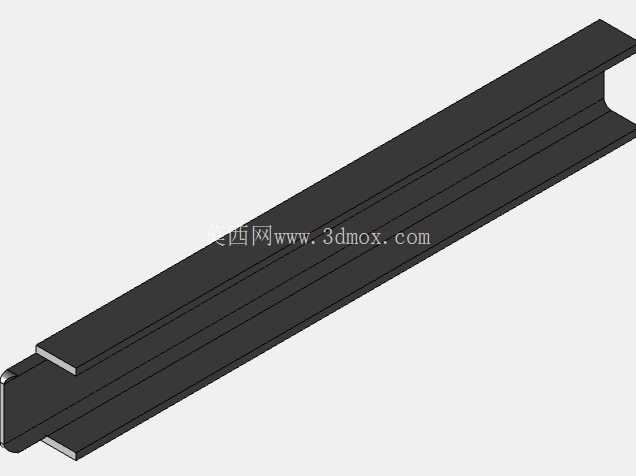

日常做设备布线配套结构设计时，这类C型槽轨是电控柜、通讯机柜内部走线场景里用得极多的基础构件，很多刚入行的结构工程师容易忽略这类小构件的细节设计，实际项目里因为槽轨选型或建模偏差导致线缆敷设卡滞、护边割破线皮、安装孔位错位的问题并不少见。这次建模的槽式导轨采用单侧卷边的开口C型截面，整体为等截面挤压成型结构，建模时优先保证截面轮廓的一致性，沿长度方向做拉伸特征即可完成主体结构，不需要额外做复杂的曲面处理，重点要处理的是开口侧的卷边圆角——这个位置是和线缆接触最频繁的区域，圆角半径不能小于1.5mm，否则穿线时很容易刮破线缆的绝缘护套，尤其是带屏蔽层的通讯线缆，一旦屏蔽层被刮断，后续信号传输的抗干扰能力会直接下降。

从实际应用场景来看，这类槽轨既可以用在室内通讯机柜的水平走线层，承托六类网线、光纤跳线等弱电线缆，也可以用在小型自动化设备的机身侧部，收纳伺服电机的动力线、编码器线，避免线缆外露被设备运动部件剐蹭。设计时首先要明确安装边界：槽轨的背部是平面安装基准面，建模时预留的安装沉孔间距要匹配机柜立柱的通用孔位模数，常规场景下孔距取200mm即可，沉孔深度要保证M5沉头螺丝安装后头部不超出槽轨背部平面，否则安装时会出现贴合不严、固定后槽轨翘曲的问题。槽体内部的净宽度要根据预期敷设的线缆总外径来确定，常规弱电线缆敷设时，槽内线缆的总填充率不能超过60%，要预留后续检修增容的空间，这次建模的槽体内部净宽为40mm，净深25mm，单根长度按1000mm的常规供货长度做参数化设置，实际项目里可以根据安装空间的长度直接裁剪，不需要重新建模。

很多工程师建模时容易忽略槽轨开口处的配合尺寸，开口宽度要比槽体内部净宽小3-4mm，这样敷设线缆后，配套的塑料压线卡可以直接卡入开口槽内固定线缆，不需要额外打螺丝固定，现场施工效率能提升不少。卷边的结构除了防刮线的作用，还能提升槽轨整体的抗弯强度，等截面的C型槽如果没有卷边加强，长度超过800mm时中部受线缆重力影响会出现明显下挠，卷边后截面的惯性矩能提升40%左右，相同壁厚下的承载能力更强，这次建模的槽轨壁厚取1.2mm，是冷轧钢板材质槽轨的常规壁厚，兼顾强度和材料成本，挤压成型后做静电喷塑处理，表面绝缘性也能满足电控场景的安全要求。

建模过程中还要注意安装端的细节处理，如果是多根槽轨拼接使用，端部要做45度的导向斜角，方便拼接时对齐，也能避免端部的锐边割伤施工人员。槽轨底部可以根据需要预留出线孔，出线孔的位置要避开安装沉孔，孔边做翻边处理，同样是为了防止割线。实际选型时，这类槽轨不需要做额外的承重校核，只要安装孔位固定牢固，单米承载5kg以内的线缆完全没有问题，要是用在重型线缆敷设场景，只需要把壁厚提升到2.0mm，安装孔距缩小到150mm即可，整体截面结构不需要做太大调整。做三维建模时要把截面的所有圆角、壁厚参数都设置成可编辑的参数，后续不同项目调用时只需要修改对应参数就能生成适配的型号，不用每次重新绘制截面草图，能节省不少重复建模的时间。
