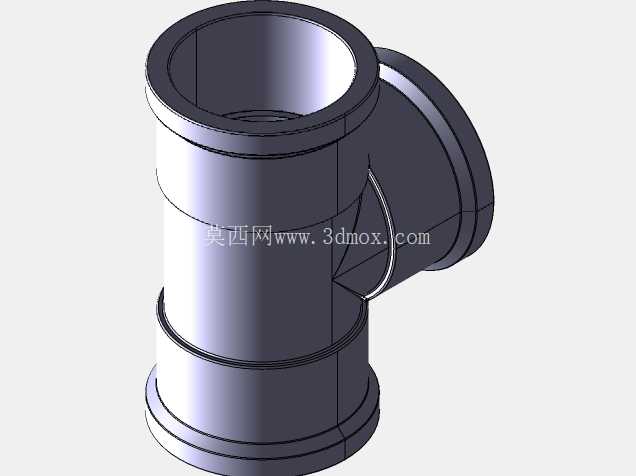

50mm口径90度PVC三通管路接头

日常做民用给排水、低压流体输送管路的三维布管设计时，这类等径90度PVC三通是绕不开的基础连接件，很多刚入行的建模新手容易把这类小配件做的过于简化，忽略实际安装时的结构干涉问题，最后出的模型导到装配体里要么装不上，要么和相邻管路、管卡出现空间冲突。先从实际应用场景说，这类50mm口径的PVC三通，最常出现在家装给排水支路分流、小型灌溉管路分支、低压通风管路的转角分流场景里，因为PVC材质本身自重轻、内壁光滑流阻小，耐常规弱酸弱碱腐蚀，不需要做防腐涂装，安装时用专用PVC胶粘剂粘接就能达到密封要求，比金属三通的安装效率高很多，在非高温、非高压的民用流体输送场景里替换率很高。

从功能特性上看，这个接头是标准的T型90度结构，三个接口的公称通径均为50mm，属于等径三通范畴，也就是说三个方向连接的PVC管外径完全一致，不需要做变径转接，直接在三个端口分别插入对应规格的PVC管材即可完成分流，流体从其中一个端口进入后，可以分成两路垂直方向的流体输出，也可以实现两路流体的90度汇合输送，接口处做了多层环形止退凸棱结构，粘接时胶粘剂会填充在凸棱和管材外壁的缝隙里，固化后既能保证密封性能，也能避免管路受外力拉扯时出现管材脱开的问题，接头的转角位置做了圆弧过渡的流道设计，不是生硬的直角转角，能大幅降低流体在转角位置的紊流产生，减少流体输送过程中的压损，也能避免杂质在转角位置长期沉积造成管路堵塞。

做这个模型的建模思路其实要贴合实际生产的注塑工艺逻辑，不能只做外观曲面，首先要确定三个接口的同轴度要求，竖直方向的两个接口必须保持严格同轴，侧向接口的轴线要和竖直轴线保持垂直相交，交点位置正好在竖直流道的中心线上，不然实际安装时会出现管材偏斜，产生额外的装配应力。建模时要先做内部流道的实体切除，保证流道内壁的过渡圆角均匀，不能出现局部壁厚过薄的位置，PVC注塑件的壁厚要保持均匀，整体壁厚控制在3-4mm区间，转角位置的壁厚差不能超过1mm，不然注塑冷却时会出现缩痕、翘曲变形，影响最终的尺寸精度。接口位置的承插深度要符合PVC管件的通用标准，50mm口径的承插深度一般在25-30mm，保证管材插入后有足够的粘接接触面积，承插口的内径要比对应PVC管材的外径大0.2-0.3mm，预留出胶粘剂的填充间隙，间隙过小会导致管材插不到位，间隙过大则会出现粘接缝隙，容易产生渗漏问题。

再说到安装边界的尺寸要求，这个三通的整体外形尺寸要控制在合理范围，竖直方向的总高度不能超过120mm，侧向接口的外端面到竖直流道中心线的距离不能超过70mm，这样在做管路排布时，相邻管路的管卡安装位置不会和接头本体产生干涉，接头外表面的加强筋位置要避开管卡的夹持区域，不然管卡无法牢固固定在管材上。很多新手建模时容易忽略接头端部的倒角结构，承插口的入口位置要做15度的导入倒角，方便现场安装时快速把管材插入承口，不会因为管口边缘的毛刺卡住管材，影响安装效率。另外接头的三个端面要保证和各自的轴线垂直，垂直度公差要控制在0.5mm以内，不然管材插入后会出现偏斜，导致相邻管段的同轴度超差，长距离布管时会累积很大的安装误差。

实际选型时要注意，这类PVC三通的承压能力一般在1.0MPa以内，只能用于常温的流体输送，不能用于输送高温流体或者高压气体，也不能用于有强有机溶剂的管路场景，不然会出现材质溶胀、强度下降的问题。建模时如果是做装配级的管路设计，不需要把模型做的过于细碎，把承插结构、止退凸棱、流道过渡这些关键结构表达清楚即可，不需要做注塑浇口、飞边这类生产工艺细节，不然会占用过多的装配体资源，导致大型布管装配体打开卡顿。如果是做生产开模用的模型，则要额外考虑拔模斜度，承插口内壁要做1度左右的拔模斜度，方便注塑件从模具中脱出，外表面的拔模斜度可以适当减小，保证外观的平整性。
