单耳式钢带管道抱箍紧固连接件

这类单耳钢带抱箍是管路布设场景里极为常用的紧固连接件，日常在民用给排水管路改造、工业低压流体输送管线排布、通讯线缆穿管固定、小型设备内部气路管线锁紧等场景中都能见到它的身影，核心作用是通过钢带的环抱约束力，将管道与对接接头、相邻管段或者安装基座牢牢贴合，避免管路受流体冲击、设备振动影响出现松脱、移位、渗漏的问题。

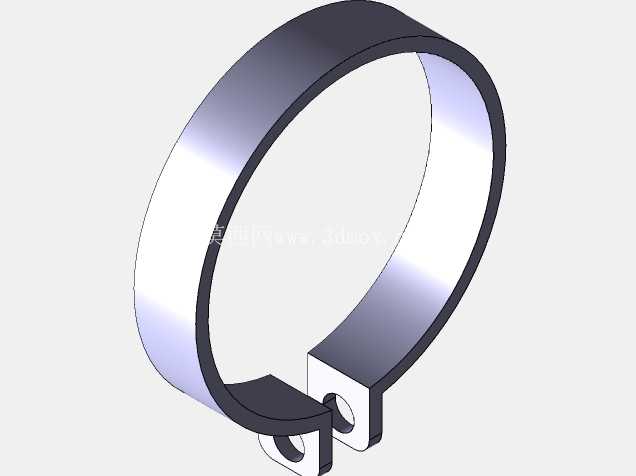

从结构设计逻辑来看，这款抱箍采用一体弯折成型的钢带作为主体环抱结构，钢带厚度经过受力核算，既保证环抱时拥有足够的刚性约束，不会因长期受径向张力出现钢带拉伸变形，又保留了适度的形变余量，安装时可以适配管道外径的微小公差，不会因管壁尺寸略微超差就无法卡入。抱箍的两个连接端采用一体冲压出的带孔耳座结构，两个耳座对齐后可穿入螺栓或者铆钉完成锁紧，相比传统焊接耳座的抱箍，一体冲压的结构不存在焊接应力集中的问题，长期受交变振动载荷时耳座根部不容易出现开裂失效的情况。

实际选型安装时需要重点关注几个尺寸边界：首先是抱箍的自由态内径，要比待固定管道的外径小0.2到0.5毫米，这样锁紧前抱箍可以初步卡在管道外壁不会滑落，锁紧后钢带能完全贴合管壁圆周面，不会出现局部悬空导致的紧固力分布不均；其次是耳座的安装孔中心距，锁紧状态下两个耳座之间需要预留1到2毫米的间隙，不能完全贴死，否则后续如果管路出现轻微形变需要二次紧固时没有调节余量，也不能间隙过大，否则螺栓的螺纹啮合长度不足，受振时容易出现螺纹滑牙。钢带的宽度也需要结合管道材质匹配，像PVC这类薄壁塑料管道，要选宽度稍大的钢带型号，增大接触面积降低局部压强，避免锁紧时把管壁压裂；如果是金属材质的硬管，钢带宽度可以适当收窄，保证足够的锁紧压强即可。

从功能特性上看，这种钢带抱箍相比传统的铸铁卡箍重量更轻，安装时不需要太大的操作空间，在狭小的设备舱内部、墙面预埋管线的缝隙处都能完成锁紧操作。钢带表面做了钝化处理，在常规湿度的室内环境下不会出现锈蚀，不会污染输送的流体，也不会因为锈胀导致抱箍与管壁粘死，后期维护拆卸时更方便。环抱式的受力结构让它的紧固力沿管壁圆周均匀分布，不会像喉箍那样因为调节螺杆的局部压力导致管壁出现压痕，对于薄壁管路的友好度更高。

设计这类连接件的三维模型时，需要重点还原钢带弯折处的圆角过渡，不能直接做直角折弯，否则实际生产时弯折位置会出现应力集中，反复开合几次就会断裂；耳座上的安装孔要做翻边处理，提升孔位的结构强度，避免螺栓锁紧时孔位被拉变形；钢带的内表面要做微糙面处理的结构示意，实际生产中这个糙面可以增大与管壁的摩擦力，进一步提升防松脱的能力。安装时还要注意，抱箍的耳座位置要避开管道的接缝处，也不要放在管道的承重支撑点正上方，否则会影响锁紧力的均匀传递，长期使用后容易在接缝位置出现渗漏问题。
