双龙雷斯特自动变速箱油管密封堵头结构

在乘用车辆自动变速箱的油路系统设计中，油管接口的密封可靠性直接决定了液压控制系统的工作稳定性，一旦出现密封失效导致ATF油液渗漏，会直接引发换挡油压不足、离合器片烧蚀、换挡顿挫等一系列故障，严重时甚至会造成变速箱总成报废。这款适配双龙雷斯特2.0D车型5速自动变速箱的油管堵头，正是针对变速箱壳体上预留的变速箱油管检修、工艺封堵接口设计的专用密封构件，在整车变速箱装配、售后维修环节都有着明确的应用场景。

从实际装车的功能需求出发，该堵头需要同时满足三个核心设计目标：一是在变速箱长期工作的温度波动、油压循环工况下保持稳定的密封性能，不会因为ATF油液的长期浸泡、-40℃到120℃的工作温度区间出现材料老化、密封面形变导致的渗漏；二是安装操作足够简便，能够在整车总装线或者售后维修工位，不需要复杂专用工具即可完成装配，同时满足装配后轴向定位可靠，不会因为车辆行驶过程中的振动、油路内的压力脉动出现松脱移位；三是自身结构强度足够，不会在装配或者长期使用过程中出现断裂、变形，避免碎屑进入变速箱油路造成阀体卡滞等次生故障。

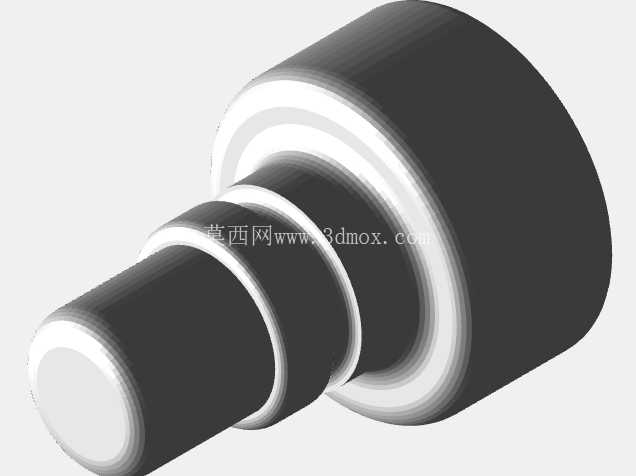

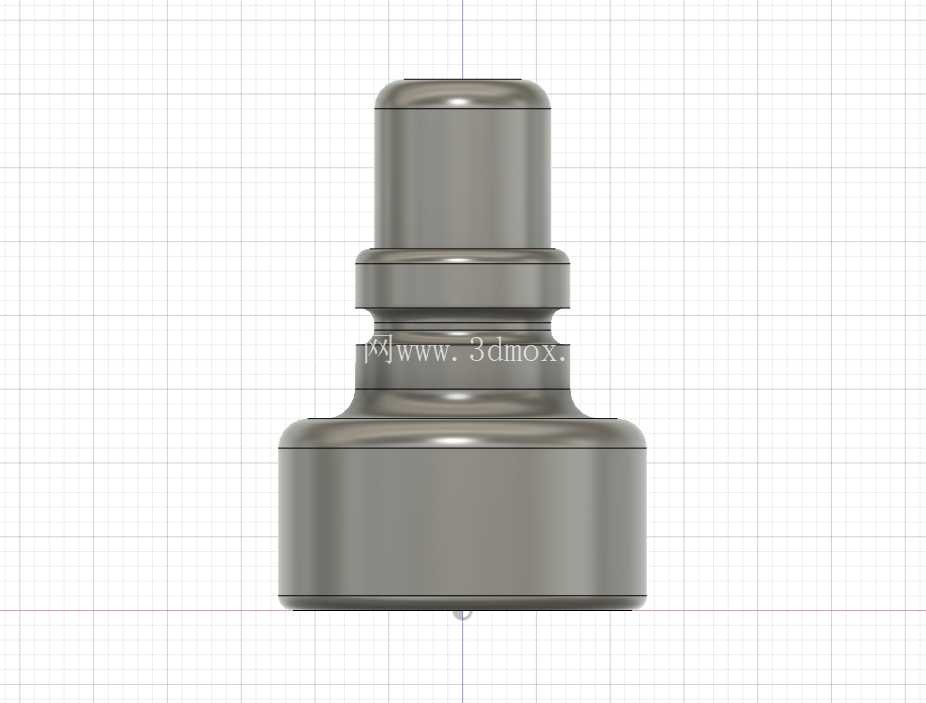

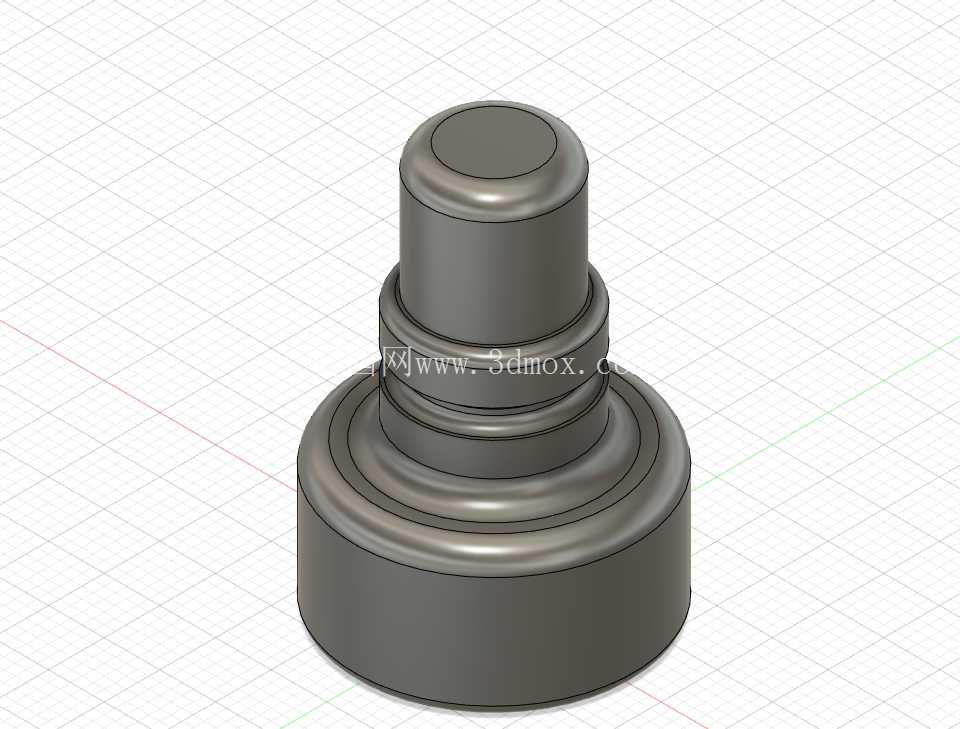

在结构设计思路上，这款堵头采用了阶梯轴式的整体外形结构，大直径端作为装配施力的限位端面，装配时可以通过该端面控制堵头的压入深度，避免压入过深损伤壳体安装孔内壁，也能防止压入不到位导致密封失效。中间的多级阶梯轴段一方面起到安装导向的作用，压入过程中可以自动对中，避免因为安装偏斜导致O型圈被剪切损坏；另一方面不同直径的轴段可以适配不同深度的安装孔，同时和壳体安装孔之间形成微小的环形间隙，给O型圈提供稳定的安装容腔。靠近小直径端的环槽是专门的O型圈安装位，设计时严格匹配12×1.5规格的O型圈尺寸，环槽的宽度、深度都经过公差匹配，既能够保证O型圈安装后不会在装配过程中脱出，又能让O型圈在压入安装孔后获得合理的压缩量——压缩量过小会导致密封比压不足出现渗漏，压缩量过大则会加速O型圈的老化失效，同时增大装配阻力。

从安装边界尺寸来看，该堵头的最大外径匹配变速箱壳体上对应的安装孔内径，装配后大直径端面和壳体外表面齐平或者略微突出，不会和周边的变速箱线束、换挡机构部件产生运动干涉。堵头的总长度经过严格核算，压入到位后小直径端不会深入到油路内部过深，避免干扰油路内的油液正常流动，也不会因为长度不足导致O型圈无法到达密封位。密封位的轴段直径和O型圈的配合公差控制在合理范围内，表面粗糙度达到Ra1.6以下，避免表面的微观划痕切割O型圈，同时减少压入过程中的摩擦阻力。

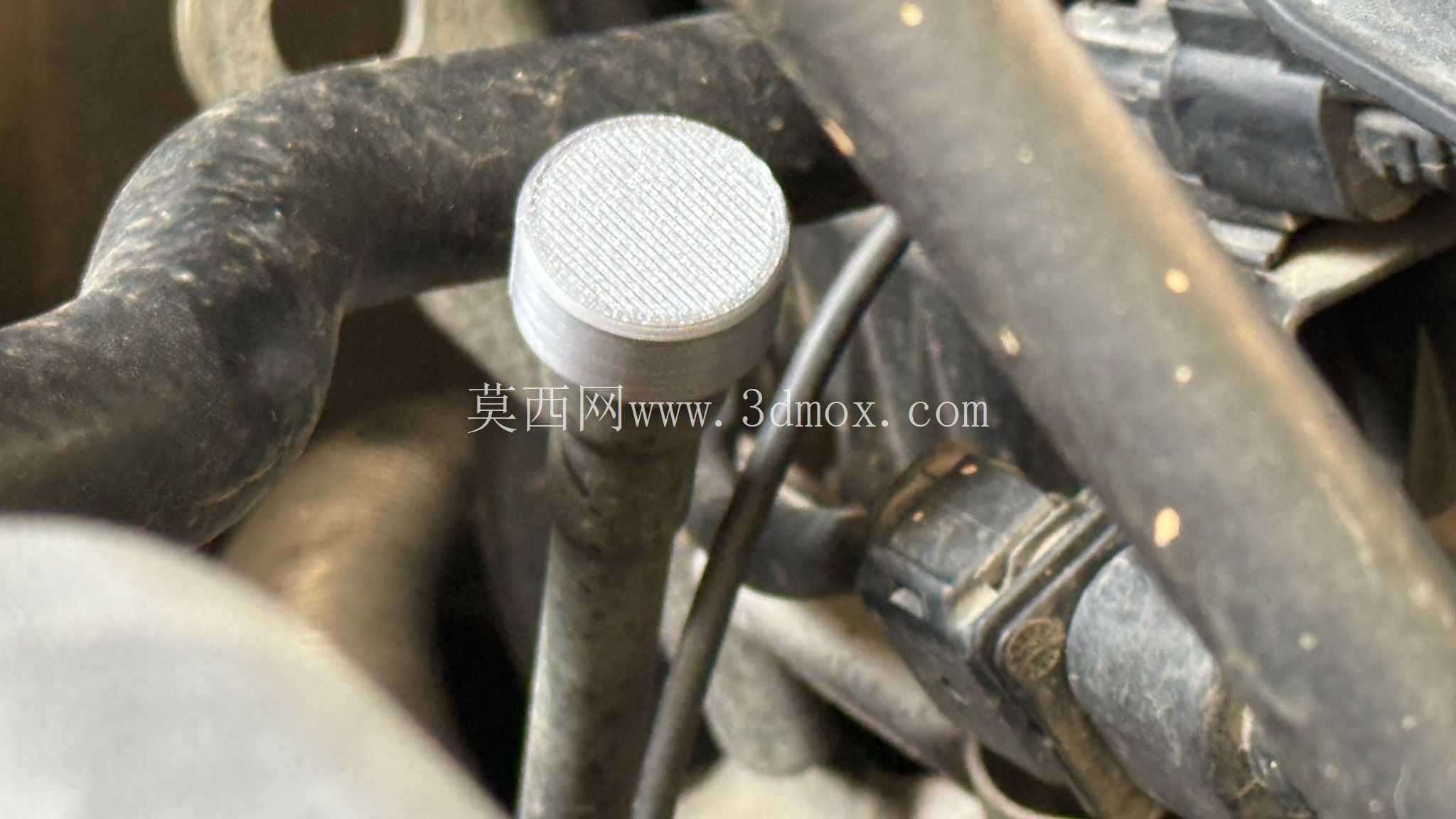

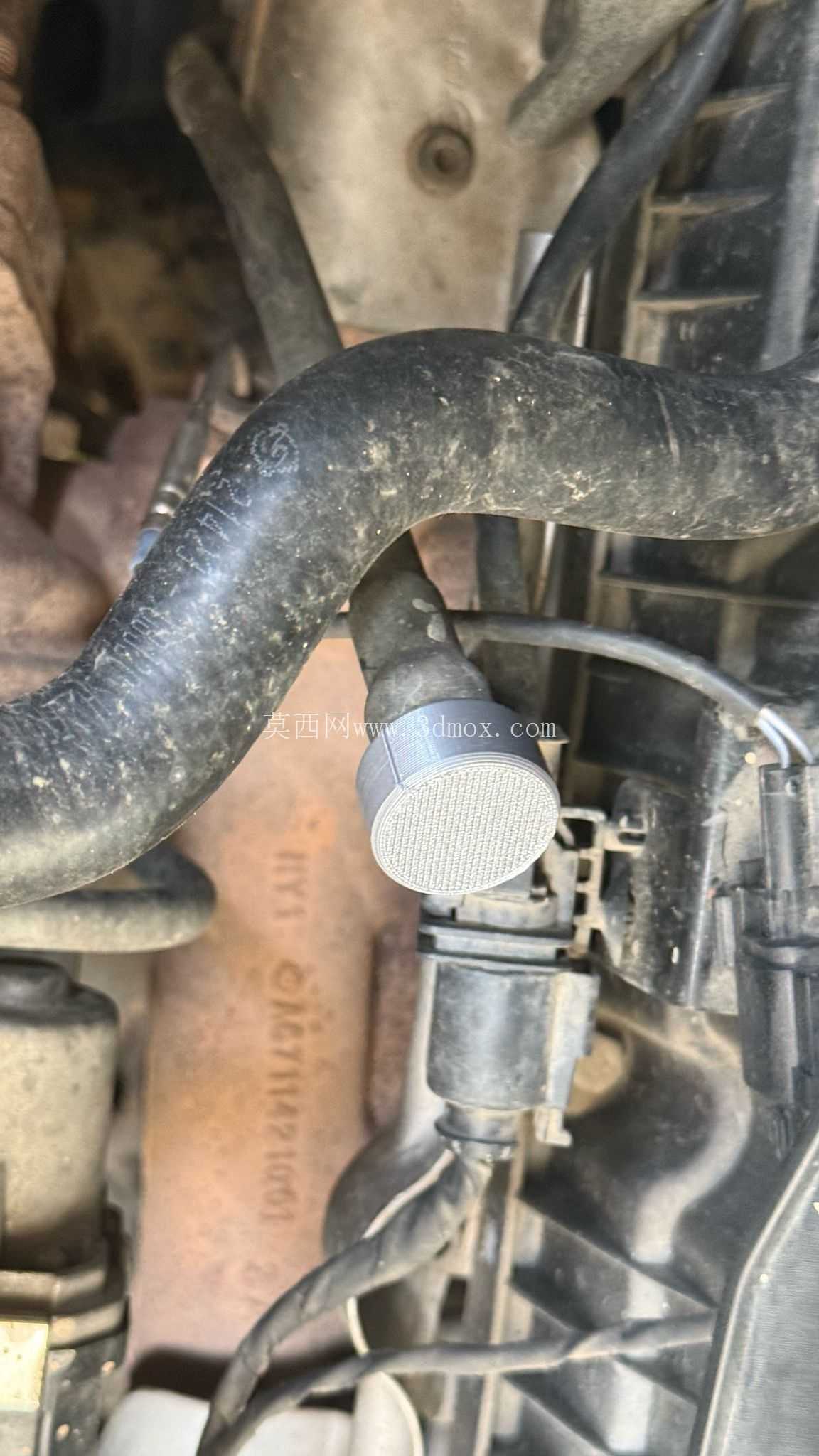

在实际应用场景中，这类堵头除了用于双龙雷斯特2.0D搭配5速自动变速箱的车型外，只要是同平台搭载同款2.0D动力总成、匹配同款5速自动变速箱的车型，其变速箱壳体上的同规格预留油孔都可以使用该堵头进行密封。在售后维修环节，当变速箱进行油路清洗、阀体检修后重新装配时，如果原有堵头出现拆卸损伤、O型圈老化的情况，就需要更换同规格的堵头来保证密封性能。建模过程中需要重点关注阶梯轴各段的同轴度公差，因为如果各轴段不同轴，压入过程中会出现偏斜，导致O型圈受力不均，很容易出现密封失效的问题；同时O型圈环槽的倒角设计也十分关键，槽口位置需要做小角度的导入倒角，避免压入时锐边切伤O型圈。堵头的材质一般选用耐ATF油腐蚀的金属材质或者高强度耐油工程塑料，金属材质的堵头需要考虑和铝合金变速箱壳体之间的电位腐蚀问题，表面做相应的钝化处理，工程塑料材质则需要选择耐温、耐油性能匹配的牌号，避免长期在油液高温环境下出现脆化、形变。

很多维修场景中出现的变速箱油液渗漏问题，往往不是因为堵头本身的结构缺陷，而是装配过程中O型圈没有正确安装、或者压入时出现偏斜导致的，因此在建模时还原准确的结构尺寸，能够给配件生产、维修更换提供精准的尺寸参考，避免因为配件尺寸偏差导致的密封故障。该堵头虽然是变速箱上的小型零部件，但是其密封性能直接关系到整个变速箱的工作可靠性，设计过程中每一个尺寸公差、表面处理要求都需要结合实际工况做严谨的验证，才能保证在整车全生命周期内稳定工作。
