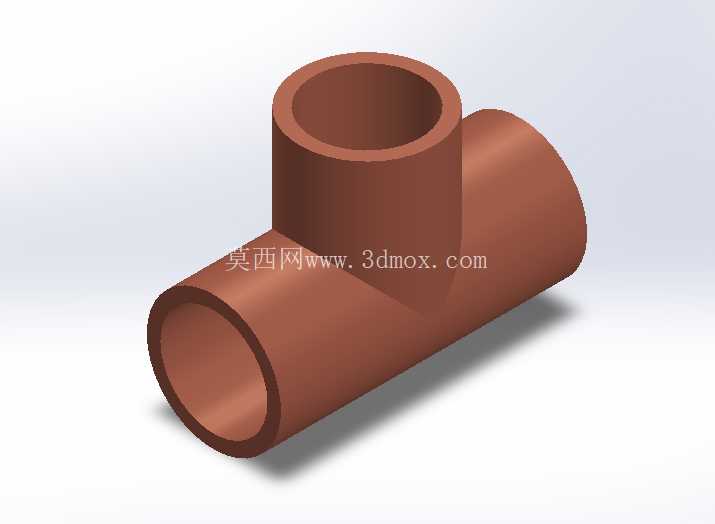

1英寸SCH40等径紫铜三通管件结构

　　在民用建筑给排水、制冷暖通管路、小型化工流体输送、压缩空气分支管路等场景中，等径铜三通是极为常用的管路分流连接件，这款1英寸规格的SCH40等级铜三通，针对中低压流体输送场景的分支需求设计，可实现主管路流体向垂直支管的等径分流，无需变径转接即可完成同管径管路的T型交汇连接，大幅减少管路转接点的泄漏风险。从实际工程应用来看，铜质管件相比普通碳钢、PVC管件，具备更优异的抗腐蚀性能与导热特性，在制冷系统的冷媒管路、饮用水供水管路中应用尤为广泛，铜材质本身的抑菌属性也让其在直饮水输送场景中具备不可替代的优势，SCH40的壁厚等级对应美标管材壁厚规范，可满足常规1.6MPa及以下工作压力的流体输送需求，适配常规工业与民用管路的压力等级要求。这款三通采用等径结构设计，主通径与支管通径完全一致，尺寸符合ANSI B16.9管件标准，三个连接端的内径、外径尺寸完全匹配同规格SCH40等级的1英寸铜管，安装时可直接采用钎焊、卡套或者压接方式与同规格管路连接，无需额外加工适配接头。建模过程中严格遵循标准规定的外形尺寸控制要求，主管整体为直通圆柱结构，支管垂直交汇于主管中部位置，交汇位置做了平滑的圆弧过渡处理，既避免流体在交汇位置形成湍流死角，也能降低管路交汇位置的应力集中系数，提升管件长期承压运行的结构可靠性。

　　从安装边界来看，这款三通的三个接口同轴度公差控制在标准要求范围内，主管两端接口的同轴度偏差不超过0.5mm，支管轴线与主管轴线的垂直度偏差不超过0.3mm，可保证安装时与相邻管路的精准对接，不会出现强行组对带来的装配应力。壁厚设计上严格遵循SCH40等级的壁厚要求，整体壁厚均匀，交汇位置的壁厚做了局部加厚处理，因为流体在三通位置分流时会对交汇内壁产生持续的冲刷，同时该位置也是管路压力波动时应力最集中的区域，局部加厚的设计可有效提升该位置的抗冲刷、抗疲劳性能，延长管件的实际使用寿命。外形上整体无尖锐棱角，所有过渡位置均做了圆角处理，既方便安装时的搬运与组对，也避免尖锐边角在安装过程中划伤施工人员。

　　在实际选型应用中，这款三通可直接适配所有符合ANSI标准的1英寸SCH40铜质管路，无需额外调整管路布局，在制冷机组的管路装配、建筑直饮水管路改造、小型气动设备的压缩空气管路分支、实验室流体输送管路搭建等场景中均可直接选用。建模时还原了铜材质的表面质感与实际结构细节，内壁光滑无凸起，可保证流体通过时的阻力损失控制在最低水平，相比铸造类管件，挤压成型的铜三通内壁粗糙度更低，流体输送过程中的压损更小，也不容易在管壁残留介质杂质，尤其适合对洁净度有一定要求的流体输送场景。

　　从结构强度校核角度，这款三通的结构可满足温度在-10℃到110℃区间内的流体输送需求，铜材质本身的低温韧性优异，在低温冷媒输送场景中不会出现冷脆开裂问题，高温工况下的结构稳定性也优于多数塑料管件，适配的工作温度范围覆盖了绝大多数民用与常规工业管路的使用需求。安装时需注意三个接口的对接间隙控制在钎焊要求的合理范围内，焊接时需保证三个接口的位置度不发生偏移，避免焊后管路出现错位带来的附加应力，这款三通的结构设计预留了足够的焊接操作空间，支管与主管的交汇位置距离主管两端接口的尺寸符合安装操作的空间要求，施工时可方便地对三个接口分别进行焊接或者压接操作，不会出现操作空间不足导致的安装困难。
