在中小扭矩液压传动场景里,这类摆线液压马达的应用覆盖度极高,从农用机械的割台驱动、小型工程机械的回转机构,到轻工设备的输送带驱动、环卫车辆的扫盘动力输出,都能见到同结构产品的身影。它的核心作用是将液压系统的压力能转换为连续回转的机械能,相比同功率等级的电机,它可以在更宽的转速范围内输出大扭矩,不需要额外搭配大减速比的减速箱,就能直接驱动负载,大幅缩小传动链路的整体体积。
从结构设计逻辑来看,这款马达采用端面配流的摆线针轮啮合结构,转子与定子的摆线齿副做了等间隙配合设计,既保证高压油腔的密封性能,又能减少齿面的滑动摩擦损耗,在额定压力工况下的容积效率可以维持在较高水平。输出轴端采用骨架油封+耐磨轴套的组合密封结构,能够承受一定的径向负载,允许输出轴直接连接链轮、皮带轮等传动件,不需要额外加装独立的支撑轴承座,降低主机的安装设计难度。

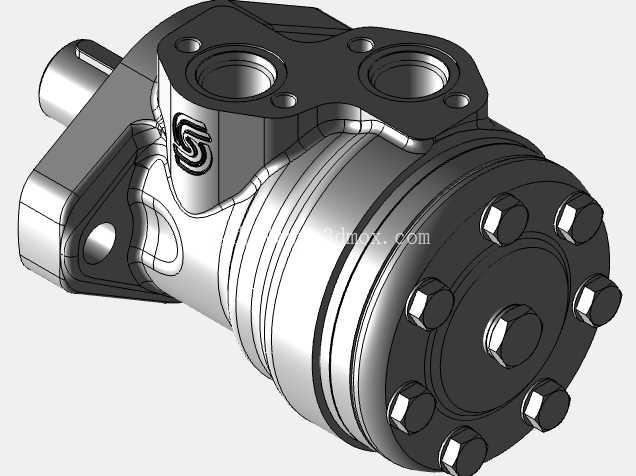

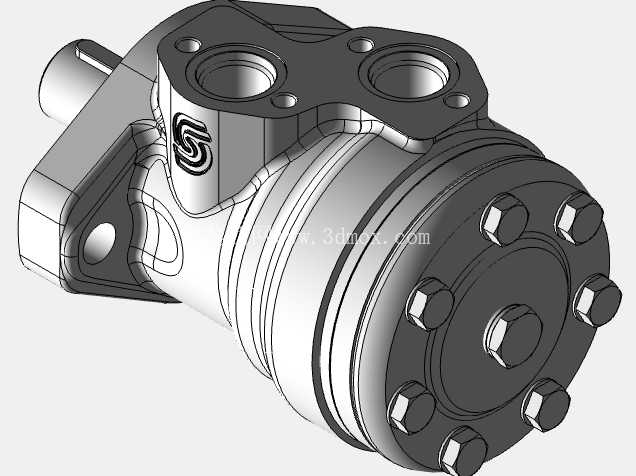

壳体部分采用分体式装配设计,前端的安装法兰做了标准化的止口定位结构,安装孔位的位置度公差控制在0.05mm以内,能够保证马达与主机安装面的同轴度,避免输出轴承受额外的偏载力。后端的端盖通过周向均布的内六角螺栓与壳体主体连接,螺栓的预紧力经过匹配计算,既能承受高压工况下的轴向分离力,又不会因为预紧力过大导致壳体结合面的密封件被压溃变形。壳体上的两个主油口采用对称布置的内螺纹接口,油道走向做了圆弧过渡处理,减少液压油在流道内的沿程压力损失,同时对称的油口设计允许用户根据主机的管路布置方向,灵活调整进回油的方向,不需要额外更改马达的安装姿态,就能实现输出轴的正反转切换。
从安装边界尺寸来看,这款马达的轴向总长度控制在紧凑范围内,最大外径处为后端的配流端盖,径向尺寸不会超过同排量摆线马达的通用安装尺寸,能够直接替换市面上同规格的其他品牌摆线马达,不需要修改主机的安装支架尺寸。输出轴的轴径、键槽尺寸都符合行业通用的安装标准,用户在做设备升级或者备件替换时,可以直接完成装配,不需要重新加工连接部件。
在功能特性上,这款马达的内部设置了单向溢流缓冲结构,当负载出现突然的冲击载荷时,高压腔的瞬时高压可以通过缓冲阀直接泄到低压腔,避免齿副和输出轴受到过大的冲击扭矩,延长元件的使用寿命。同时摆线啮合副的零件采用了合金钢表面硬化处理,齿面硬度可以达到HRC58-62,在带载频繁启停的工况下,也能保持稳定的磨损速率,不会因为早期磨损导致内泄量快速上升。
做这类液压元件的三维建模时,需要重点关注几个配合面的尺寸精度:一是摆线转子与定子的齿形轮廓,必须严格按照啮合方程生成曲面,否则会出现转动卡滞或者内泄过大的问题;二是配流盘与转子端面的平面度公差,要控制在0.01mm以内,保证端面配流的密封效果;三是安装法兰止口与输出轴的同轴度,这部分尺寸如果出现偏差,安装后会导致输出轴的油封过早磨损,出现漏油问题。另外建模时还要考虑内部密封件的安装槽尺寸,槽宽、槽深以及槽口的倒角都要符合密封件的安装标准,避免装配时切伤密封圈。
在实际设备选型过程中,这类马达需要匹配主机的负载扭矩、工作转速以及系统工作压力,不能单纯按照排量参数选择,还要结合主机的工况负载率,如果是长时间连续运转的工况,需要预留20%左右的扭矩余量,避免马达长期在高压溢流状态下工作,导致油温过高、元件寿命缩短。同时管路连接时要保证油口的清洁度,避免铁屑、杂质进入马达内部,划伤配流面或者齿副表面,造成早期故障。
