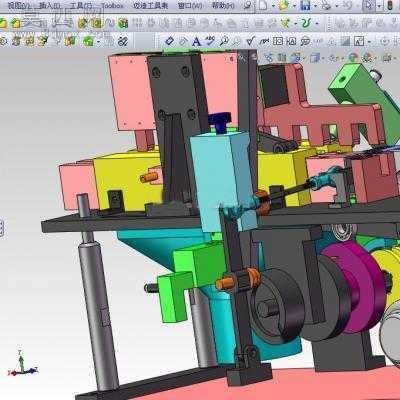

纯凸轮结构之吹气除尘机 3D模型

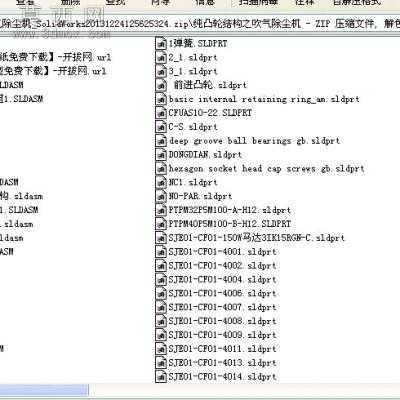

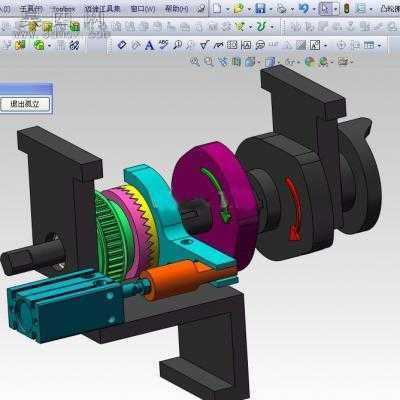

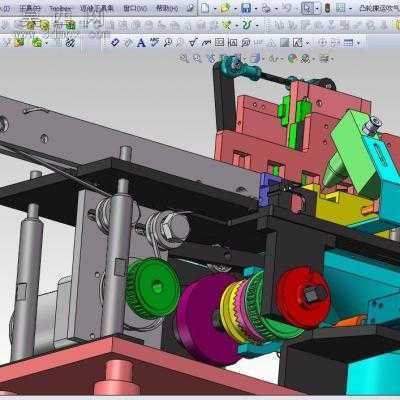

纯凸轮结构之吹气除尘机该设备是SW2011设计，共包含22个装配体，111个零件图，（有参数的模型，可进行参数化编辑。）该设备是我一原创设备，机构成熟稳定，效率很高，采用全凸轮移载搬运移动产品。欢迎大家下载参考！ 走矩形运动轨迹搬运产品间歇往前输送。设备是一电子零件吹气除尘设备，输送带接上一工艺设备，输送此设备除尘，凸轮自动分料，主轴传动结构有离合器设计， 当输送带上传感器没有检测到料到达相应位置时，离合器断开，等待料到达位置，此结构稳定可靠。、 设备采用PLC控制，一个普通交流调速马达即可完成全自动生产，成本低廉。非常有参考价值。此纯凸轮设备在结构上看起来好像简单，但在机构上很有难度。
