重型可调式管钳结构三维设计

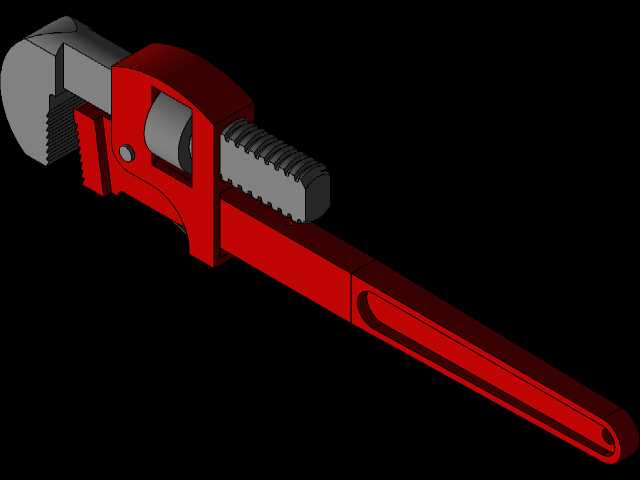

　　从结构设计逻辑来看，整个管钳采用分体式装配结构，主要包含固定钳身、活动钳口、调节齿条、调节螺母、钳柄、销轴这几个核心部件，固定钳身和长钳柄采用一体化结构设计，保证整体受力时的结构强度，活动钳口和钳身之间通过梯形截面的导轨槽配合，调节齿条直接加工在活动钳口的尾部，和套在钳身销轴上的调节螺母啮合，转动调节螺母就能带动活动钳口沿着导轨方向平移，实现钳口开合度的连续调整，以此适配不同外径的管材。这款管钳的三维建模完全围绕管路安装、维修场景的实际作业需求展开，日常在给排水施工、油气管道接驳、消防管路维护、工业设备管线拆装的作业现场，这类工具是管路作业人员随身配备的核心夹持类工具，主要用来夹持不同管径的金属管材，完成管材旋接、拆卸、校形等操作，相比普通活动扳手，它的夹持力更大，咬合深度更深，针对圆形管材的夹持不会出现打滑脱开的问题，适配的管径范围也更宽。

　　钳口的咬合齿采用斜向锯齿形设计，齿尖朝向钳柄受力方向，当施加夹持力转动管钳时，齿尖会自动嵌入管材表面，施加的扭矩越大，咬合的锁紧力就越强，完全避免作业过程中打滑的问题，同时齿部做了等间距排布，保证咬合时受力均匀，不会因为局部应力过大啃伤管材外壁过深，也能避免齿部过早崩损。钳身的导轨配合面设计了足够的配合长度，保证活动钳口在最大开合位置时，依然有足够的支撑长度，不会因为受力出现偏摆、卡滞的问题，调节螺母和销轴之间采用间隙配合，转动时没有卡滞感，同时螺母的外圈做了滚花处理，即使手上沾有油污、水渍，也能轻松转动调整钳口开度。

　　钳柄部分采用长力臂设计，按照杠杆受力比例核算长度，在钳口位置输出足够夹持扭矩的同时，不会让操作人员施加过大的握力，钳柄的尾部做了圆弧收边处理，避免握持时硌手，同时柄身设计了加强筋结构，在大扭矩受力时不会出现弯折变形。从安装边界和尺寸适配来看，这款管钳的钳口最大开合度适配常规4寸以内的金属管材，整体长度符合手动工具的操作握持范围，各个活动部件的运动间隙都做了合理预留，装配后活动钳口滑动顺畅，没有旷量，钳口闭合时两个咬合面能够完全对齐，不会出现错位咬合的问题。

　　建模过程中所有配合面都按照实际机加工的公差要求预留了装配间隙，比如导轨槽的配合公差按照H7/g6的间隙配合设置，齿条和调节螺母的啮合齿侧预留了合理间隙，保证转动调节时没有卡顿，销轴和孔位的配合也按照实际装配要求设置，既保证连接强度，又能让调节螺母灵活转动。在实际作业场景中，这类管钳不仅可以用来夹持圆形管材，遇到异形的金属连接件、大规格螺母时，也能替代普通扳手完成拆装作业，钳口的齿面经过硬化处理设计，长期使用磨损后也可以单独更换活动钳口配件，不需要整体报废，降低工具的使用成本。整个模型的结构完全还原实物的装配关系，各个部件之间没有干涉，活动部件的运动行程和实际工具完全一致，可以用来做工具类产品的结构验证、作业模拟演示，也能作为五金工具产品设计的参考原型，帮助设计人员校核结构强度、优化握持手感、调整力臂比例，让最终量产的产品更符合一线作业人员的使用习惯。
