BCP2EL叶片式可燃燃油输送泵结构

　　在燃油加注站、小型燃油中转库、厂区内部燃油配送管线以及移动式燃油补给装备的流体输送环节，这类叶片式燃油输送泵是核心的动力供给部件，主要承担汽油、柴油等轻质可燃燃油的加压输送任务，适配低粘度、无硬质固体杂质的轻质石油类介质输送工况，相比齿轮式燃油泵，其输出压力脉动更小，运转过程的噪音控制表现更优，适合对输送稳定性有一定要求的中小型燃油输送场景。从结构设计逻辑来看，该泵采用滑片式工作原理，泵腔内部偏心布置的转子带动嵌在转子槽内的叶片随轴转动，在离心力和叶片底部压力油的作用下，叶片顶端紧贴泵腔内壁滑动，相邻叶片之间形成的密闭容腔随转子转动发生容积变化，进油侧容腔增大形成负压完成介质吸入，出油侧容腔减小挤压介质建立压力完成排油，这种结构的容积效率受介质粘度变化的影响相对更小，在轻质燃油这类低粘度介质工况下能保持稳定的输出流量。

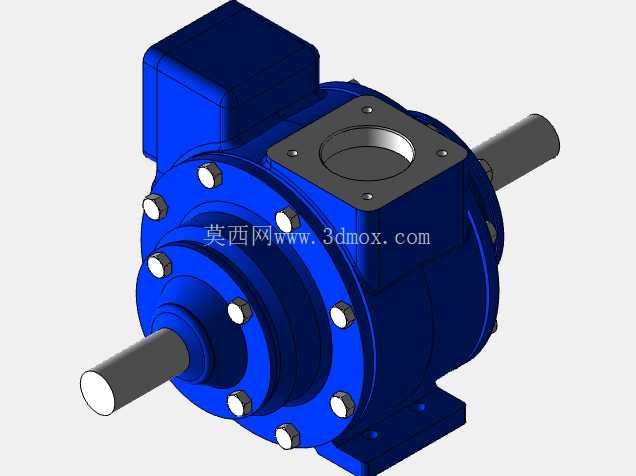

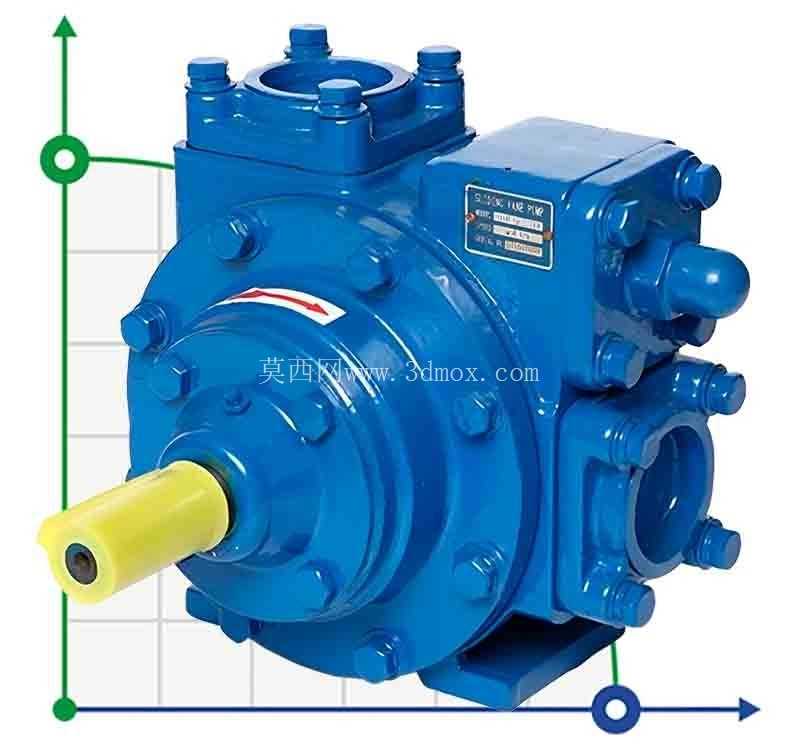

　　泵体整体采用铸件壳体结构，外部的螺栓紧固布局充分考虑了壳体的承压均匀性，进、出油口采用法兰连接结构，接口的同轴度公差在建模时严格控制在0.05mm以内，避免现场安装时出现管路对接错位导致的密封面渗漏问题；伸出端的泵轴采用轴伸式结构，配套的密封腔预留了机械密封的安装空间，可根据输送介质的腐蚀性、温度参数适配不同材质的机械密封件，防止可燃介质沿轴端泄漏引发安全隐患。泵体底部设置的一体式安装脚座，其安装孔的孔距、孔径尺寸完全匹配中小型燃油输送机组的通用安装机架尺寸，安装面的平面度公差控制在0.03mm以内，安装时无需额外加工过渡垫板即可直接固定在机组底座上，减少现场安装的加工工作量。

　　从安装边界尺寸来看，该泵的轴向总长度、径向最大轮廓尺寸充分考虑了小型机组的紧凑布局需求，泵体上方设置的排气螺塞位置预留了足够的扳手操作空间，日常维护时无需拆卸周边管路即可完成泵腔排气操作；侧面的多个工艺螺塞分别对应泵腔内部的压力平衡通道、泄漏回油通道，日常检查时可通过这些接口快速判断泵内部的密封件磨损情况，无需完全拆解泵体即可完成故障排查。在三维建模过程中，泵体内部的叶片槽与叶片的配合间隙、转子与泵腔的偏心距尺寸都严格按照滑片泵的通用设计规范取值，叶片顶端与泵腔内壁的接触线做了连续相切的曲面处理，避免运转过程中出现叶片卡滞、磨损过快的问题；壳体外部的加强筋布局沿着泵体的承压应力分布方向布置，在不额外增加壳体壁厚的前提下提升了泵体的承压能力，控制整机重量的同时避免泵体在额定工作压力下出现形变渗漏。

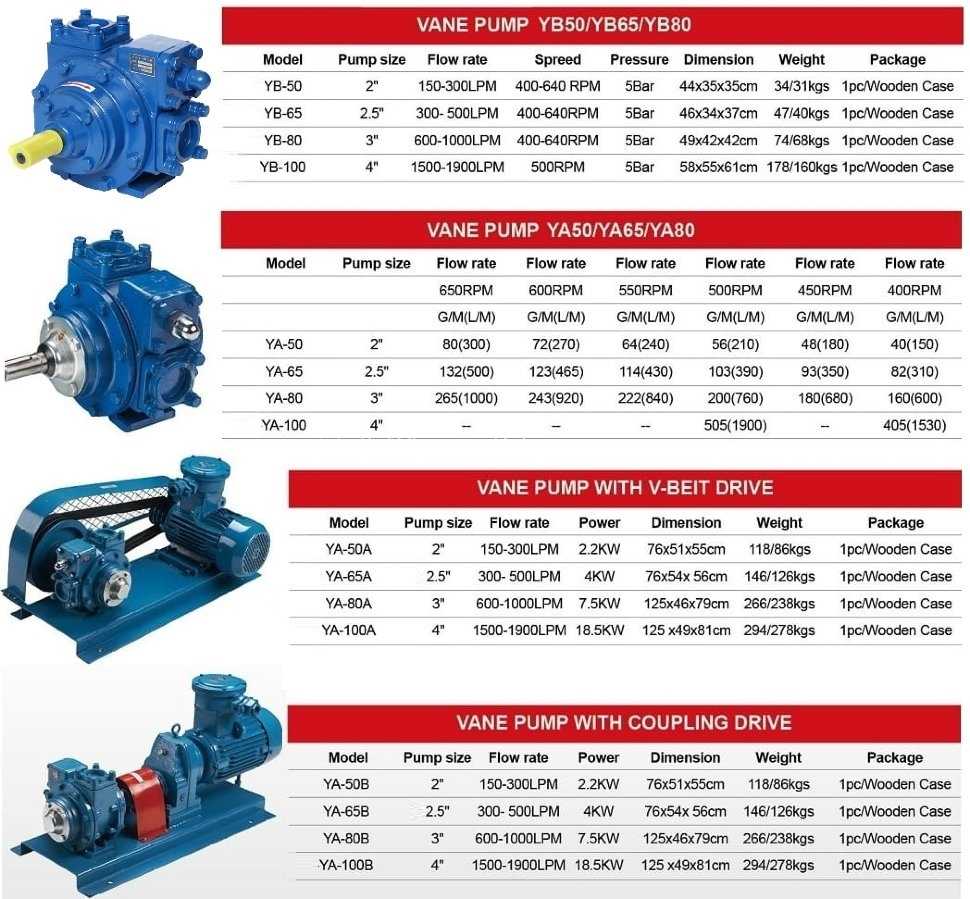

　　进出油口的法兰密封槽尺寸符合通用管路法兰的密封标准，可直接选配标准O型密封圈或者耐油橡胶垫片完成密封，无需定制特殊密封件；泵轴伸出端的轴径尺寸适配标准规格的联轴器，可直接与标准Y系列三相异步电机或者防爆型直流电机直连安装，传动环节无需额外加装过渡连接套，简化了整机的传动结构。这类泵的额定输出流量适配中小型燃油加注设备的需求，在小型撬装式加油装置、野战燃油补给单元、厂区内部燃油配送系统中都有广泛应用，其结构设计充分考虑了可燃介质输送的安全要求，泵体外部没有突出的尖锐棱角，避免安装维护过程中磕碰产生火花，所有外露的紧固件都采用镀锌防锈处理，适应户外、半露天的安装使用环境，长期暴露在潮湿空气或者少量油气环境中也不会出现严重的锈蚀问题。建模时对泵体内部的流道做了平滑过渡处理，减少介质在泵腔内部流动时的沿程阻力，降低泵运转过程中的能量损耗，同时避免流道内出现介质滞留的死角，防止长期使用后残留介质变质影响输送燃油的清洁度。
