40mm规格PE管道压缩式快接接头

在民用给排水、农田灌溉、小型化工流体输送等场景里，PE材质管路的快速对接一直是现场施工的高频需求，这款适配40mm外径PE管的压缩式接头，就是针对这类场景开发的直连式管路连接件。不同于传统热熔对接需要携带加热设备、等待冷却固化的施工流程，这类压缩接头不需要额外辅助工具，仅靠手动旋紧两端的压合结构就能完成管路密封固定，在临时管线铺设、应急管路抢修、山地丘陵等供电不便的施工场景下，优势格外明显。

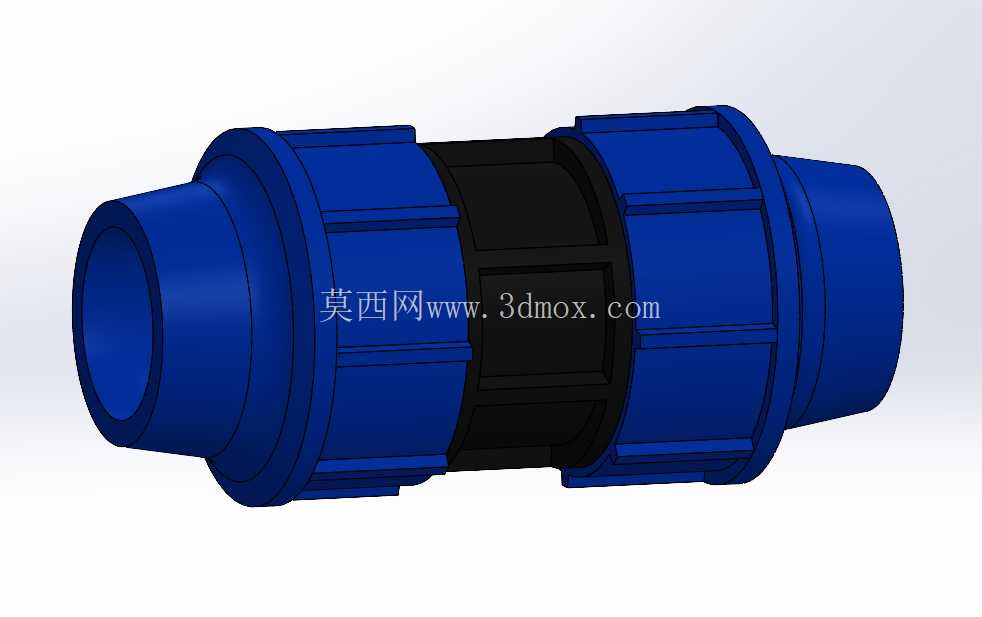

从结构设计逻辑来看，这款接头采用对称式双向压合结构，整体沿中心轴线完全对称，两端的锁紧结构完全一致，不需要区分进出水方向，现场施工时可以直接对接两根同规格的PE管材，降低了安装时的识别成本。接头主体的蓝色部分采用高强度改性PP材质注塑成型，外壁设计有多道轴向防滑筋条，一方面是在注塑成型时提升结构刚度，避免壁厚不均导致的收缩变形，另一方面是手动旋紧时可以增大手部摩擦力，不需要借助管钳等工具就能达到足够的锁紧力矩，也避免了工具夹持对外壁造成的损伤。中间的黑色密封段采用三元乙丙橡胶材质，压缩量经过精确核算，当两端锁紧螺母旋紧到位时，橡胶圈会产生均匀的径向形变，紧密贴合在PE管的外壁上，既能承受最高16bar的流体工作压力，也能适应一定范围内的管路轴向偏移，不会因为地基轻微沉降出现渗漏问题。

从安装边界尺寸来看，这款接头适配的是外径40mm的标准PE给水管，也就是常说的1.2寸PE管，接头整体的最大外径约为62mm，总长度约为110mm，安装时需要在两根待连接的管材端部各预留45mm左右的插入深度，安装完成后两根管材的端面会在接头中间的定位台阶处抵紧，保证管路的同轴度，避免插入深度不足导致的脱管风险。接头内部没有缩径结构，流体通过时的通径和管材本身保持一致，不会产生额外的流阻损失，也不容易在接头位置堆积杂质造成管路堵塞。

在实际选型使用时需要注意，这类压缩接头仅适用于外径公差在±0.3mm以内的标准PE管材，如果管材外径偏差过大，或者管材椭圆度超标，会导致橡胶圈压缩量不足，容易出现渗漏问题。安装前需要将管材端部的毛刺、飞边清理干净，划出插入深度标记，避免插入不到位影响连接强度，旋紧锁紧螺母时需要保证两端的旋入力矩基本一致，避免单侧受力过大导致橡胶圈偏磨。和传统的热熔接头相比，这类压缩接头属于可拆卸式连接，如果后期需要调整管路走向或者更换管段，只需要旋松螺母就能拆下接头，不会像热熔接头那样只能切割破坏，重复利用率更高，也降低了后期管路维护的成本。

在三维建模过程中，这类接头的建模重点在于密封槽的尺寸公差配合、锁紧螺纹的螺距匹配、防滑筋条的均匀阵列，需要严格按照实际注塑成型的拔模角度设置外壁的脱模斜度，避免出现倒扣结构导致无法开模，同时要验证橡胶圈压缩后的形变范围，确保在极限公差下也能达到足够的密封比压，不会出现密封失效的问题。建模时还要注意各零件之间的装配间隙，锁紧螺母和主体之间的螺纹配合要预留足够的转动间隙，避免因为塑料件的注塑收缩导致旋紧卡滞，内部的定位台阶尺寸要和管材插入深度匹配，保证安装到位后有明确的触感反馈，让现场施工人员不需要额外测量就能判断是否安装到位。
