千升容量立式滚塑PE储液罐体结构

日常做厂区给排水、小型化工工段暂存、农林灌溉蓄水的方案选型时，这类千升级别的立式塑料储液罐是出镜率极高的单元，很多刚入行的结构设计师容易把它当成简单的空心筒体处理，实际落地时才会发现壁厚分布、顶部接口加强、环向筋的排布都直接影响罐体的承压能力与使用寿命。

先从实际应用场景说起，这类罐体常被布置在车间边角、户外堆场、楼宇屋顶，用来存储生产用纯水、消防备用水、低浓度酸碱药剂、农林灌溉蓄水，部分食品加工场景也会用食品级PE材质的同款罐体存储原料液，因为一体滚塑成型的结构没有焊缝，不会出现金属储罐常见的焊缝腐蚀渗漏问题，自重也比同容积的不锈钢罐体轻七成以上，不需要做重型混凝土基础，普通硬化地面就能直接放置，大幅降低现场安装的土建成本。

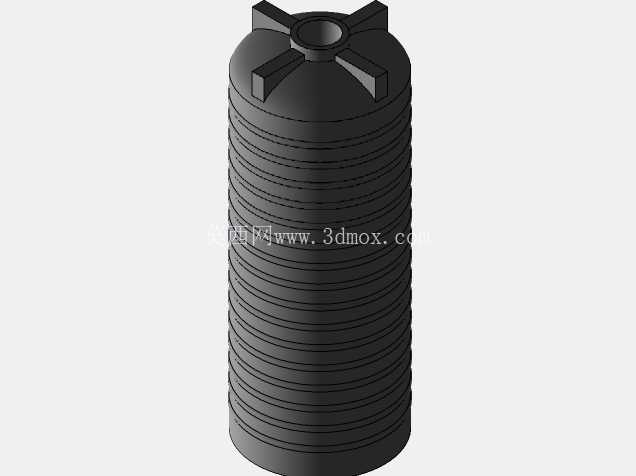

从功能特性上看，罐体顶部做了十字形的加强凸台结构，中心位置是预留的进出液接口安装位，四个方向的凸筋一方面是为了吊装时挂接吊带防滑，另一方面是弥补顶部开孔带来的结构强度损失——很多人不知道，立式储罐装满液体后，顶部接口位置会因为液体静压力产生微小的形变，如果没有加强筋，长期使用后接口位置容易出现应力开裂，尤其是存储带一定温度的液体时，PE材料的刚性会随温度升高下降，加强结构的作用会更明显。

设计思路上，整个筒体采用等距环向波纹筋结构，这不是为了外观好看，而是用最少的材料提升筒体的环向刚度。立式储罐装满液体后，侧壁受到的静压力是随深度线性增加的，越靠近底部压力越大，环向筋的存在可以把筒体的大跨度薄壁分割成多个小段的薄壁单元，避免侧壁在液压作用下出现鼓胀变形，仔细看模型的环向筋间距是均匀排布的，实际生产中如果是存储密度大于水的介质，还可以调整底部环筋的间距，进一步提升下部的抗变形能力，不过千升容积的常规储水用途，均匀环筋已经完全满足使用要求。

再说到安装边界，这类千升立式罐体的直径通常在1米左右，总高度在1.3米上下，放置时只需要保证地面平整度误差不超过5毫米，不需要额外的地脚固定，因为罐体自重加上满装液体的重量已经超过1吨，自身稳定性足够抵御常规的户外风力。顶部的接口可以根据使用需求安装法兰接头、呼吸阀、液位计接口，部分场景需要侧面开孔出液时，要注意开孔位置必须选在两道环向筋的中间位置，不能开在环筋上，避免破坏加强结构，开孔后要做热熔加强套，防止位置出现渗漏。

很多建模新手做这类罐体时会直接抽壳成等壁厚的光筒，实际滚塑工艺生产的罐体，底部和顶部的壁厚会比侧壁略厚，因为滚塑过程中原料会在重力作用下向边角位置堆积，建模时如果完全做等壁厚，后续做有限元分析的时候会和实际产品的强度表现出现偏差，尤其是做跌落模拟、堆载模拟的时候，壁厚分布的细节会直接影响分析结果的准确性。另外顶部的十字凸台做了圆角过渡，没有尖锐的直角，这也是符合滚塑工艺的设计要求，尖锐边角位置滚塑时原料很难完全覆盖，容易出现缺料、壁厚过薄的问题，所有转角位置做R5以上的圆角，才能保证成型后的产品质量稳定。

日常选型时还要注意，这类PE储罐的使用温度范围通常在-10摄氏度到60摄氏度之间，如果存储的液体温度超过这个范围，就需要更换带内衬的材质或者改用金属储罐，不要为了成本强行用普通PE罐体存储高温液体，很容易出现罐体变形渗漏的问题。另外如果是放在户外长期使用，要选择添加了抗紫外线助剂的原料，不然长期日晒会让PE材料老化变脆，使用寿命会从常规的10年以上缩短到2-3年。建模时如果要做工程出图，还要把底部的放置平面做平面度标注，顶部接口的同轴度也要标注清楚，避免后续安装管道时出现接口错位的问题，很多现场安装出现的管道硬接应力，都是因为罐体接口的位置度偏差导致的，长期应力作用下接口位置很容易开裂。
